• enquête thématique régionale, Points de franchissement du Rhône
Pont routier
Œuvre étudiée
Copyright
  • © Région Rhône-Alpes, Inventaire général du patrimoine culturel

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Rhône-Alpes - Voulte-sur-Rhône (la)
  • Hydrographies Rhône
  • Commune La Voulte-sur-Rhône
  • Lieu-dit la) Voulte-sur-Rhône, le), Printegard Tintebet
  • Adresse R.D. 86f
  • Dénominations
    pont
  • Précision dénomination
    pont routier

HISTORIQUE

Comme l'indique une plaque gravée sur un des pylônes portant signature et dates, le pont suspendu de La Voulte a été construit de 1889 à 1891 par l'ingénieur Ferdinand Arnodin (voir annexe n° 1 ; fig. 33). Les dates de début et de fin de construction sont également portées sur les faces extérieures des deux pylônes (annexe n° 1 ; fig. 25). Sur les faces intérieures sont sculptées les armoiries de grandes familles voultaines (armoiries des Lévis-Ventadour, une famille d'anciens seigneurs de la ville, et armoiries des Fay Clairieu, une famille bourgeoise de la ville : voir document Sentier du Rhône. Circuit d'art contemporain, p. 2).

Selon le site internet Art et histoire, des photos du site montrent la présence d'un bac à traille à l'emplacement du pont. La même source mentionne l'hypothèse "ni confirmée ni infirmée" de l'existence d'un pont antérieur (site Art et Histoire).

Quoi qu'il en soit, à la suite d'une grande crue qui eut lieu en octobre 1896, un projet d´enrochements des piles du pont, récemment construit, est à l'étude ; les fondations ayant été jugées en "médiocre état" lors de la visite du 21 novembre (AD Ardèche, 2S 33 ; voir annexe n° 2).

L'ouvrage subit des remaniements. Une source mentionne une reconstruction en 1943 (AD Ardèche, 1965 W 69 : Visite annuelle du pont, 8 octobre 1958). Il doit s'agir de travaux de restauration faisant suite aux dommages éprouvés pendant la seconde guerre mondiale ; en juin 1940 le tablier du pont est coupé (KIRCHNER, p. 11 ; voir fig. 11 à 13). Un bac à traille est rapidement remis en service (KIRCHNER, p. 11), comme l'atteste une carte postale ancienne de septembre 1940 (fig. 14). La restauration du tablier doit correspondre à la reconstruction mentionnée en 1948 (AD Ardèche, 1965 W 69 : Visite annuelle du pont, 8 octobre 1958 ; fig. 15), probablement effectuée par les Etablissements Baudin dont une poutre du pont porte la plaque (annexe n° 1, fig. 34).

Lors de la visite annuelle du 18 novembre 1950, la remise en peinture de l'ouvrage est envisagée.

Huit ans plus tard, en octobre 1958, le pont est déclaré en bon état par l´ingénieur d´arrondissement (AD Ardèche, 1965 W 69).

Le pont suspendu de La Voulte, construit de 1889 à 1891, par l'ingénieur Ferdinand Arnodin (annexe n° 1), semble se situer à l´emplacement d´un ancien bac à traille. Le doute subsiste quant à savoir s´il aurait été élevé en remplacement d´un pont antérieur. Le tablier du pont s'effondre pendant la seconde guerre mondiale, en juin 1940. En attendant sa reconstruction par les établissements Baudin (plaque d'entrepreneur, annexe n° 1), qui semble dater de 1948, un bac à traille est remis en service.

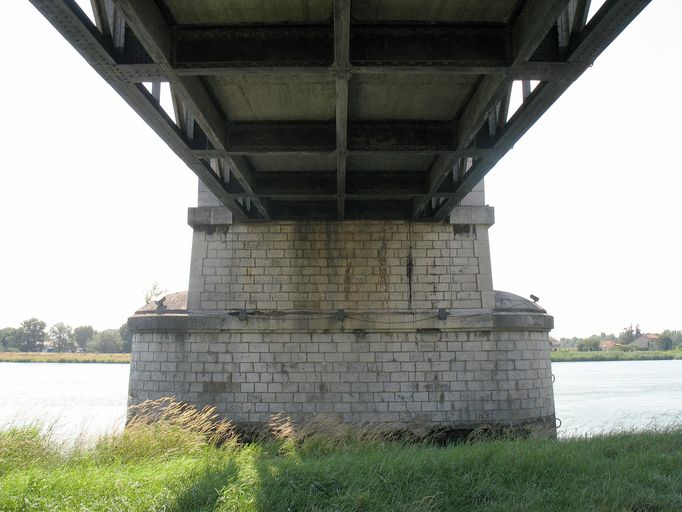

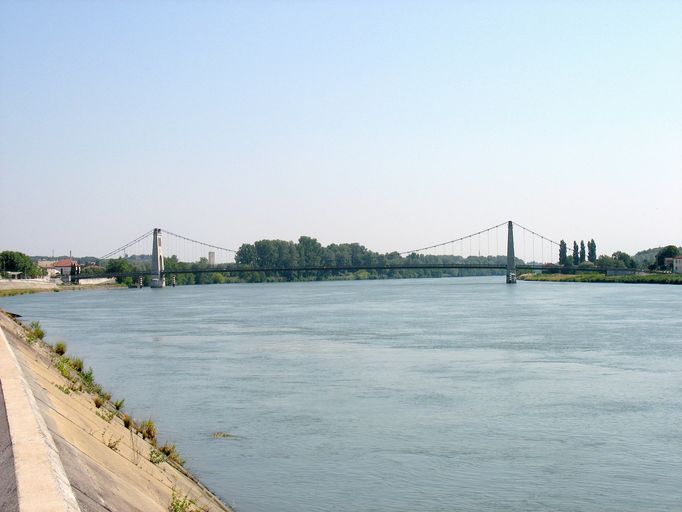

Le pont de La Voulte, implanté au droit de la ville dont il porte le nom, entre les quartiers Tintebet en rive droite et Printegarde en rive gauche, est un pont suspendu en fil de fer, de type Seguin. Il est constitué de trois travées : deux travées de rive de 45 m environ et une travée centrale de 180 m d´ouverture. Le tablier métallique (avec hourdis en béton armé) de 7 m de large, supporte une chaussée de 5 m (3,10 m au droit des pylônes) offrant une circulation à double sens. Des petits trottoirs de chaque côté permettent d´accéder jusqu´à hauteur des pylônes seulement. Les deux pylônes en moyen appareil calcaire, avec chaînes en pierre de taille, portent chacun sur leur face extérieure une inscription avec date - correspondant aux dates de début et de fin de construction - et sur leur face intérieure des blasons de grandes familles voultaines (annexe n° 1). Les culées portant les massifs d´ancrage sont également en maçonnerie de pierre calcaire.

  • Murs
    • métal
    • fer
    • calcaire
    • béton armé
    • moyen appareil
  • Typologies
    pont suspendu à piles multiples
  • Techniques
    • sculpture
  • Représentations
    • armoiries
  • Précision représentations

    Armoiries sculptées sur les faces intérieures des pylônes : écu couronné portant croix de saint Antoine percée de besants à ses extrémités (armoiries non identifiées).

  • Statut de la propriété
    propriété du département

Repérage carto. Propriété Ardèche. Ouvrage faisant partie du test.

Documents d'archives

  • AD Ardèche. 2S 33. Pont de La Voulte

  • AD Ardèche. 1965 W 68. Construction et reconstruction de ponts détruits par faits de guerre. 1941-1987

  • AD Ardèche. 1965 W 69. Procès-verbaux de visites annuelles des ouvrages d´art. 1941-1987

  • Ecole Nationale des Ponts et Chaussées (ENPC). Ms 309. Note sur la construction du pont de La Voulte sur le Rhône. S. l., 186[.]

Bibliographie

  • KIRCHNER, R. Quelques réflexions sur la construction des ponts du Rhône français. Les Etudes rhodaniennes, 1948, vol. 23, n° 1-2, p. 5-13

  • MARREY, Bernard. Les ponts modernes 18e-19e siècles. [Paris] : Picard Editeur, 1990

    p. 281
  • PRADE, Marcel. Ponts et viaducs au XIXe siècle. Techniques nouvelles et grandes réalisations françaises. Poitiers : Brissaud, [D.l. 1989]

    p. 51 et p. 52 (2 phot. en noir)
  • Compagnie Nationale du Rhône. Direction du Patrimoine Fluvial et Industriel. Pôle Fluvial. Base documentaire OASIS. Répertoire des ouvrages sur le Rhône

    n° 0117
  • Site internet Art et histoire. Pont de La Voulte - 1891. [en ligne]. Accès internet : <URL : http://www.art-et-histoire.com/index4o.php?segreap.php?La_Voulte>

  • Sentier du Rhône. Circuit d'art contemporain. Ponts, ports, berges et quais. Ardèche. Du 28 mai au 30 septembre 2011. Descriptif du pont de la Voulte-sur-Rhône. [en ligne]. Accès internet : <URL : http://barres-coiron.com/sentier/Descriptif%20La%20Voulte%20sur%20Rh-ne%202011.pdf> Notes : 3 pages

Documents figurés

  • Fig. 227 [Pont de La Voulte sur le grand bras du Rhône] (extr. de : CHAIX, J. Traité des Ponts. 2e partie : Ponts en charpente, métalliques et suspendus. Paris : Fanchon et Artus éditeurs, 1891, t. 2, p. 109)

  • La Voulte-sur-Rhône - Le Pont suspendu, portée principale 180 mètres / Giraudon phot. La Voulte : Giraudon, [1ère moitié du 20e siècle]. 1 impr. photoméc. (carte postale) : n. et b. (AD Ardèche. 6 Fi 349/14)

  • La Voulte - Le Pont suspendu / C. Artige fils édit. Aubenas : Artige fils, [1ère moitié du 20e siècle]. 1 impr. photoméc. (carte postale) : n. et b. (AD Ardèche. 6 Fi 349/16)

  • 26 - La Voulte-sur-Rhône - Le Pont suspendu - Portée principale (182m) / Giraudon phot. La Voulte : Giraudon, [1ère moitié du 20e siècle]. 1 impr. photoméc. (carte postale) : n. et b. (AD Ardèche. 6 Fi 349/17)

  • La Voulte-sur-Rhône - Sur les Bords du Rhône. Un brin de Causette / C. Artige fils édit. Aubenas : Artige fils, [1ère moitié du 20e siècle]. 1 impr. photoméc. (carte postale) : n. et b. (L'Ardèche Pittoresque) (AD Ardèche. 6 Fi 349/22)

  • [Le pont suspendu de La Voulte-sur-Rhône] / André édit., [19.. ?]. 1 impr. photoméc. (carte postale) : n. et b. (AD Ardèche. 6 Fi 349/64)

  • Vue aérienne avec les deux ponts en arrière plan. [19..?]. 1 impr. photoméc. (carte postale) : coul. (AD Ardèche. 6 Fi 349/81)

  • [La Voulte. Pont suspendu]. 1910-1936. 1 photogr. pos. : n. et b., 9 x 14 cm (AD Ardèche. Collection Lacombe, 12 Fi, n° 480)

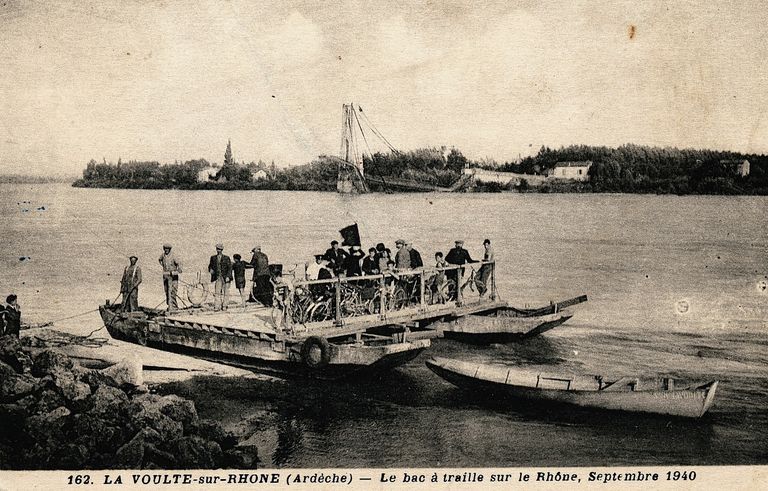

  • 162. La Voulte-sur-Rhône (Ardèche) - Le bac à traille sur le Rhône. Septembe 1940. 1940. 1 impr. photoméc. (carte postale) : n. et b. (MdFR. Collection Dürrenmatt, CP DUR 78)

  • 7 - La Voulte-sur-Rhône - Pont suspendu sur le Rhône. [1ère moitié du 20e siècle]. 1 impr. photoméc. (carte postale) : n. et b. (MdFR. Collection Dürrenmatt, CP DUR 124)

  • La Voulte-sur-Rhône - Pont suspendu - Portée principale 185 m. Une crue du Rhône / M. Estéoule phot., [1ère moitié du 20e siècle]. 1 impr. photoméc. (carte postale) : n. et b. (MdFR. Collection Dürrenmatt, CP DUR 422)

  • 29 - La Voulte-sur-Rhône - Crue du Rhône - Le Pont et le Chateau / Giraudon phot., [1ère moitié du 20e siècle]. 1 impr. photoméc. (carte postale) : n. et b. (MdFR. Collection Dürrenmatt, CP DUR 423) Notes : timbre et tampon

  • 931 - Les Bords du Rhône à la Voulte-sur-Rhône. [1ère moitié du 20e siècle]. 1 impr. photoméc. (carte postale) : n. et b. (L'Ardèche Pittoresque) (MdFR. Collection Dürrenmatt, CP DUR 1212)

  • La Voulte-sur-Rhône - Sur les Bords du Rhône. Un brin de Causette / C. Artige fils édit. Aubenas : Artige fils, [1ère moitié du 20e siècle]. 1 impr. photoméc. (carte postale) : n. et b. (L'Ardèche Pittoresque) (MdFR. Collection Dürrenmatt, CP DUR 1213)

  • La Voulte-sur-Rhône - Le Pont suspendu, portée principale 180 mètres / Giraudon phot. La Voulte : Giraudon, [1ère moitié du 20e siècle]. 1 impr. photoméc. (carte postale) : n. et b. (MdFR. Collection Dürrenmatt, CP DUR 1464)

  • La Voulte-sur-Rhône - Pont suspendu - Portée principale 185 m / M. Estéoule phot., [ca 1900]. 1 impr. photoméc. (carte postale) : n. et b. (MdFR. Collection Dürrenmatt, CP DUR 1465)

  • II - La Voulte-sur-Rhône - Pont suspendu / J. Brun et Cie édit. Carpentras : Brun et Cie, [ca 1900]. 1 impr. photoméc. (carte postale) : n. et b. (MdFR. Collection Dürrenmatt, CP DUR 1466)

  • La Voulte-sur-Rhône - Le château / Paul Jacquin phot. Valence : Jacquin, [vers 1930]. 1 impr. photoméc. (carte postale) : n. et b. (MdFR. Collection Dürrenmatt, CP DUR 1467)

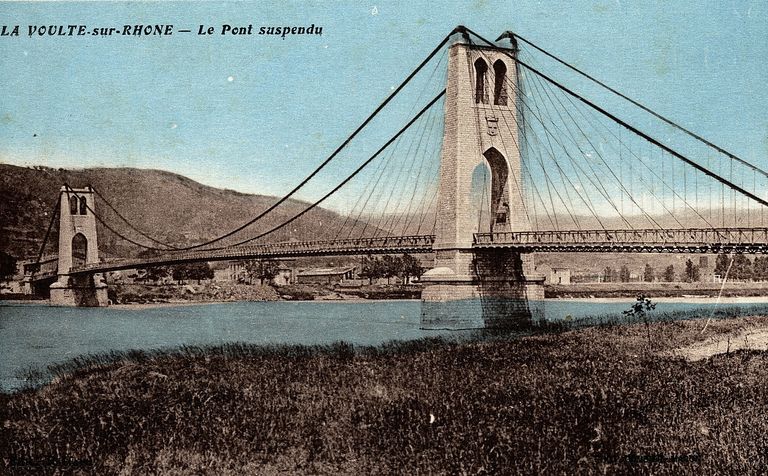

  • La Voulte-sur-Rhône - Le Pont suspendu. [Ca 1930]. 1 impr. photoméc. (carte postale) : coul. (MdFR. Collection Dürrenmatt, CP DUR 1468) Notes : colorisée

  • 926 - La Voulte-sur-Rhône - Entrée du Pont suspendu / C. Artige fils édit. Aubenas : Artige fils, [ca 1900]. 1 impr. photoméc. (carte postale) : n. et b. (L'Ardèche Pittoresque) (MdFR. Collection Dürrenmatt, CP DUR 1469)

  • [Le pont suspendu de la Voulte-sur-Rhône depuis la rive] / André édit., [ca 1950]. 1 impr. photoméc. (carte postale) : coul. (MdFR. Collection Dürrenmatt, CP DUR 1470)

  • La Voulte-sur-Rhône - Le pont coupé - Guerre 1939-40 / Paul Jacquin phot. Valence : Jacquin, [1ère moitié du 20e siècle]. 1 impr. photoméc. (carte postale) : n. et b. (MdFR. Collection Dürrenmatt, CP DUR 1785)

  • La Voulte-sur-Rhône - Le pont coupé - Guerre 1939-40 / Paul Jacquin phot. Valence : Jacquin, [milieu du 20e siècle]. 1 impr. photoméc. (carte postale) : n. et b. (MdFR. Collection Dürrenmatt, CP DUR 1786) Notes : vue verticale

  • La Voulte-sur-Rhône - Le pont coupé - Guerre 1939-40 / Paul Jacquin phot. Valence : Jacquin, [milieu du 20e siècle]. 1 impr. photoméc. (carte postale) : n. et b. (MdFR. Collection Rondeau, CP RON 1192)

  • La Voulte-sur-Rhône (Ardèche) - Pont suspendu / M. Fayot phot. ; Moine édit., [ca 1900]. 1 impr. photoméc. (carte postale) : n. et b. (MdFR. Collection Rondeau, CP RON 1194)

  • La Voulte-sur-Rhône - Le Pont Suspendu sur le Rhône et le Château / Mlle Lépine édit., [ca 1900]. 1 impr. photoméc. (carte postale) : n. et b. (MdFR. Collection Rondeau, CP RON B 1194)

  • Fonds Paul Jacquin. 1925-1939. Photographies : n. et b. (AD Ardèche. 7 Fi 349) Notes : reproduction interdite

    n° 1 à 5 : Pont de la Voulte ; n° 10 : Pont suspendu sur le petit Rhône
  • [Le pont, 1961] / Cellard édit. Bron : Cellard, [1961]. Impr. photoméc. (cartes postales) : n. et b. (AD Ardèche. 28 Fi 1257, cote Cellard1 898 et Cellard2 N3221) Notes : reproduction interdite

    n° 1257
  • [Le pont et la ville, 1956] / Cellard édit. Bron : Cellard, [1956]. Impr. photoméc. (cartes postales) : n. et b. (AD Ardèche. 28 Fi 1260, cote Cellard1 915 et Cellard2 G5345) Notes : reproduction interdite

  • [Le pont sur le Rhône, 1961] / Cellard édit. Bron : Cellard, [1961]. Impr. photoméc. (cartes postales) : n. et b. (AD Ardèche. 28 Fi 1262, cote Cellard1 929) Notes : reproduction interdite

  • La Voulte-sur-Rhône - Crue du Rhône 1898 /[1980]. 1 photogr. nég. : n. et b. ; 13 x 18 cm (AD Drôme. Collection A.D.D., Cartes postales Archives, 8 Fi 358) Notes : reproduction photographique d´une carte postale d´avant 1898

Annexes

  • Annexe n°1
  • Annexe n°2
  • Annexe n°3
Date(s) d'enquête : 2009; Date(s) de rédaction : 2010
