La maison est construite en 1892 par les entrepreneurs Grosse et Evrard pour le peintre Simon Toudouze et son épouse d´après les plans de l´architecte parisien Ernest Mizard. La maison étant implantée sur les rochers, les fondations ont nécessité des tirages de mines exécutées par l´entreprise Ravazio. En 1908, Simon Toudouze fait ajouter un atelier de peinture et agrandir sa villa au sud-ouest. C´est vraisemblablement lors de cette campagne de travaux qu´un corps de porche est accolé à l´est et qu´un escalier est créé en façade nord pour desservir la nouvelle entrée. Dénommée à l´origine villa Raphaël, la propriété prend le nom de villa Elisabeth lors de son rachat par la famille Levrat en 1950. A cette date, l´ancien atelier de peinture, présentant une grande hauteur sous plafond, est divisé en deux dans sa hauteur en alignement avec les niveaux de l´habitation.
- inventaire topographique, Inventaire de la Ville d'Aix-les-Bains
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville d'Aix-les-Bains
Dossier non géolocalisé
-
Aire d'étude et canton
Les Coteaux
-
Commune
Aix-les-Bains
-
Lieu-dit
Les Coteaux
-
Adresse
6 Boulevard des Anglais
,
chemin privé
,
Boulevard Périn
-
Cadastre
1879
C 1016-1018 p. ;
2006
BX 205, 207, 215, 227-228
-
Dénominationsmaison
-
AppellationsVilla Raphaël, villa Elisabeth
-
Période(s)
- Principale : 4e quart 19e siècle , daté par source
- Secondaire : 1er quart 20e siècle , daté par source
- Secondaire : 3e quart 20e siècle , daté par source
-
Dates
- 1892, daté par source
- 1908, daté par source
-
Auteur(s)
- Auteur : architecte attribution par source
- Auteur : entrepreneur attribution par source
-
Auteur :
Léon Grosse (1856 - )entrepreneur attribution par sourceLéon Grosse
Entreprise de maçonnerie créée par Léon Grosse en 1881, en Savoie. En 1901, acquiert le procédé de construction en béton armé Hennebique et s'oriente vers des activités de travaux publics.
-
Personnalité :
Toudouze Simon Alexandrecommanditaire, habitant célèbre attribution par sourceToudouze Simon Alexandre
Simon Alexandre Toudouze : peintre paysagiste né à Paris en 1850 et mort à Aix-les-Bains en 1909. Il fut élève de son père, Jean-Marie Emile Toudouze et de Monticelli. Sociétaire des Artistes français, il fut l'ami de Manet, Sisley, Monet, mais fut "plus heureux" qu'eux puisqu'il eut de nombreuses commandes et connut la fortune.
A Aix-les-Bains, il créa un atelier avec le sculpteur Alfred Boucher dans l'ancien théâtre privé de Marie de Solms.
Aperçu des oeuvres (base Joconde) :
http://www.culture.gouv.fr/public/mistral/joconde_fr?ACTION=CHERCHER&FIELD_98=AUTR&VALUE_98=TOUDOUZE%20Simon%20Alexandre&DOM=All&REL_SPECIFIC=3
-
Murs
- pierre
- béton
- enduit
-

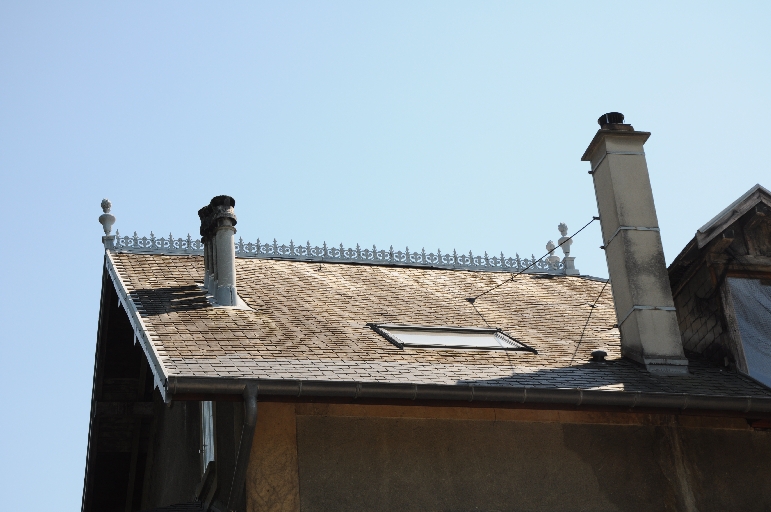

Toitsardoise
-
Étagesétage de soubassement, rez-de-chaussée surélevé, 1 étage carré, étage de comble
-
Couvertures
- terrasse
- toit à longs pans
- croupe
- croupe polygonale
-
Escaliers
- escalier hors-oeuvre : escalier tournant à retours avec jour en charpente
- escalier de distribution extérieur : escalier tournant en maçonnerie
- escalier isolé : escalier droit en maçonnerie
-
Typologiesvillégiature
-
Techniques
- maçonnerie
-
Représentations
- balustre
-
Précision représentations
appui de fenêtre en molasse ; balcon en pierre de Villebois sur consoles en molasse ; frise en brique ; soubassement et ancien atelier en pierre de taille apparente ; escalier tournant à retours avec jour, en charpente dans une tour demi hors-oeuvre couvert d'une croupe polygonale
F-EBE-Collectifs-Aix-les-Bains
- Position sur cour
- Mitoyen oui
- Alignement non
- Nombre de façades sur rue 1
- Nombre de corps de bâtiments 6
- Type de clôture mur de clôture
- Fonction
- Villégiature oui
- Place de l'entrée sur une élévation latérale
- Situation de la porte d'entrée décentrée
- Passage
- Nombre d'étages 1
- Entresol non
- Nombre de travées 3
- Balcon oui
- Balcon filant non
- Loggia non
- Balcon-loggia non
- Décrochement de façade oui
- Matériaux du gros-oeuvre calcaire
- Matériaux des encadrements béton moulé
- Matériaux des garde-corps bois
- Forme du toit toit à 2 versants
- Liaison mur-toit avant-toit
- Cour cour et jardin
- Puits de lumière non
- Sas non
- Loge de concierge
- Dépendances 1
- Dépendances 2
- Garage non
- Décor de façade recherché
- Traitement des angles d'îlots élémentaire
- Nombre d'escaliers 3
- Escalier 1: emplacement hors-oeuvre
- Escalier 1: forme tournant à retours avec jour
- Escalier 1: situation en revers de façade et latéral
- Escalier 1: cage ouverte
- Escalier 1: nombre de volées par étage
- Escalier 1: 1ère volée décalée non
- Escalier 1: tour d'escalier non
- Escalier 1: nombre de noyaux
- Escalier 1: noyau
- Escalier 1: matériaux bois
- Ascenseur 1
- Escalier 1: traitement monumental
- Escalier 2: emplacement extérieur
- Escalier 2: forme droit
- Escalier 2: situation en fond de parcelle
- Escalier 2: cage ouverte
- Escalier 2: nombre de volées par étage
- Escalier 2: 1ère volée décalée non
- Escalier 2: tour d'escalier non
- Escalier 2: nombre de noyaux
- Escalier 2: noyau
- Escalier 2: matériaux pierre
- Ascenseur 2
- Escalier 2: traitement monumental
- Escalier en pendant non
- Immeuble faisant parti d'un ensemble non
- Cour commune non
- Entrée commune non
- Escalier commun non
- Façades en rapport non
- Traboule non
- Distribution des logements
- Datation principale 1er quart 20e siècle
- Datation secondaire 2e quart 20e siècle
- Datation tertiaire
- Modifications 1 agrandissement
- Modifications 2
- Phase repéré
- Typologie immeuble à deux corps de bâtiment en L
-
Statut de la propriétépropriété privée
PLU 2007 : étoile creuse (bâti intéressant : démolition soumise à permis de démolir)
- © Archives privées Entreprise Léon Grosse
- © Archives privées Entreprise Léon Grosse
- © Archives privées Entreprise Léon Grosse
- © Archives privées Entreprise Léon Grosse
- © Archives privées Entreprise Léon Grosse
- © Archives municipales d'Aix-les-Bains
- © Archives municipales d'Aix-les-Bains
- © Archives municipales d'Aix-les-Bains
- © Archives municipales d'Aix-les-Bains
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville d'Aix-les-Bains
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville d'Aix-les-Bains
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville d'Aix-les-Bains
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville d'Aix-les-Bains
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville d'Aix-les-Bains
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville d'Aix-les-Bains
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville d'Aix-les-Bains
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville d'Aix-les-Bains
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville d'Aix-les-Bains
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville d'Aix-les-Bains
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville d'Aix-les-Bains
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville d'Aix-les-Bains
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville d'Aix-les-Bains
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville d'Aix-les-Bains
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville d'Aix-les-Bains
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville d'Aix-les-Bains
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville d'Aix-les-Bains
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville d'Aix-les-Bains
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville d'Aix-les-Bains
Documents d'archives
-
AC Aix-les-Bains. 1 O 190, n° 99. Autorisation de voirie demandée par Grosse Léon pour construire un canal pour l´écoulement des eaux pluviales et ménagères des deux villas que fait construire M. Toudouze, 14 mai 1892
-
AC Aix-les-Bains. 1 O 190, n° 213. Autorisation de voirie demandée par l´entrepreneur Ravazio pour faire des mines dans la propriété de M. Toudouze située Boulevard des Côtes, 19 novembre 1892
-
AC Aix-les-Bains. 1 O 207, n° 13. Autorisation de voirie accordée à M. Toudouze, propriétaire pour construire une annexe au midi de la villa Raphael comprenant cave en sous sol, atelier de peinture au rez-terre, bains toilette et W.Cl. au 1er étage avec terrasse, 18 février 1908
-
AC Aix-les-Bains. 1 O 214, n° 5. Autorisation de voirie accordée à Mme Toudouze, propriétaire pour clore sa propriété en bordure du boulevard Perrin par un mur de 0,20 d'épaisseur surmonté d'une grille en fer à établir sur le mur de souténement appartenant à la Ville, 6 février 1913
-
AP Entreprise Léon Grosse. Dossier n° 43. Monsieur Toudouze. Construction d'une villa aux Côtes, 1892
Documents figurés
-

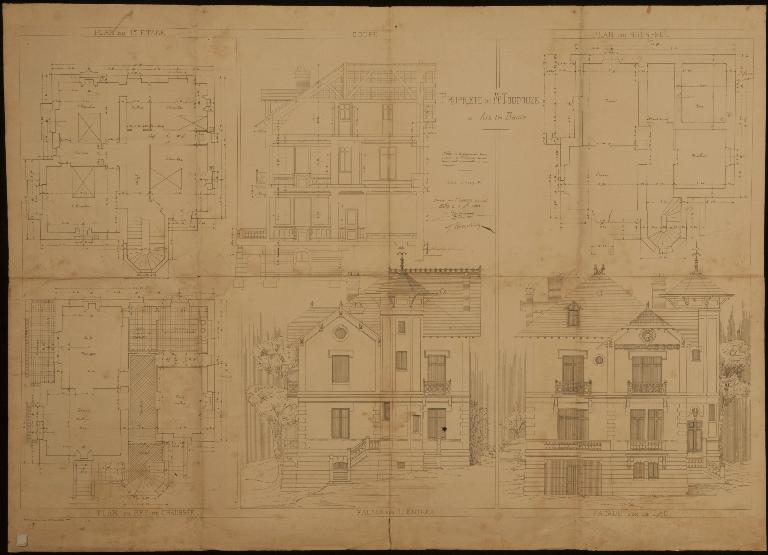

Propriété de Mr Toudouze à Aix-les-Bains. Plan du 1er étage. Plan du rez-de-chaussée. Coupe. Façade sur l´entrée. Plan du sous-sol. Façade sur le lac / E. Mizard, architecte. Paris : J. Marturia, imprimeur. Aix-les-Bains, 5 décembre 1891. Ech. 1 : 50. 1 tirage de plan ; 75 x 104,5 cm. (AP Entreprise Léon Grosse. Dossier n° 43)
-
Villa Raphaël. Façade postérieure. [Elévation nord] / [E. Mizard, architecte]. [Paris, décembre 1891]. Ech. 1 : 50. 1 plan sur calque ; 44 x 35 cm. (AP Entreprise Léon Grosse. Dossier n° 43)
-
[Elévation occidentale, détail] / E. Mizard, architecte. [Paris, décembre 1891]. Ech. 1 : 20. 1 plan sur calque rehaussé : collé sur papier ; 71 x 48 cm. (AP Entreprise Léon Grosse. Dossier n° 43)
-

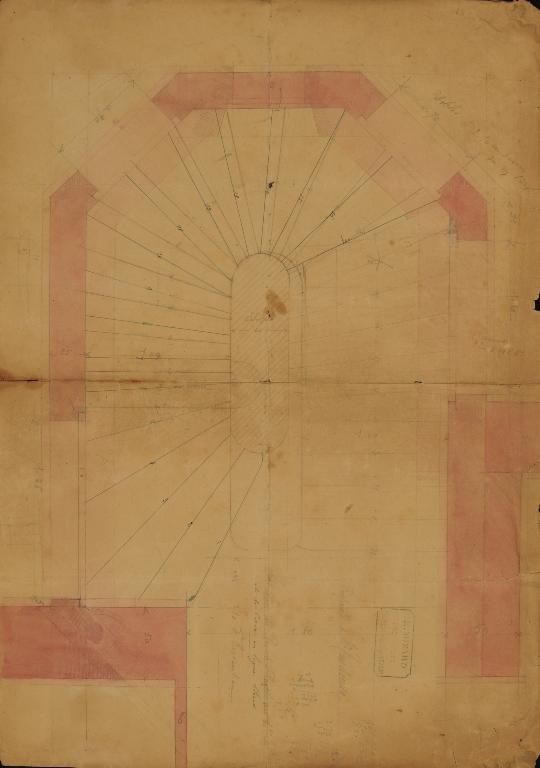

Propriété de Mr Toudouse. Escalier du rez-de-chaussée au 1er étage / E. Mizard, architecte. Aix-les-Bains, [décembre 1891]. Ech. 1 : 10. 1 plan rehaussé : crayon, lavis ; 38 x 54,5 cm. (AP Entreprise Léon Grosse. Dossier n° 43)
-

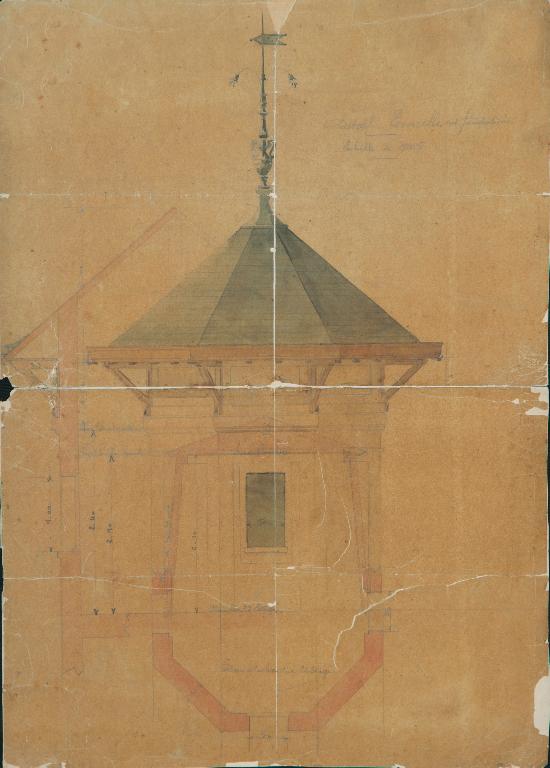

Détail tourelle et pénétrations / [E. Mizard, architecte]. [Paris, décembre 1891]. Ech. 1 : 20. 1 plan rehaussé : crayon, lavis ; 50 x 35,5 cm. (AP Entreprise Léon Grosse. Dossier n° 43)
-
Immeuble de M. Toudouze. Villa Raphael. Construction d´une annexe pour atelier de peinture. Plan du rez-de-chaussée. Plan du 1er étage / [Toudouze, propriétaire]. Aix-les Bains, 31 décembre 1907. Ech. 1 : 50. 1 plan sur calque : crayon, lavis ; 49 x 74,5 cm. (AC Aix-les-Bains : 1 O 207, n° 13)
-

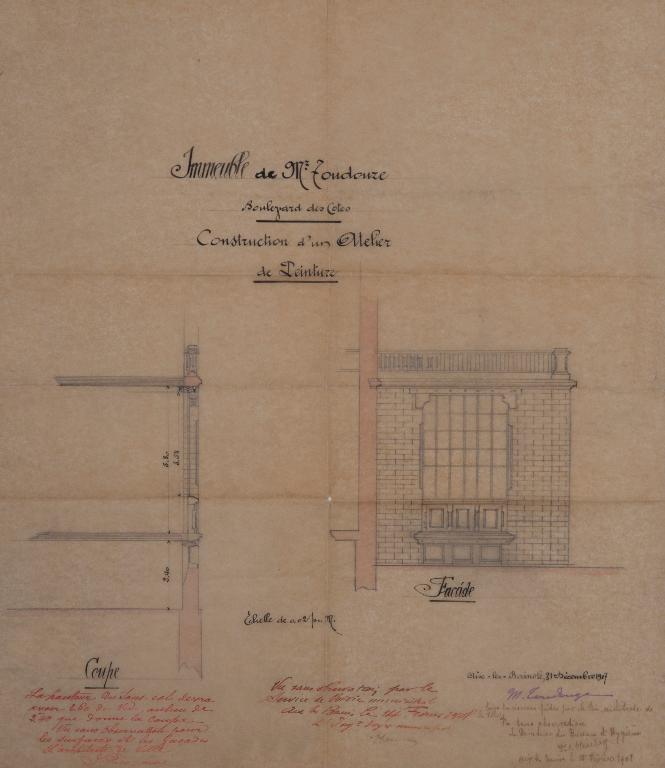

Immeuble de M. Toudouze. Boulevard des côtes. Construction d´un atelier de peinture. Coupe. Façade / [Toudouze, propriétaire]. Aix-les-Bains, 31 décembre 1907. Ech. 1 : 50. 1 plan sur calque : crayon, lavis ; 52,5 x 46 cm. (AC Aix-les-Bains : 1 O 207, n° 13)
-
N° 41. Villa boulevard des Anglais / S.n. Aix-les-Bains, [1898]. 1 photogr. : n. et b. ; 12 x 16,5 cm. (AC Aix-les-Bains : 11 Fi 2074) Dans : [Album de villas à louer, à vendre] / Agence générale de location d'Aix-les-Bains, Michel Mermoz, puis agence Kaola.
-

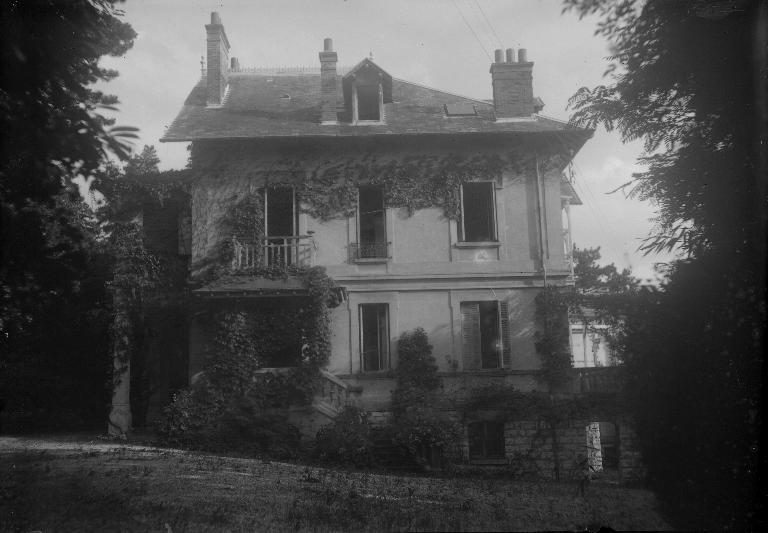

[Vue de la façade nord, sur cour] / Edouard Navello. Aix-les-Bains, [vers 1930]. 1 photogr. : plaque de verre ; 18 x 24 cm. (AC Aix-les-Bains. Fonds Navello, n° 2455)
Annexes
-
ANNEXE 1 Liste des propriétaires
-
ANNEXE 2 Descriptif de la villa
-
ANNEXE 3 Extraits du devis descriptif
