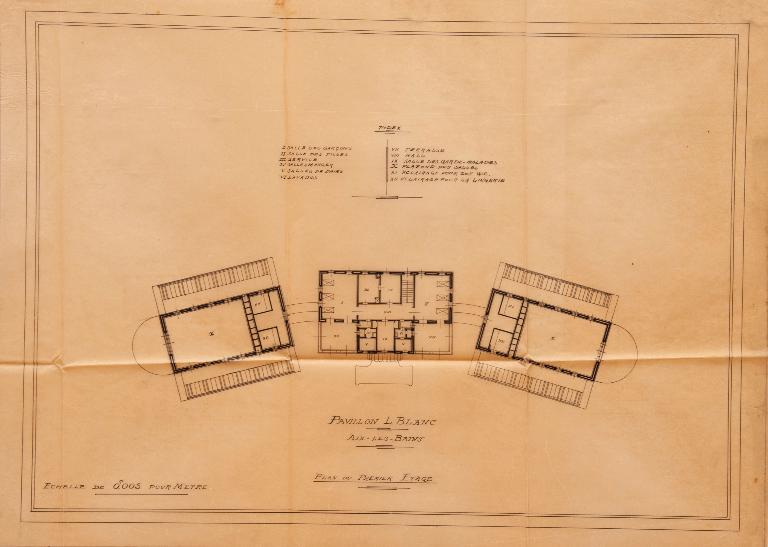

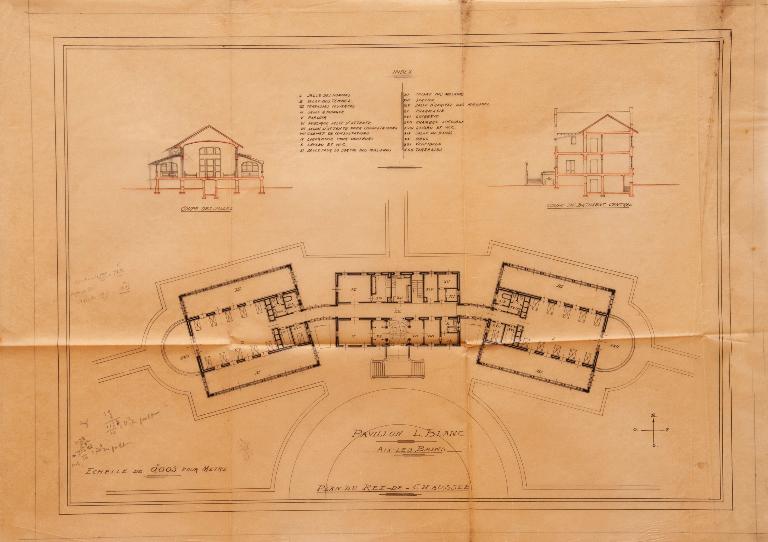

Les dessins montrent un édifice dont l’implantation et l’organisation attestent d’une grande attention portée à l’utilisation et au contrôle de l’air et du soleil, conformément aux recommandations de la science climatérique du début du XXe siècle.
Bien qu’il n’ait jamais été envisagé d’implanter le pavillon Léon Blanc ailleurs qu’à proximité de l’hôpital municipal, les plans présentent un édifice situé dans un paysage ceint de montagnes, considérées comme un environnement favorisant le traitement des tuberculeux.
Trois bâtiments, reliés par deux galeries, forment l’ensemble. Le bâtiment central comprend un étage de soubassement, un rez-de-chaussée surélevé consacré à l’accueil et à la consultation des malades, et un étage carré probablement dédié à l’hébergement du personnel. Les patients, répartis selon leur sexe, sont abrités dans les deux bâtiments latéraux comprenant un unique rez-de-chaussée surélevé occupé par dix lits. L’importante hauteur sous plafond de ces deux grandes salles permet d’assurer le volume d’air par patient considéré alors comme nécessaire et dont le renouvellement est assuré par quatre lanterneaux. Les salles sont éclairées par de grandes et de nombreuses baies. Deux grandes terrasses régnantes sur les façades antérieures et postérieures, ainsi qu’une terrasse en forme de demi-cercle à chaque extrémité, permettent aux malades d’effectuer la cure d’air et de soleil nécessaire à leur rétablissement. Si l’utilisation du climat fait partie intégrante du traitement, la protection contre les caprices de celui-ci s’avère également nécessaire. Ainsi, les trois bâtiments sont-ils isolés du sol et de son humidité par l’intermédiaire d’un étage de soubassement. Les deux galeries, qui permettent d’isoler les malades selon leur sexe et les malades du personnel, assurent également une circulation abritée entre les bâtiments. De même, les terrasses sont dotées de fermetures latérales et d’auvents dépliables offrant une protection contre le vent et le soleil. C’est d’ailleurs cette organisation des terrasses et ce système de stores mécaniques rétractables que retient le projet définitif (voir dossier Hôpital, dit pavillon Léon Blanc).
