Cet ouvrage est construit en même temps que la gare des Tines en 1905. Une rénovation importante de la ligne commence à partir de 2012. Les opérations comprennent un renouvellement partiel de la voie, l’installation d’une nouvelle signalisation, une amélioration de l’alimentation électrique, la rénovation du tunnel des Montets à Chamonix, le remplacement du pont de l’aérodrome à Passy, et le renforcement du pont des Égratz à Passy aussi. Pour cette section, un changement de voie est opéré depuis la gare des Tines jusqu’au tunnel. La voie du viaduc est donc remplacée.
- enquête thématique régionale, Points de franchissement de la Haute-Savoie
- © Région Auvergne-Rhône-Alpes, Inventaire général du patrimoine culturel
- © Département de la Haute-Savoie
Dossier non géolocalisé
-
Aire d'étude et canton
Département de la Haute-Savoie - Chamonix-Mont-Blanc
-
Hydrographies
Arve (l')
-
Commune
Chamonix-Mont-Blanc
-
Lieu-dit
Les Tines Haute-Savoie
-
Adresse
chemin de Saint-Roc
-

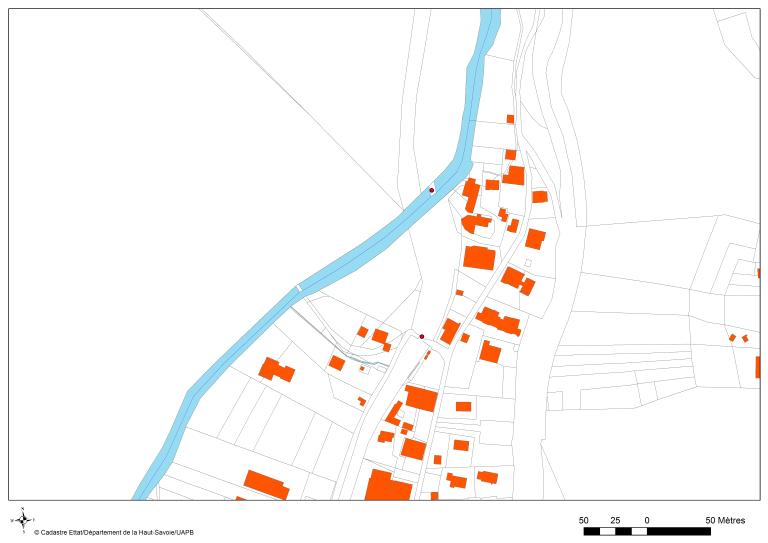

Cadastre
2019
OC
38
;
2019
OC
5440
-
Dénominationsviaduc
-
Période(s)
- Principale : 1er quart 20e siècle , daté par source
- Principale : 1er quart 21e siècle
-
Dates
- 1905, daté par source
- 2012, daté par source

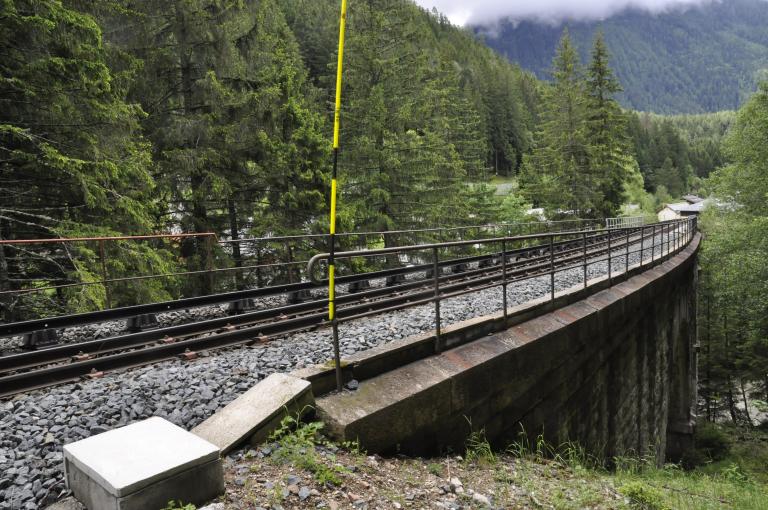

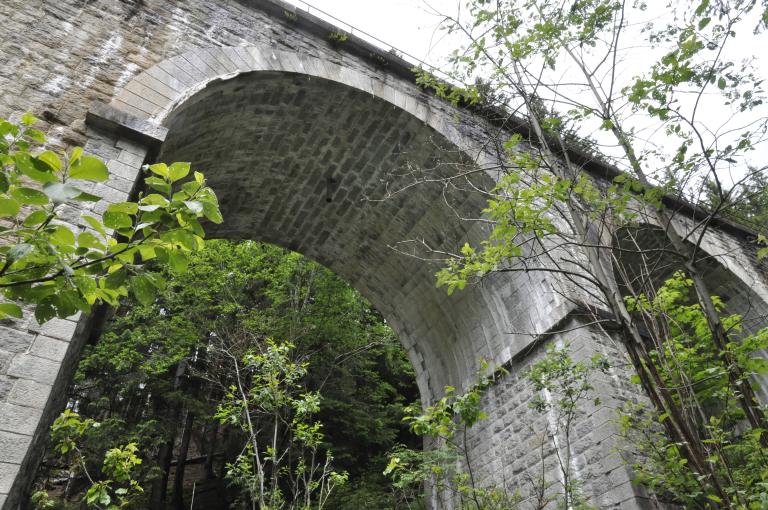

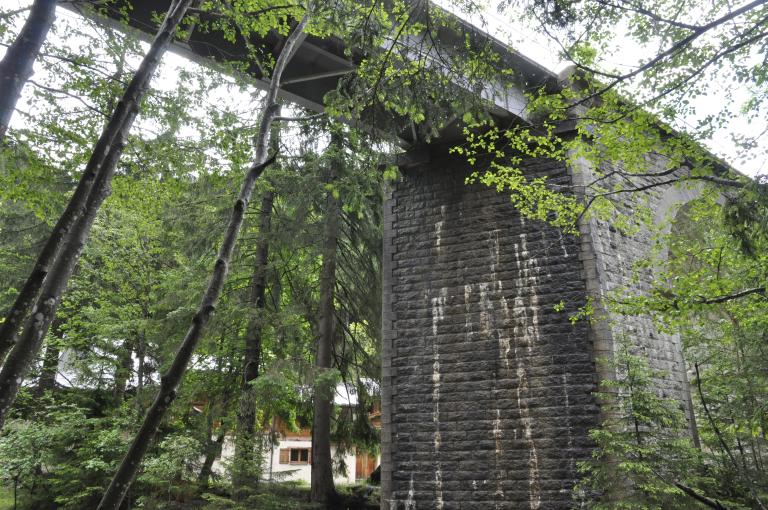

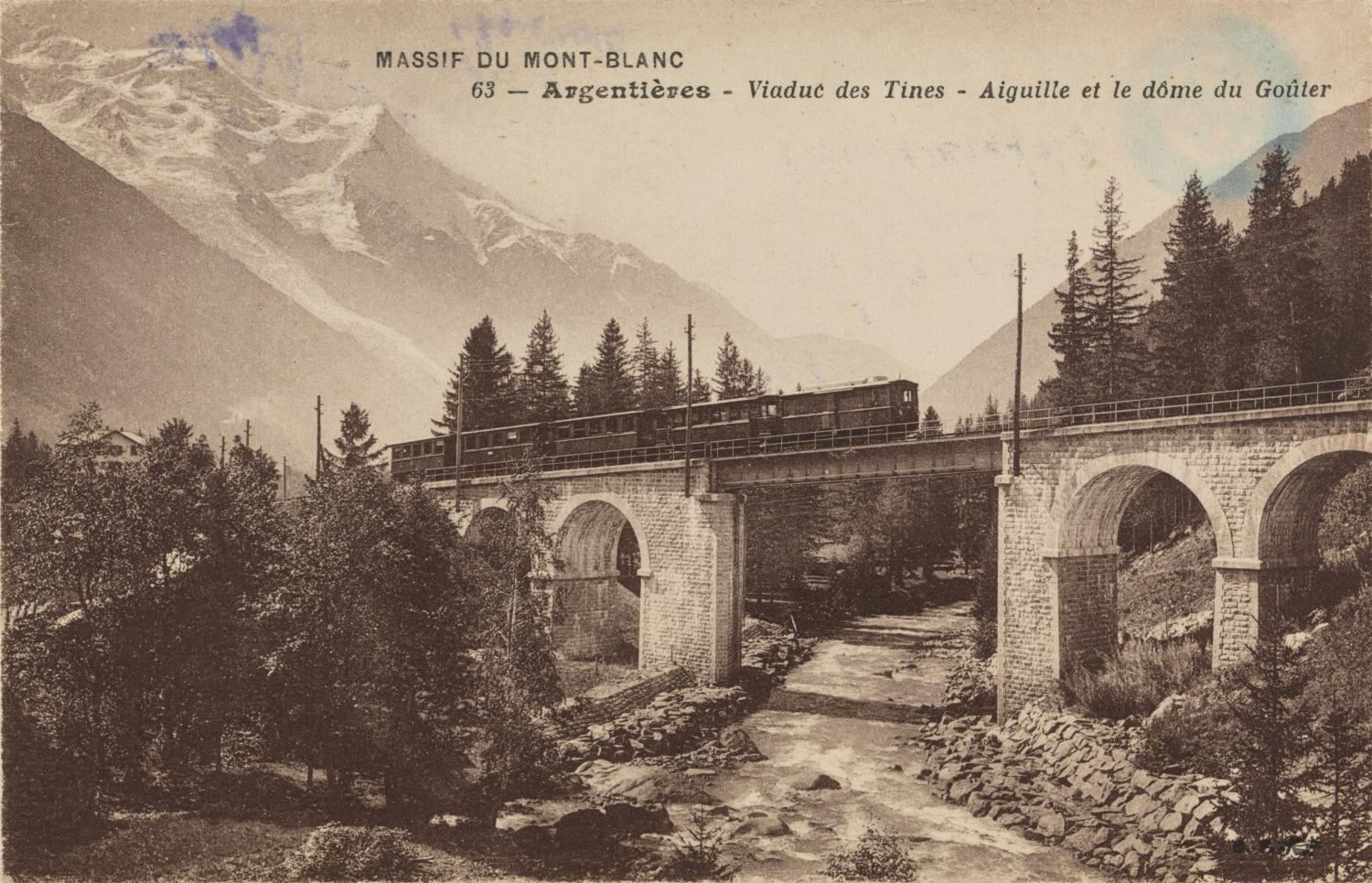

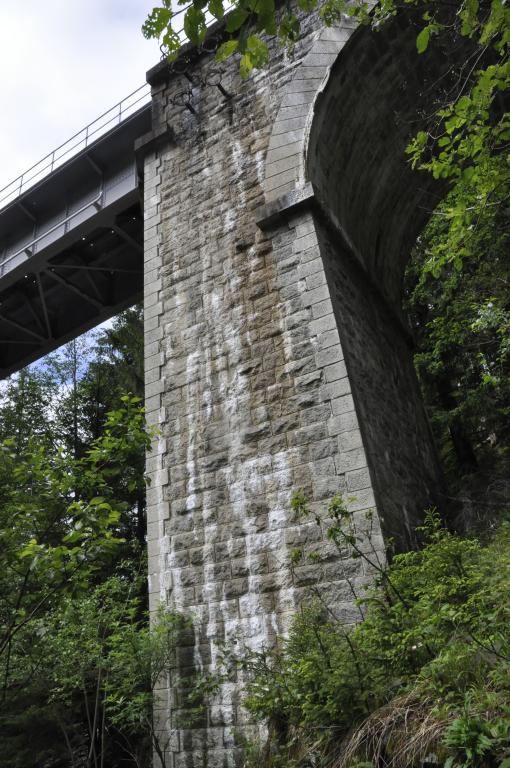

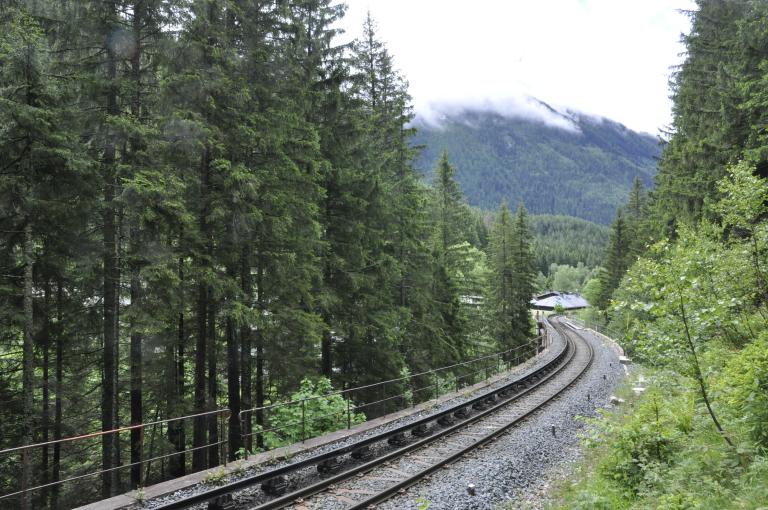

La gare des Tines est à 238 mètres au sud-ouest du viaduc des Tines. Sur son tracé en direction de La Joux, cette voie enjambe d’abord un passage inférieur avant d’amorcer sa montée sur ce viaduc. Par ailleurs, il se trouve au sud-ouest à 215 mètres de l’entrée du tunnel des Tines. Au kilomètre 23,575 de la ligne de Saint-Gervais-les-Bains-Le Fayet à Vallorcine (frontière), ce pont dessine une courbe et fait la liaison entre la rive droite et la rive gauche du torrent de l’Arve. Depuis la rive gauche, deux cintres maçonnés, de 8 mètres d'ouverture, supportent l’ouvrage. Au-dessus de l’Arve, le tablier central est en acier, monté en biais. Il se compose de deux poutres à âme pleines reposant sur des appuis libres des sommiers des deux piles-culées maçonnées. Du fait, de la pente de l’ouvrage, la mise en œuvre d’un tablier en fer de 15 mètres d'ouverture, riveté se justifie. Les deux poutres principales en forme de I supportent le platelage par l’intermédiaire de traverses et de poutres obliques formant des cadres en partie inférieure. En partie supérieure deux autres poutres centrales parallèles à la voie sont assemblées aux deux grandes poutres par des entretoises. L’ouverture de cette travée centrale est de 21 mètres entre les deux piles maçonnées. Deux arches en plein-cintres rythment chacune les parties maçonnées.
-
Murs
- granite pierre de taille
- ciment
- acier
-
Typologies
-
État de conservationbon état
-
Techniques
-
Statut de la propriétépropriété d'un établissement public de l'État, Il s'agit d'une propriété de de SNCF Mobilités.
-
Intérêt de l'œuvreà signaler
-
Protections
Dossier réalisé par Samir Mahfoudi, chercheur au Département de la Haute-Savoie.
- © Région Auvergne-Rhône-Alpes, Inventaire général du patrimoine culturel
- © Département de la Haute-Savoie
- © Département de la Haute-Savoie
- © Archives départementales de la Haute-Savoie
- © Région Auvergne-Rhône-Alpes, Inventaire général du patrimoine culturel
- © Département de la Haute-Savoie
- © Région Auvergne-Rhône-Alpes, Inventaire général du patrimoine culturel
- © Département de la Haute-Savoie
- © Région Auvergne-Rhône-Alpes, Inventaire général du patrimoine culturel
- © Département de la Haute-Savoie
- © Département de la Haute-Savoie
- © Archives départementales de la Haute-Savoie
- © Région Auvergne-Rhône-Alpes, Inventaire général du patrimoine culturel
- © Département de la Haute-Savoie
- © Région Auvergne-Rhône-Alpes, Inventaire général du patrimoine culturel
- © Département de la Haute-Savoie
- © Région Auvergne-Rhône-Alpes, Inventaire général du patrimoine culturel
- © Département de la Haute-Savoie
- © Région Auvergne-Rhône-Alpes, Inventaire général du patrimoine culturel
- © Département de la Haute-Savoie
- © Région Auvergne-Rhône-Alpes, Inventaire général du patrimoine culturel
- © Département de la Haute-Savoie
- © Région Auvergne-Rhône-Alpes, Inventaire général du patrimoine culturel
- © Département de la Haute-Savoie
Documents d'archives
-
AD Haute-Savoie : 4 S 132
AD Haute-Savoie. 4 S 132. Construction (enquête sur l’emplacement de la gare, vente de terrains, plan parcellaire, expropriations, travaux divers). 1896 - 1916
-
AD Haute-Savoie : 4 S 133
AD Haute-Savoie. 4 S 133. Construction, dossiers communes. 1896 - 1916
Bibliographie
-
GIDE Jean-Pierre, BANAUDO José. Les trains du Mont-Blanc, Vol.1. Le chemin de fer de St-Gervais-Le Fayet à Chamonix et à la frontière Suisse. Breil-sur-Roya : les Éditions du Cabri, 1998, 195 p.
p. 18-19 -
ROY Pierre-Louis. Le Mont-Blanc Express - Le Fayet-Chamonix-Vallorcine 1908-2008 L'invention du tourisme alpin. Paris : Glénat, 2008. 158 p.
Documents figurés
-
AD Haute-Savoie : 4 S 132

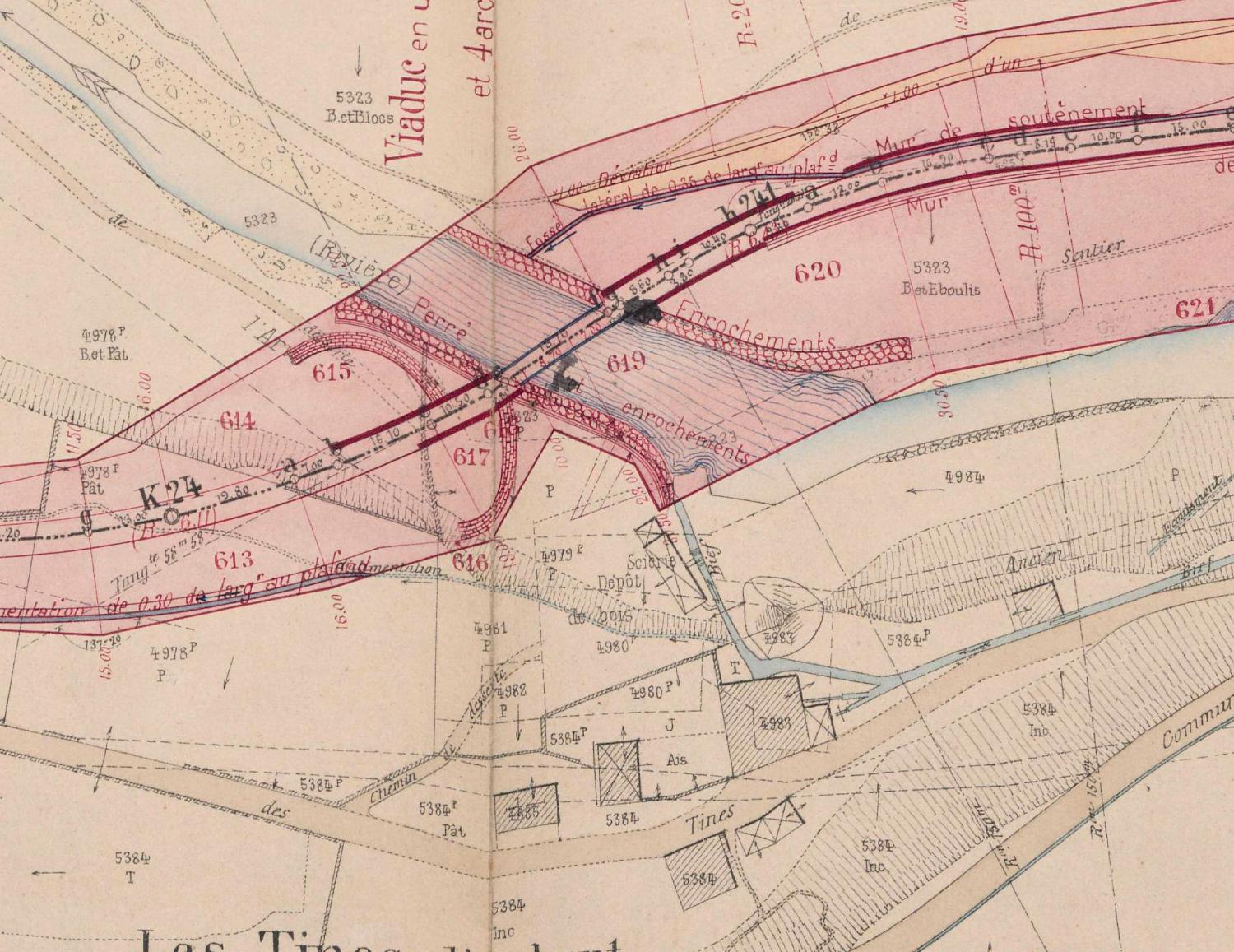

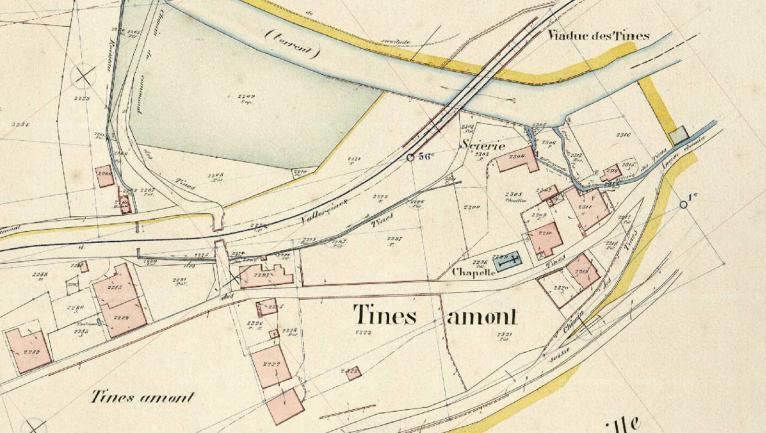

AD Haute-Savoie. 4 S 132. Ligne du Fayet à la frontière suisse, plan parcellaire des terrains à acquérir dans la traversée de Chamonix, arrêté par l'ingénieur en chef de la compagnie le 28 février 1903, 1 plan : encre sur papier, 1 : 1 000. 1903
-
AD Haute-Savoie

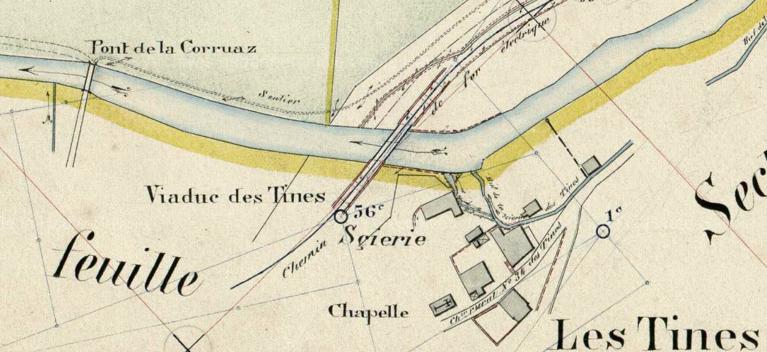

AD Haute-Savoie. 3P3 /3240. Extrait de la Section C Feuille n°2 du cadastre de la commune de Chamonix, 10 septembre 1923. Plan. Archives départementales de la Haute-Savoie. 1923
-
AD Haute-Savoie : 3P3 /3241

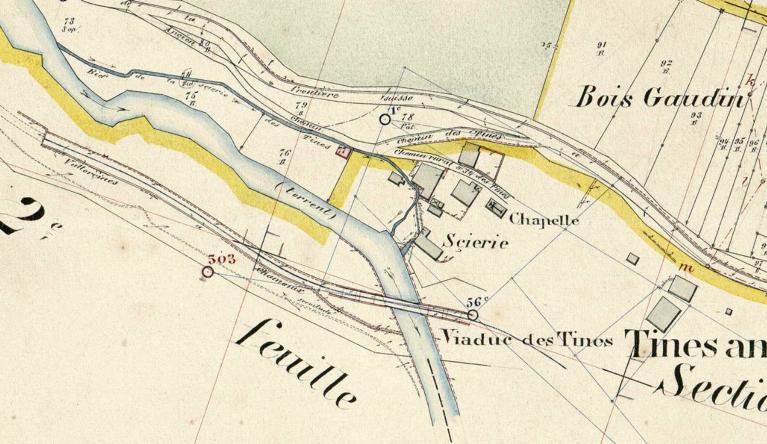

AD Haute-Savoie. 3P3 /3241. Extrait de la Section C Feuille n°3 du cadastre de la commune de Chamonix, 10 septembre 1923. Plan. Archives départementales de la Haute-Savoie. 1923
-
AD Haute-Savoie : 3P3 /3249
AD Haute-Savoie. 3P3 /3249. Extrait de la Section C Feuille n°11 du cadastre de la commune de Chamonix, 10 septembre 1923. Plan. Archives départementales de la Haute-Savoie. 1923
