Liste des documents prêtés par la Supérieure générale de la Congrégation Saint-Charles, 26, montée des Carmélites, concernant les bâtiments de la rue Smith dans le Confluent de Lyon, école Saint-Charles (30 octobre 2001)
NOTES ET COMMENTAIRES
Dans une chemise intitulée Anciens comptes de la rue Smith 1892 Lyon :
-Maison de Perrache 1842-1950, paroisse Sainte-Blandine, 35, rue Smith Lyon, Ecole primaire - Classes enfantines - Bureau de bienfaisance, 5 pages
-Ecole Sainte-Blandine, Mémoire des travaux exécutés par Josserand entrepreneur à Vaise, en courant 1898 [parquets]
Direction de Monsieur Sainte-Marie Perrin, architecte à Lyon
-Ecole Sainte-Blandine rue Smith 9 (sic), 2e mémoire des travaux de plâtrerie-peinture exécutés par Anglade Frères Jeunes, entrepreneurs rue des Chartreux n° 22, en 1898
Direction de Monsieur Sainte-Marie Perrin, architecte à Lyon
... Appartement sur rue (cuisine, autres pièces, grand couloir, W.Closets) ; appartement au 3e sur cour au nord (cuisine) ; appartement du milieu sur cour (cuisine, chambre) ; appartement au sud sur cour (cuisine, chambre, vestibules)
-Ecole Sainte-Blandine rue Smith, Mémoire des travaux exécutés par J. Simonet fils entrepreneur de travaux de fumisterie, quai Pierre-Scize 8, en 1897-1898
Direction de Monsieur Sainte-Marie Perrin, architecte à Lyon
... Chez la concierge ; chez Monsieur Dumont
-Ecole Sainte-Blandine [33 rue Smith dans un reçu], Mémoire des travaux de menuiserie exécutés par Sèbe, entrepreneur à Lyon Saint-Just, en courant 1897
Direction de Monsieur Sainte-Marie Perrin, architecte à Lyon
... Rez-de-chaussée (salle des fêtes et classe enfantine, boiserie de séparation des 2 salles d´asile (sapin), estrade (9 marches en sapin), boiserie contre le mur ; salle du catéchisme ; loge ; parloir de l´asile ; cuisine, water-closets, vestibule d´entrée, tambour d´entrée en chêne), premier étage (1ere classe au sud-est, classe à la suite, classe au nord-ouest, classe au sud-ouest, parloir, vestibule, water closets), 2e étage (chambre sud-est, chambre à la suite, classe à la suite, classe à la suite, classe nord-ouest, classe sud-ouest, vestibule, water-closets), 3e étage (appartement nord-ouest, appartement au sud-ouest, appartement au sud-est, appartement à la suite, appartement à la suite) ; 3e étage ? : appartement sud-est (chambre, cuisine, vestibule d´entrée), appartement à la suite (chambre, cuisine), appartement à la suite (cuisine, chambre), appartement nord sur rue (chambre nord, chambre à la suite, cuisine, vestibule), appartement sud sur rue (water-closets) ; pour choisir dans la cave de l´orphelinat de vieilles portes et les monter au 2e étage de la maison neuve ; combles.
-Ecole Sainte-Blandine rue Smith, Mémoire des travaux de plomberie, Gaget Pérignon & Cie plombiers couvreurs mécaniciens 4 quai de l´Hôpital, courant 1897
Direction de Monsieur Sainte-Marie Perrin, architecte à Lyon
... Installation du service des eaux : alimentation du réservoir, branchements des cuisines au 3e étage ; branchement de la cuisine de l´asile, branchement de la concierge.
-Ecole Sainte-Blandine, Mémoire de travaux de serrurerie exécutés par Boyer, entrepreneur de serrurerie, cours Charlemagne 38, en courant 1897
Direction de Monsieur Sainte-Marie Perrin, architecte à Lyon
... Une porte de communication avec l´ancien bâtiment ; salle d´asile : estrade (2 portes) ; une classe au sud (dans l´asile ou pas ?) ; loge de concierge ; cuisine ; cabinet de lieux ; premier étage, cabinet de lieux ; rampe d´escalier composée d´une architrave en fer carré de 0,018 barreaux ronds de 0,016 montants de 0, 025, 2 astragales, compris une couche de minium
-Persiennes livrées à madame la Directrice des Dames Saint-Charles à Sainte-Blandine par Jh Jay & Jalliffier, Grenoble rue de la Pépinière . Une lettre signée Sainte-Marie Perrin à la supérieure générale.
-Ecole des Dames Saint-Charles à Sainte-Blandine, Mémoire pour travaux exécutés par Anglade frères Jeunes Maîtres-plâtriers peintres, rue des Chartreux 22, en 1897
... Nouvelles classes dans bâtiment neuf : 2e étage : classe au nord sur cour, classe à la suite, salle de musique et pièce au sud, classe au sud sur rue, classe au nord ; au 1er étage : classe au nord sur cour, classe au sud sur cour, 2 classes sur rue ; rez-de-chaussée : asile, gradin, classe au sud sur rue, cuisine de l´asile, loge et chambre noire ; plus-value pour une jetée de granit sur soubassement : 2e étage : classe au nord sur cour, autre classe à la suite, salle de musique et pièce à la suite au sud, 2 classes sur rue, au 1er étage et au rez-de-chaussée ; lavé et peint à l´huile 6 statues dans les classes ; brûlage au fer chaud des résines sur boiseries et fixage des noeuds à l´ail ; escalier : peint à la colle les murs d´escalier avec une jetée de granit, 8 paliers
-Ecole Sainte-Blandine, Mémoire des travaux exécutés par Guttin maître plombier-zingueur rue Saint-Alexandre 7 à St-Just
Direction de Monsieur Sainte-Marie Perrin, architecte à Lyon
... Vérandah (sic) ; tuile mécanique. Traite également de l´ancien bâtiment, tuile mécanique
-Préau vitré réalisé à Ste Blandine par Patiaud, Lagarde & Cie ingénieurs-constructeurs, bd de la Part-Dieu 18, 1897.
Direction de Monsieur Sainte-Marie Perrin, architecte à Lyon
-Ecole Sainte-Blandine, Mémoire des travaux exécutés par Bissuel entrepreneur de serrurerie place Kléber 7, en courant 1897
Direction de Monsieur Sainte-Marie Perrin, architecte à Lyon
... Appartement Dubois
-Ecole Sainte-Blandine, Mémoire des travaux exécutés par Sèbe, maître menuisier montée de Choulans 99 à Lyon Saint-Just, en 1897
... Salle des fêtes, fourni une tablette de statue avec 2 consoles et bandeau ; salle d´asile ; déposé la traverse des poulies de cartes géographiques
-Ecole Sainte-Blandine, Mémoire des fournitures de pierre de taille faites par Vial Denis fils, entrepreneur, quai des Etroits 7 à Lyon, en 1896-97
Direction de Monsieur Sainte-Marie Perrin, architecte à Lyon
... Pierres de Tarascon [13, Bouches-du-Rhône], pierre de Ste Juste ; sculpture de la croix
-Ecole Sainte-Blandine rue Schmit (sic), Mémoire des travaux de vitrerie exécutés par Dabrigeon, entrepreneur cours Charlemagne 46, en 1897
Direction de Monsieur Sainte-Marie Perrin, architecte à Lyon
-Ecole Sainte-Blandine rue Schmit 33, Mémoire des travaux de plâtrerie Peinture exécutés par Anglade Frères Jeunes Maîtres platriers peintres rue des Chartreux 22, en courant 1896-97
... Fait souvent référence à des murs en mâchefer
... brûlage au fer chaud des résines sur boiseries et fixage des noeuds à l´ail
... escalier : peinture à l´huile claire 2 couches et verni au copal d´extérieur
-Ecole Sainte-Blandine, Mémoire des travaux exécutés par Mollo, successeur de M. Dalouzy, entrepreneur de charpente à Lyon Vaise, en courant 1896-97
Direction de Monsieur Sainte-Marie Perrin, architecte à Lyon
... Concerne aussi l´ancien bâtiment
-Facture ancienne maison César Dufournel & fils André Descours successeur de Descours et Cabaud, dépositaire de produits métallurgiques rue Penthièvre 5, pour l´école Sainte-Blandine
Direction de Monsieur Sainte-Marie Perrin, architecte à Lyon
-Ecoles de Sainte-Blandine rue Smith, Mémoire des travaux de terrassements, maçonneries et pierre de taille exécutés par Victor Vertadier, entrepreneur, rue du Plat n°15 [69 feuilles]
Direction de Monsieur Sainte-Marie Perrin, architecte à Lyon
- Terrassements : fouilles et fondation des murs (repère : sol du rez-de-chaussée du bâtiment existant)
- Maçonnerie de moellons de La Grive [38 Isère, commune de Bourgoin-Jallieu] et mortier de chaux hydraulique des murs en fondation jusqu´à la recoupe à moins de 0 m 10 du sol du rez-de-chaussée. (...) Bardage, pose et garnissage de 16 marches de l´escalier de cave ; par suite de changement de dispositions, déposé et reposé la dernière marche, pour la remplacer par une autre en pierre de Villebois [01]
- Voûtes de cave en béton de mâchefer et chaux hydraulique
- Maçonnerie de moellons de La Grive et chaux hydraulique des murs en élévation (...) dont arasements sur murs en mâchefer dans l´épaisseur des planchers
- Maçonnerie de plôtets des murs en élévation, pour jambage des ouvertures intérieures et écoinçons des portes et fenêtres extérieures ; moellons de choix entre les fers des couvertes ; moellons de choix pour les arêtes des grandes baies aux 2e et 3e étages, mélangés avec les plôtets
- Maçonnerie de scories de forge, pisé entre banches avec chaux hydraulique dans la proportion de 150 k de chaux pour 1 m3 350 de mâchefer : murette d´allée, autres murettes dans la hauteur des 2e et 3e étages, murette du couloir nord, dans le grenier, murette du grand couloir aux 2e et 3e étages
- Maçonnerie de mâchefer de même nature avec emploi de chaux lourde dans la proportion de 300 kilos de chaux pour 1 m3 350 de mâchefer : un mur du couloir au nord au rez-de-chaussée, même murette au 1er étage, autre murette sur couloir au rez-de-chaussée et au 1er étage, même murette au 1er étage
- Maçonnerie de pisé de mâchefer et chaux hydraulique pour exhaussement du pignon sud
- Prises de liaisons en maçonnerie des murs neufs avec les anciens
- Prises de charpente faites et garnies, dans l´ancien mur au sud
- Couverture en tuiles plates en terre de grès Piaissat-Bossot de Ciry-le Noble (Saône-et-Loire) y compris montage des tuiles et abergements provisoires
- Construction des souches de cheminées en plotets comprimés de Bourgogne de 0,12 d´épaisseur
- Carrelage des greniers en carreaux de Verdun et chaux hydraulique
- Carrelage des cuisines du 3e étage en carreaux rouge de Marseille de 0,20 x 0,20 posés à la chaux lourde
- Carrelage du couloir en carreaux de Verdun posés au mortier de chaux hydraulique
- Soubassements en chaux lourde éparvérée sans saillie, dans le bas des murs en maçonnerie de moellons
- Dallage uni en ciment du sol des cabinets
- Carrelage des cabinets du 3e étage en carreaux de Marseille posés à façon à la chaux lourde
- Enduit éparvéré des façades sur cour au mortier de chaux lourde
- Vérandah (sic) sur cour : béton de fondation sous le mur en gravier de chaux hydraulique, maçonnerie de moellons au-dessus et chaux hydraulique, au-dessus en pisé de mâchefer et chaux hydraulique de 0. 42 m d´épaisseur, couverture de ce mur en tuiles creuses, 2 pentes avec faîtage
- Murs de clôture sur cour : maçonnerie de moellons au-dessus du béton jusque sous le mâchefer, pisé de mâchefer au-dessus, couverture du mur neuf en tuiles creuses à 2 pentes avec faîtage sur la rue nouvelle. Réparation de l´ancien mur au sud : piqué et démoli l´ancien crêt en chaux lourde pour l´exhausser et le couvrir en tuiles
- Modification des portes dans le mur n° 9 du grand couloir (...) Construit l´autre jambage en moellons de mâchefer moulés de 0, 30 d´épaisseur et posés au mortier de chaux hydraulique
- Dallage en ciment Portland à compartiments de dalles simulées dans les couloirs
- Loge : carrelage de la chambre noire en carreaux de Verdun et chaux hydraulique
- Cuisine de l´asile : évier en pierre, carrelage en carreaux rouge de Lançon 1er choix
- Notes et travaux divers : pour transporter à la balle les vieux carreaux de la maison depuis le jardin et les décrotter afin de les réemployer
- Pierres de taille : pierre de St-Cyr pour les portes de cave, 16 marches de l´escalier de cave avec chanfreins
- - Pierre de St-Cyr pour allèges d´établissement dont certaines en Villebois
- - Pierre de Villebois : socles
- - - Escalier en Villebois : rampe du rez-de-chaussée au 1er étage, rampe du 1er au 2e, rampe du 2e au 3e, rampe du 3e au grenier, perrons
- - - Bordures de la vérandah (sic)
- -Fourni 3 éviers en pierre de Quintaine [81, Tarn]
- -Pierre de Sainte-Juste [ ?] : façade sur rue au-dessus du rez-de-chaussée, fenêtres, cordon au niveau du sol du 3e étage, etc.
- - - Façade sur cour, fenêtre
- - - Façade des cabinets, fenêtre
- - Pierre des Estaillades [Oppède ?, 84 Vaucluse]
- - Taillage des parements dit ravalement de la pierre de Ste-Juste, y compris rejointoyage au plâtre de Paris
- - Id pour pierre des Estaillades
Plans (bleus) 9 :
Ecole Sainte-Blandine, façade Est, cotée, annotée

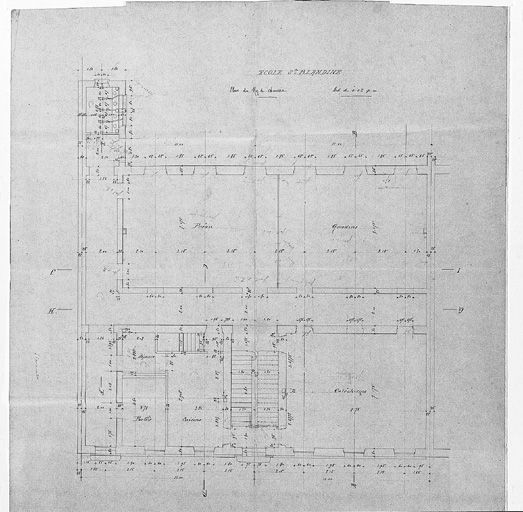

Ecole Sainte-Blandine, plan du rez-de-chaussée, coté

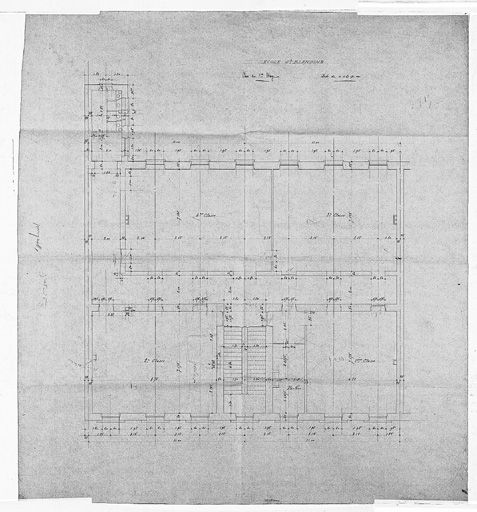

Ecole Sainte-Blandine, plan du premier étage
Ecole Sainte-Blandine, plan du deuxième étage

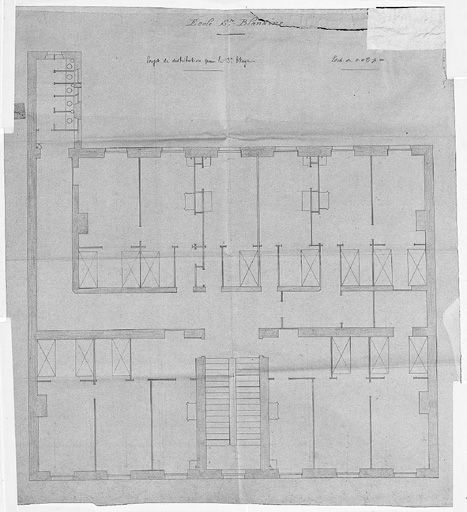

Ecole Sainte-Blandine, projet de distribution pour le 3e étage

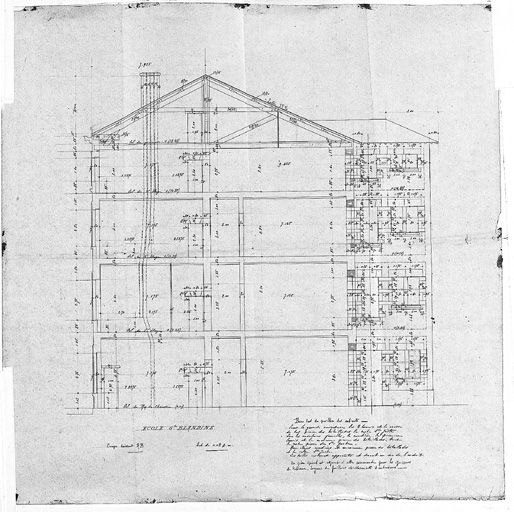

Ecole Sainte-Blandine, coupe transversale, cotée, annotée
Ecole Sainte-Blandine, commande des fondations et du sous-sol, cotée, annotée
Ecole Sainte-Blandine, façade sur la place, coupe, cotée, annotée
Élévation antérieure, coupe
