Le bâtiment de l'infirmerie et de la surveillance continue du quartier des femmes a été construit lors de la première tranche de travaux de l'asile, entre 1869 et 1878. Louvier conçoit un bâtiment en forme en H. La partie centrale du rez-de-chaussée était destinée à des magasins, à un calorifère et à son dépôt de combustible. Dès 1876, l'encombrement conduit à transformer ces espaces en dortoirs. Dans les deux ailes se trouvaient le chauffoir, le réfectoire et le préau couvert des aliénés en surveillance continue d'une part, et des malades pouvant se lever d'autre part. Au premier étage se trouvaient des salles d'infirmerie et des dortoirs. Entre 1900 et 1913, le système de portiques à usage de promenoirs partant du bâtiment est modifié : un portique partant de l´aile sud et rejoignant le portique principal est-ouest (aujourd'hui disparu) est rajouté. Vers 1938, Georges Trévoux transforme le petit portique nord-sud en bâtiment.
- inventaire topographique
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
Dossier non géolocalisé
-
Aire d'étude et canton
Rhône-Alpes Urgences
-
Commune
Bron
-
Adresse
95 boulevard Pinel
-
Cadastre
2009
OA
899
-
Dénominationsimmeuble
-
Appellationsdit bâtiment de l'infirmerie et de la surveillance continue du quartier des femmes
-

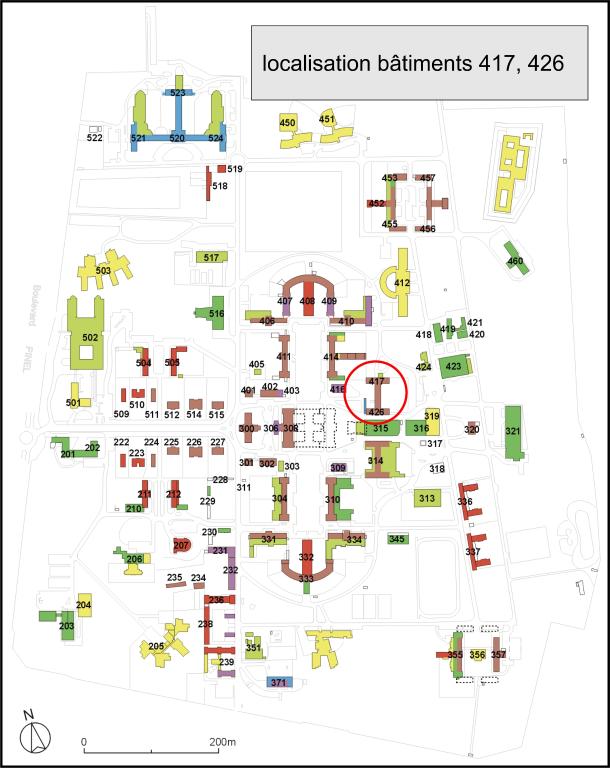

DestinationsBâtiments 417 et 426
-
Période(s)
- Principale : 3e quart 19e siècle
-
Dates
- 1869, daté par source, daté par travaux historiques
- 1878
-
Auteur(s)
- Auteur : architecte attribution par source
- Auteur : architecte attribution par source
Le bâtiment de l'infirmerie et de la surveillance continue du quartier des femmes est symétrique de son homonyme dans le quartier des hommes. Il est le mieux conservé des deux bâtiments. Il est construit en moellons enduits, un cordon de pierre de taille doublé de briques formant liaison à la hauteur de chaque plancher. Les angles sont en moellons piqués, les encadrements des baies et des portiques latéraux en pierre de taille. Les encadrements des baies en pierre de taille présentent des linteaux en forme d'arc segmentaire au rez-de-chaussée et des linteaux en bâtière au premier étage. Les avant-toits laissent apparaître la charpente, reposant sur le mur par des corbeaux moulurés. Les murs-pignons possèdent des moellons piqués apparents sous les avant-toits. Des arcades viennent scander la façade principale (ouest) du corps central et les ailes latérales nord-est et sud-est de la façade postérieure (est). Les escaliers construits par Louvier se trouvent aux extrémités nord et sud du corps principal. Le bâtiment était relié à la cour centrale des hommes par un portique, et était entouré à l'est et à l'ouest de préaux plantés d'arbres et ornés de jardins. Seule subsiste du système de portiques à usage de promenoir le portique nord-sud partant de l´aile sud, construit entre 1900 et 1913. Il a été transformé en bâtiment vers 1938. Ses piliers en pierre de taille sont encore visibles.
-
Murs
- brique
- enduit
- moellon
- pierre de taille
-
Toitstuile plate mécanique
-
Plansplan symétrique
-
Étagesrez-de-chaussée, 1 étage carré
-
Élévations extérieuresélévation ordonnancée
-
Couvertures
- toit à deux pans
-
Escaliers
- escalier dans-oeuvre : escalier tournant à retours sans jour en maçonnerie
-
État de conservationbon état, remanié, menacé
-
Statut de la propriétépropriété d'un établissement public
-
Intérêt de l'œuvreà signaler
Doit être détruit dans le cadre des travaux projetés en 2011.
- © Région Auvergne-Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Archives départementales du Rhône
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
-
Recueil d'architecture : choix de documents pratiques, 1877 (3e et 4e années). 4e année, 3e section, édifices sanitaires, hospices et hôpitaux, planche 11
Documents d'archives
-
AD Rhône. HDEPOT Vinatier O 4. Travaux d'entretien, d'aménagement et d'agrandissement, 1895-1917. A noter l'agrandissement de deux quartiers de malades agitées de la section des femmes, 1912-1913 ; l'agrandissement de l'amphithéâtre, 1913 ; l'agrandissement de l'asile, 1895-1913 ; l'aménagement de la clinique de la 7e et de la 8e division hommes et femmes, 1912-1914
-
Arch. mun. Lyon. 432 WP O92. Georges Trévoux, travaux au Vinatier, 8e division hommes et bâtiment des bains, vers 1937-1940. A noter des plans et élévations de la 8e division hommes.
-
Arch. mun. Lyon. 432 WP O95. Georges Trévoux, travaux au Vinatier, 8e, 9e division hommes et buanderie, vers 1937-1940. Maçonnerie, menuiserie, plâtrerie, peinture, zinguerie, charpente, bois. A noter divers plans de la buanderie
-
AC Lyon. 432 WP O96. Georges Trévoux, travaux au Vinatier, 8e division et bains hommes, vers 1937-1940. Travaux divers.
Bibliographie
-
Conseil général du Rhône. Session d'avril 1874. Aliénés. Rapport de M. Terver. Lyon : Imprimerie Schneider frères, 1874
-
Département du Rhône. Monographie de l'asile public d'aliénés élevé à Bron. Etat descriptif des plans, dessins et photographies, envoyés à l'Exposition universelle de 1878 par le Conseil Général du département. Lyon : Imprimerie Alf. Louis Perrin et Marinet, 1878
p. 15-16
Documents figurés
-
Asile départemental d'aliénés. Aménagement de la clinique dans les 7e et 8e divisions. Plan du rez-de-chaussée. Dessin de Laurent Cahuzac, 3 mai 1912. Papier. Echelle de 0,01 par mètre. (Arch. dép. Rhône. HDEPOT Vinatier O 4)
-
Asile départemental d'aliénés. Aménagement de la clinique dans les 7e et 8e divisions. Plan du 1er étage. Dessin de Laurent Cahuzac, 29 août 1912. Papier. Echelle de 0,02 par mètre. (Arch. dép. Rhône. HDEPOT Vinatier O 4)
-
Infirmeries des 7e et 8e divisions femmes. Box avec séparations bois et fer à vitrage. Coupe dans l'axe des portes. Dessin de Laurent Cahuzac, 10 août 1912. Plume sur papier. Echelle de 0,05 par mètre. (Arch. dép. Rhône. HDEPOT Vinatier O 4)
-

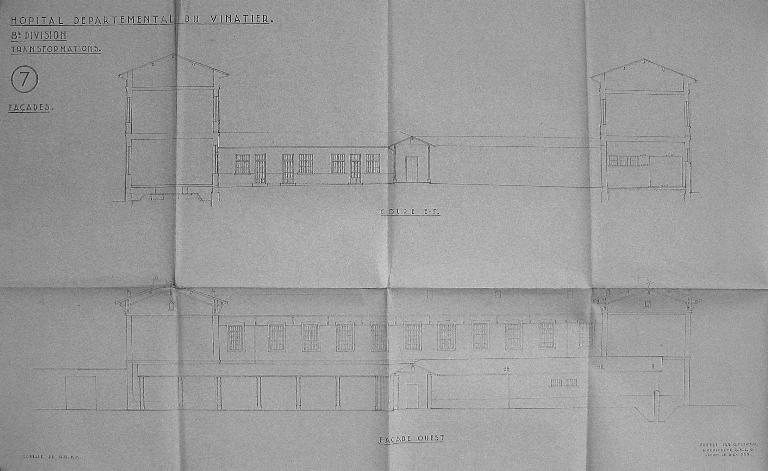

8e division, transformations. Elévation ouest et coupe / Georges Trévoux, 9 novembre 1938. ( AC Lyon. 432 WP 092)
-
8e division, transformations. Elévations est et ouest. Plan de Georges Trévoux, 1938. ( Arch. mun. Lyon. 432 WP 092)
-
8e division, transformations. Elévation sud et coupe. Plan de Georges Trévoux, 1938. ( Arch. mun. Lyon. 432 WP 092)
-
8e division, transformations. Plan du rez-de-chaussée de la 8e division femmes. Plan de Georges Trévoux, 1938. ( Arch. mun. Lyon. 432 WP 092)
-
8e division, transformations. Elévation nord et coupe. Plan de Georges Trévoux, 1938. ( Arch. mun. Lyon. 432 WP 092)
-
8e division, transformations. Elévations est et ouest. Plan de Georges Trévoux, 1938. ( Arch. mun. Lyon. 432 WP 092)
-
WULLIAM, C.-L., FARGE. Recueil d'architecture : choix de documents pratiques. Paris : Librairie générale de l'architecture et des travaux publics Ducher et Cie, 3e et 4e années, 1877. 3e section, édifices sanitaires, planches 9 à 18.
Chercheuse au service de l'Inventaire général du patrimoine culturel d'Auvergne-Rhône-Alpes (2006-...)
