Descriptif des matériaux et liste des entreprises (AC Lyon. 476 WP 138, 476WP139 : Mémoire de travaux)
Lot BRANCHEMENT ÉLECTRIQUE : LA COMPAGNIE DE GAZ DE LYON, 3 quai des Célestins, Lyon.
Lot CARRELAGE : MOUTON et FILS, Entrepreneurs, 27 boulevard Eugène Deruelle, Lyon.
Rez de chaussée et hall d´entrée :
Carrelage en carreaux de grès de 0.14 x 0 .14 de couleur jaune, brun, rouge et blanc, posé à combinaison avec bordure.
Plinthe grise à bord arrondi de 0.14 x 0 .14.

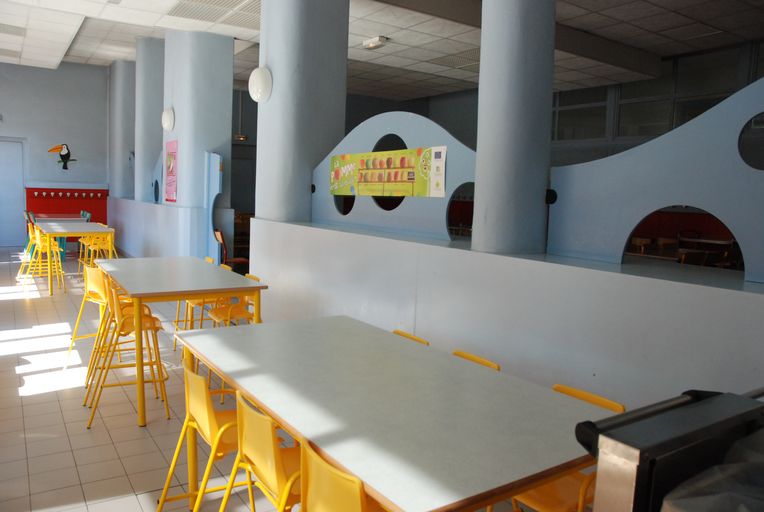

Réfectoire :
Carrelage en carreaux de grès c.l.p.
Plinthe blanche à talon de 0.15 et chanfrein
Revêtement en carreaux faïence blanc ivoire de 0.15x 0 .15.
Passage :
-Carrelage grès c.l.p.
- Plinthe grès grise à bord arrondi.
Cuisine :
- Carrelage en carreaux grès c.p.
- Plinthe en grès blanc à talon
- Revêtement en carreaux faïence de 0.15x 0 .15.
Conciergerie :
- Carrelage en carreaux de grès blanc et rouge de 0.14 c.p.
- Revêtement en carreaux faïence de 0.15x 0 .15.
Salle à manger :
- Carrelage en carreaux grès c.p.
WC
- Carrelage en carreaux grès c.p.
Hall
- Carrelage en carreaux grès c.p.
Conciergerie :
- Carrelage en carreaux de grès de 0.14x 0 .14.
Infirmerie :
- Carrelage en carreaux de grès de 0.14x 0 .14.
- Plinthe en grès blanc à talon.
- Revêtement en carreaux faïence de 0.15x 0 .15.
Douche:
- Carrelage en carreaux de grès c.p.
Lavabos dans cours :
- Revêtement au dessus en carreaux faïence de 0.15x 0 .15.
Etage 1 :
- Carrelage en carreaux de grès de 0.14x 0 .14.
- WC : carrelage en carreaux de grès c.p, plinthe en grès grise à bord arrondi.
Etage 2 :
- Carrelage en carreaux de grès de 0.14x 0 .14.
- WC : carrelage en carreaux de grès c.p, plinthe en grès grise à bord arrondi.
Etage 3 :
Appartement coté fille : WC à carrelage en carreaux de grès jaune et blanc posé en combinaison 0.14x 0 .14.
Cuisine : carrelage en carreaux de grès c.p , plinthe à talon blanche de 0.15 et chanfrein, plinthe en grès grise à bord arrondi de 0.14x 0 .14, Revêtement en carreaux faïence ivoire de 0.15x 0 .15.
Salle de bain : carrelage en carreau de grès c.p, plinthe en grès blanche, Revêtement en carreaux faïence de 0.15x 0 .15.
Vestibule : carrelage en carreau de grès c.p.
Hall d´entrée : carrelage en carreau de grès c.p.
Coté filles
WC: carrelage en carreaux de grès c.p, revêtement en carrelage en carreaux de grès gris de 0.14x 0 .14, plinthe en grès grise à bord arrondi, revêtement en carreaux faïence c.p sur lavabo
Vestibule : carrelage en carreau de grès c.p, plinthe en grès grise à bord arrondi.
Paliers dans cage et paliers d´arrivée des appartement, dans passage : carrelage en carreaux de grès c.p.
Appartement coté garçons :
Vestibule : carrelage en carreau de grès c.p.
Hall d´entrée : carrelage en carreau de grès c.p, plinthe en grès grise à bord arrondi.
WC : carrelage en carreaux de grès c.p, carreaux à bord arrondi sur siège, plinthe en grès grise à bord arrondi.
Lot CASIERS MÉTALLIQUES: Établissement GANTOIS, Saint Die, Vosges.
Fourniture de casiers, armoires et vestiaires métalliques.
Lot CHAUFFAGE CENTRALE ET FOURNEAU DE CUISINE AVEC CHARBONNIER : MEYERIE et GIGON successeurs, Ingénieurs Constructeurs, 105-109 rue Duguesclin, Lyon.
Fourniture et installation de trois fourneaux de cuisine avec charbonnier dans l´appartement du directeur et celui de la directrice du Groupe scolaire.
Fourniture et installation du chauffage central à eau chaude dans la loge du concierge.
Lot CIMENT : PERROT et Cie, 12 rue du Griffon, Lyon.
Bandeaux en ciment sans ou avec saillie
Bandeaux en ciment sans saillie sur plinthe encadrant l´horloge, sur le côté des motifs sculptés, et sur face de pilastre.
Bandeau en ciment en défoncé pour le panneau de lettres, épaisseur 0.05.
Brochage de ciment formé défoncé épais de 0.04 dans le béton de ciment armé pour le panneau VILLE DE LYON.
Traçage et découpage aux ciseaux des lettres de l´enseigne c.p de 0.50 x 0.35 de section : VILLE DE LYON.
Traçage et découpage aux ciseaux des lettres de l´enseigne supérieure dans l´enduit de ciment avec réfection saignée des arêtes de 1.00 x 0.80 : GROUPE SCOLAIRE
Tableaux en ciment brettelé c.p.
Tableaux en ciment sans saillie sur meneau.
Couverture en ciment poussé au calibre sur murette.
Tête de cheminée en ciment.
Soubassements composés de plinthes ciment brettelé de 0.03 de saillie et 0.05 d´épaisseur totale.
Lot CLOISONS ET REVÊTEMENTS EN BRIQUES EMAILLEES : TOURNAUD Jean, Entrepreneur, 64 rue d´Anvers, Lyon.
Construction en briques et plaquettes émaillée de cloisons et revêtements ; le tout posé au ciment avec joints en ciment blanc, frise de couleur et armatures métalliques.
Dans les WC élèves : entourage des sièges à la turque en carreaux de faïence à bord arrondis sur les trois faces des sièges, au nombre de trente neuf.
Rez de chaussée : dix huit cabine de douche, un WC et une cabine de toilette.
Cour de l´école de filles : construction de quinze WC élèves et un WC de maîtresse.
Ecole de filles au premier étage : construction de deux WC élèves et un WC de maîtresse.
Ecole de filles au deuxième étage : construction de deux WC élèves et un WC de maîtresse.
Ecole de filles au troisième étage : construction de deux WC élèves et un WC de maîtresse.
Cour de l´école de garçons : construction de douze WC élèves et un WC de maître.
Lot CONSTRUCTION MÉTALLIQUE : Éts G. PONTILLE, sarl, 34 ter route de Vienne, Lyon.
4 grilles articulées.
Lot HORLOGERIE : Établissement d´Horlogerie Électrique A. DREVON, sarl, 4 rue Lafont, Lyon.
Installation d´horlogerie électrique du 14 septembre 1933.
Lot INSTALLATION ÉLECTRIQUE : C. CHAREYRON, Etudes et Entreprises électriques, 15 rue Vaubecour, Lyon.
Lot RIDEAUX : Établissement P. MARCHE ROCHE : 163 - 165 avenue de saxe, Lyon.
Rideaux
Rez de chaussée
- 4 groupes de Rideaux de 4 m x 3 m 30 Façade Ouest - Classes
- 4 groupes de Rideaux de 5 m15 x 3 m 30 Façade Est - Cantine
- 1 Rideau en deux parties pour la protection de trois ouvertures Façade Sud Cabinet médical
- 2 Rideaux de 1m60x 3 m20 et 1m70 x 3 m20 Façade Sud Cuisines
Etage 1
- 4 Rideaux de 4m x 2m60 Façade Ouest - Classes
- 6 Rideaux de 4m x 2m60 Vestibule Vestiaires
- 2 Rideaux de 2m40 x 2m60 Centre Vestibule et Vestiaires
- 12 Rideaux de 4m x 2m60 Façade Est - Classes
- 2 Rideaux pour baie de 80 x 2m55 Façade Est - première Classes
- 4 Rideaux pour baie de 2m20x 2m25 Façade Est - première Classes
- 2 Rideaux pour baie de 2m20 x 2m25 Façade Est - deuxième Classes
- 2 Rideaux pour la protection de 4 baies Façade Est - deuxième Classes
Etage 2
- 4 Rideaux de 4m x 2m60 Façade Ouest - Classes
- 6 Rideaux de 4m x 2m60 Vestibule Vestiaires
- 2 Rideaux de 2m40 x 2m60 Centre Vestibule et Vestiaires
- 12 Rideaux de 4m x 2m60 Façade Est - Classes
- 2 Rideaux pour baie de 0m 80 x 2m55 Façade Est - première Classes
- 4 Rideaux pour baie de 2m20 x 2m25 Façade Est - première Classes
- 2 Rideaux pour baie de 2m20 x 2m25 Façade Est - deuxième Classes
- 2 Rideaux pour la protection de 4 baies Façade Est - deuxième Classes
Etage 3
- 6 Rideaux de 4m x 2m40 Façade Est - Classes
- 2 Rideaux de 1m25 x 2m40 Façade Est - Classes
- 6 Rideaux Façade Ouest Vestibule et Vestiaires
Stores d´obturation
Salle de réunion du rez de chaussée
- 2 Rideaux de porte de 3m30 x 4m20 Façade Nord
- 4 Rideaux sur fenêtres de 3m60 x 3m60 Façade Nord
- 2 Rideaux de porte de 3m30 x 4m20 Façade Sud
- 4 Rideaux sur fenêtres de 3m60 x 3m60 Façade Sud
Salle de réunion de l´Etage 3
- 6 Stores avec rouleau de 2m45 en toile Façade Ouest
- 2 Stores de porte avec rouleau de 2m90 en toile Façade Ouest
- 8 Stores avec rouleau de 2m45 en toile Façade Est
- 1 Store avec rouleau de 0m95 en toile Façade Est
Lot MACONNERIE : La SOCIETE COOPERATIVE OUVRIERE AVENIR, 2 rue de l´Ordre, Lyon.
Béton de gravier broyé (pisé de mâchefer) à la chaux hydraulique pour basse fondation des murs arêté sous le chaînage des caves et les murs de façade et murs de refend.
Béton en élévation broyé au mortier de chaux lourde dans hauteur du sous sol, et en élévation du sol du rez de chaussée.
Banchage sur deux parements pour les murs de façades : sur avenue et sur cours
Mur de cage en pisé de mâchefer.
Béton armé pour les linteaux et chaînages, piliers et meneaux.
Jardinières en béton armé pour les croisées d´escaliers et murs de perrons.
Béton armé (béton de gravillon et ciment artificiel) pour les murs bahuts des terrasses et corniches au dessus.
Béton armé couvrant les sous sol et les terres pleins aérées composés de poutres apparentes et dalles.
Béton armé couvrant les planchers de tous les étages, avec nervures et poutres en ciment armé, remplissage en corps creux entre nervures et poutres apparentes.
Béton armé couvrant les planchers formant la toiture terrasse, avec nervures et poutres en ciment armé, remplissage en corps creux entre nervures et poutres apparentes, avec aménagement de tringles et aciers de suspension pour recevoir le plafond en briques, y compris pentes et chapes au mortier pour recevoir l´asphalte.
Béton de gravillon et ciment artificiel dans l´épaisseur des planchers.
Allèges en béton de gravillon et ciment artificiel sous les poutres maîtresses du plancher dans le mur de façade sur avenue.
Piles en béton armé pour les vides et les piles au rez de chaussée et étages.
Murettes parapets au dessus des terrasses d´avant corps en pisé de mâchefer et chaux lourde.
Murettes et corniches en béton armé.
Plafond en briques creuses de 0.04 d´épaisseur posées au ciment et suspendus aux terrasses avec des tringles d´aciers et crochets sous dalles et poutres en béton armé des planchers terrasses.
Étanchéité des terrasses en asphalte composé d´un papier spécial isolant la maçonnerie, et de deux couches d´asphaltes d´une épaisseur de 20 à 24m /m, pour les terrasses accessibles.
Étanchéité des terrasses en asphalte composé d´un papier spécial isolant la maçonnerie, et de deux couches d´asphaltes d´une épaisseur de 15 à 18m /m, pour les terrasses non accessibles
Toutes les parois verticales sont en béton armé.
Cloison en brique de 0.03 pour dessus de porte de cage d´escaliers latéraux 0.08 entre vestibules et WC.
Cloison en brique creuse de 0.08 pour élévation de scène et salle des fêtes.
Appartement côté garçon : cloison en dalle de 0.20 sur cage et vestibule.
Mur en béton de gravier, en élévation et piliers de la clôture et du portail.
Pour le local de l´horloge :
Radier en béton de gravillon et ciment artificiel
Acier d´armature pour la saillie
Poteaux et linteaux en béton de ciment armé de 0.20 x 0.20 de section formant l´ossature de l´édifice.
Terrasse à béton armé avec dalles de 0.15, couvrant l´édicule.
Murs de fronton de part et d´autre du local, ainsi que le remplissage entre les potelets et les linteaux d l´ossature en béton armé, en pisé de mâchefer et chaux lourde.
Lot MENUISERIE : LES FILS DE C. PARDON, Entrepreneurs, 17 avenue Condorcet, Villeurbanne.
Châssis en chêne pour le cadre avec feuillure.
Châssis en sapin pour le cadre avec feuillure.
Aisseliers en sapin avec rainure et feuillure.
Appartements et classes avec plinthe en sapin mouluré.
Habillement de la scène en contreplaqué Okoumé pour le devant, le plinthe en feuille, et les escaliers en chêne.
Lot PIERRE DE TAILLE : ADOLPHE VACHER, carrier, 73 cours Vitton, Lyon.
Grand escalier central côté garçon (marches et palier de repos) : pierre de taille dure de Villebois ou Montalieu pour marche et plafonds avec giron mouluré, bouchardés à la 100 dents sur toutes faces.
Grand escalier central côté fille (marches et palier de repos): pierre de taille dure de Villebois ou Montalieu pour marche et plafonds avec giron mouluré, bouchardés à la 100 dents sur toutes faces.
Escalier des appartements côté garçon et côté fille (feuillure dans les paliers pour recevoir le carrelage).
Escaliers de caves en pierre dure de Villebois ou Montalieu avec front délardé, le dessus et la face piquée à la fine pointe.
Perrons et seuils en pierre dure de Villebois ou Montalieu avec giron mouluré, bouchardé à la 100 dents sur toutes faces apparentes (perron d´entrée principale côté garçons, perron d´entrée principale côté filles, perron d´entrée de cage d´escalier d´extrémité Sud, perron d´entrée de cage d´escalier d´extrémité Nord, perron d´entrée des préaux Sud et Nord).
Lot PLATRERIE PEINTURE : JULLIEN et MASSONI, Entrepreneurs, 26 rue Camille Roy, Lyon.
Rez de chaussée et étages:
Enduit au plâtre sous plafond
Enduit au plâtre sur mur en mâchefer
Rez de chaussée et étages:
Badigeon à la colle des plafonds
Peinture des boiseries
Appartement du directeur : tapisserie pour les chambres, le hall et la salle à manger
Peinture à l´huile trois couches pour les placards.
Peinture à l´huile deux couches des grillages de protection des parties vitrées sur cour du rez d chaussée.
Lot PLOMBERIE : BOUVARD Entrepreneur, 131 rue Chaponnay, Lyon.
Installation des bouches d´arrosage sur cours côté garçons et côté filles.
Lot SCULPTURE SUR LA FACADE : Pierre DEVAUX, sculpteur, 64 rue Bugeaud, Lyon.
Traité signé avec l´architecte CHOLLAT le 23 novembre 1932, travail fini en décembre 1934 pour la somme total de 35000 francs.
Lot SERRURERIE - FERRAGE: Veuve CESAR GROBON et fils, sarl, 5 rue clos Poncet, Villeurbanne.
Rampe d´escalier à gradin type B dont le montant en carré 22 et le reste en carré 18.
Main courante en bandage champs rond, acier de 45/12.
Grille de ventilation.
Ferme- Impostes.
Happe et entretoises des appartements Nord et Sud.
Happe des salles de classes de tous les niveaux.
Happe et entretoises des WC et le hall d´entrée.
Poteaux en fer IPN, fer U, poutre de rive, poutre sur cloison, poutrelle du plancher et du vestibule de la salle de fête.
Escaliers de descente du sous sol à la chaufferie : limon en fer U de 80m/m et devant les marches en fer L de 40m/m, garde corps à deux lisses (supérieures et inférieures) rondes.
Deux échelles d´accès entre la terrasse supérieure et la terrasse au dessous : limon en fer plat de 60/10 et support en fer U de 60m/m, et devant les marches en tôle striée de 5/7, garde corps composé de lisse en fer rond.
Vitrage de l´horloge composé de fer L de 50/30 et petit bois T de 50/50 martelé sur traverse horizontal T de 50/60.
Ceintures pour la cheminée de chauffage.
Rampe d´escalier principal de la façade sur rue, composée de montants en fer carré, deux lisses en fer carré, montants intermédiaires carrés et main courante.
Escalier Nord : lisse avec main courante contre mur avec consoles de fer carré de 20m/m et main courante. Rampe des escaliers latéraux avec montants carrés de 22, deux architraves carré de 18 et 18/09, et barreau de 18m/m.
Escalier Sud : Un pilastre de départ ; Main courante en fer mouluré de 40m/m ; Lisse contre mur main courante à col de cygne avec architrave de 18/9, col de cygne carré 18m/m et main courante en fer à moulure.
Local d´opérateur cinéma : une porte métallique sur terrasse.
Quincaillerie des portes intérieures : paumelles, serrures, verrous, gâches platine, happes, châssis, loqueteau.
Portes de cave.
Plaques de propreté.
Châssis métalliques.
Préau : Deux corbeilles à papiers composées d´un cadre de fer L et fer plat avec remplissage en grillage.
Clôture:
Clôtures extérieures sur l´avenue Jean Jaurès : composées de montants en fer T de 40/40, montants intermédiaires T de 35/40, deux traverses hauts et bas en fer L de 40/40, un traverse en fer T de 40/40 intermédiaire et arcs boutant en fer plats de 35/4 forgés.
Sept portes à claire voie à un vantail de 1m20 x 2m00, composée en L 40/40 pour le bâti, remplissage et croisillons en T 40/40 et 30/35, panneau tôle de 3mm.
Cinq portails à claire voie à deux vantaux composés de L et T de 55/55 pour le bâti, remplissage et croisillons en T 40/40 et 30/35, panneau tôle de 3 mm
Une porte en tôle pleine à un vantail.
Trois portails pleins à deux vantaux.
Lot TERRASSEMENT : HIVERNAUD et Cie, 10 rue Clément-Marot, Lyon.
Lot TÔLERIE : ATELIERS RHODANIENS J. ISAAC ET CIE, Manufacture de tôlerie, 106 112 cours Tolstoï, Villeurbanne.
Cinq cent onze cases, armoires, et vestiaires métalliques haut de 1m30.
Trente six cases, armoires et vestiaires métalliques haut de 1m75.
Soixante onze casiers.
Lot TRAVAUX DE PARQUETS : J. DELANGLE Et Cie, Entrepreneurs, 38 boulevard de l´Hippodrome, Villeurbanne.
Parquet chêne à bâton rompu, posé sur bitume (Rez de chaussée côté filles : une classe en avant corps et parloir, conciergerie, chambre, bureau du docteur, lingerie)
Parquet chêne à bâton rompu, posé sur bitume (1er étage école des garçons : une classe d´extrémité , une classe à la suite, une classe à la suite contre cage et WC, une classe contre mur de l´axe, classe en avant corps, bureau des fournitures scolaires ; 1er étage école des filles : idem)
Parquet chêne à bâton rompu, posé sur bitume (2eme étage école des garçons : classe, bibliothèque, 2eme étage école des filles : idem)
Parquet chêne à bâton rompu, posé sur bitume (3eme étage appartement: salle à manger, salon, chambre d´enfant, chambre ; 3eme étage côté fille : classe d´extrémité sud, classe à la suite ; scène avec parquet en chêne à lame droites, posé sur lambourdes en chêne et fixées sur des poutrelles fer par des tirants ; salle des fêtes ; 3eme étage côté garçon : classe contre hall, une classe à la suite)
Lot TRAVAUX INTERIEURS : La SOCIETE COOPERATIVE OUVRIERE AVENIR, 2 rue de l´Ordre, Lyon.
Enduits intérieurs et extérieurs.
Lot VITRERIE : POPPON et ROUSSET, Entrepreneurs, Boulevard de la Croix Rousse, Lyon.
Façades en verre mi-double.
Verre martelé, verre simple et verre monumental.
Lot ZINGUERIE : BOUVARD Frères, Entrepreneurs, 131 rue Chaponnay, Lyon.
Gargouilles et plomberie- eau : alimentation appareillage vidange en au RDC et Etages: colonnes générales d´alimentation en eau, groupes WC Urinoirs et lavabos dans école de garçon (urinoir en groupe de trois stalles , en ardoises ; WC avec deux siège à la Turque de 0.60 x 0.74 et un siège anglais avec abattant en chêne, lavabos en grès émaillé avec consoles, bonde à grilles et robinet cuivre chromé), groupes WC et lavabos dans école de filles (WC avec deux siège à la Turque de 0.60 x 0.74 et un siège anglais avec abattant en chêne, lavabos en grès émaillé avec consoles, bonde à grilles et robinet cuivre chromé).
Appartement de la directrice : plomberie- eau (évier en grès émaillé de 0.70 x 0.50 avec consoles, un siège de WC à l´anglaise avec abattant en chêne).
Appartement de la directeur: plomberie- eau (évier en grès émaillé de 0.70 x 0.50 avec consoles, un siège de WC à l´anglaise avec abattant en chêne).
WC et lavabos dans le cabinet du docteur, infirmerie.
Bouches d´arrosage en fonte dans la cours de l´école des garçons et du côté de l´école des filles.
Groupe de WC - Urinoirs et lavabos dans la cour.
Stagiaire au service de l'inventaire en 2004.
