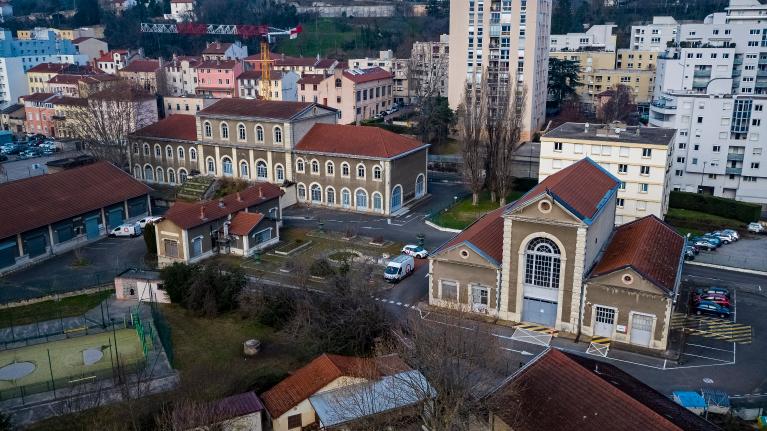

L’ancienne usine des eaux de Saint-Clair forme à l’origine un important complexe dont subsiste une pompe à vapeur haute de 20m classée monument historique, un bassin filtrant de 1600m² à voutes soutenues par une trentaine de piliers, véritable cathédrale souterraine et un bâtiment néo-classique.
- enquête thématique régionale, Patrimoine industriel
-
Refflé Jean-MarieRefflé Jean-MarieCliquez pour effectuer une recherche sur cette personne.
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
Dossier non géolocalisé
-
Aire d'étude et canton
Lyon patrimoine industriel - Lyon
-
Commune
Caluire-et-Cuire
-
Lieu-dit
Saint-Clair
-
Adresse
chemin de Wette-Fays
,
2 avenue Poumeyrol
-
Emplacement dans l'édifice
dans le corps principal
-
Dénominationsmachine à pomper
-
Appellationspompe de Cornouailles
En 1856, trois machines, dites de Cornouailles, fabriquées au Creusot, par les usines Schneider, entrent en service ainsi que six chaudières à vapeur. La première est affectée au bas service, une autre approvisionne le haut service, la troisième peut refouler à volonté sur l'un ou l'autre service. L'eau provient d'une galerie filtrante qui alimente trois bassins où plongent les tuyauteries d'aspiration des pompes.
-
Période(s)
- Principale : milieu 19e siècle
-
Dates
- 1856
-
Lieu d'exécutionÉdifice ou site : Bourgogne, 71
-
Auteur(s)
- Auteur : ingénieur-concepteur
- Atelier ou école : usine

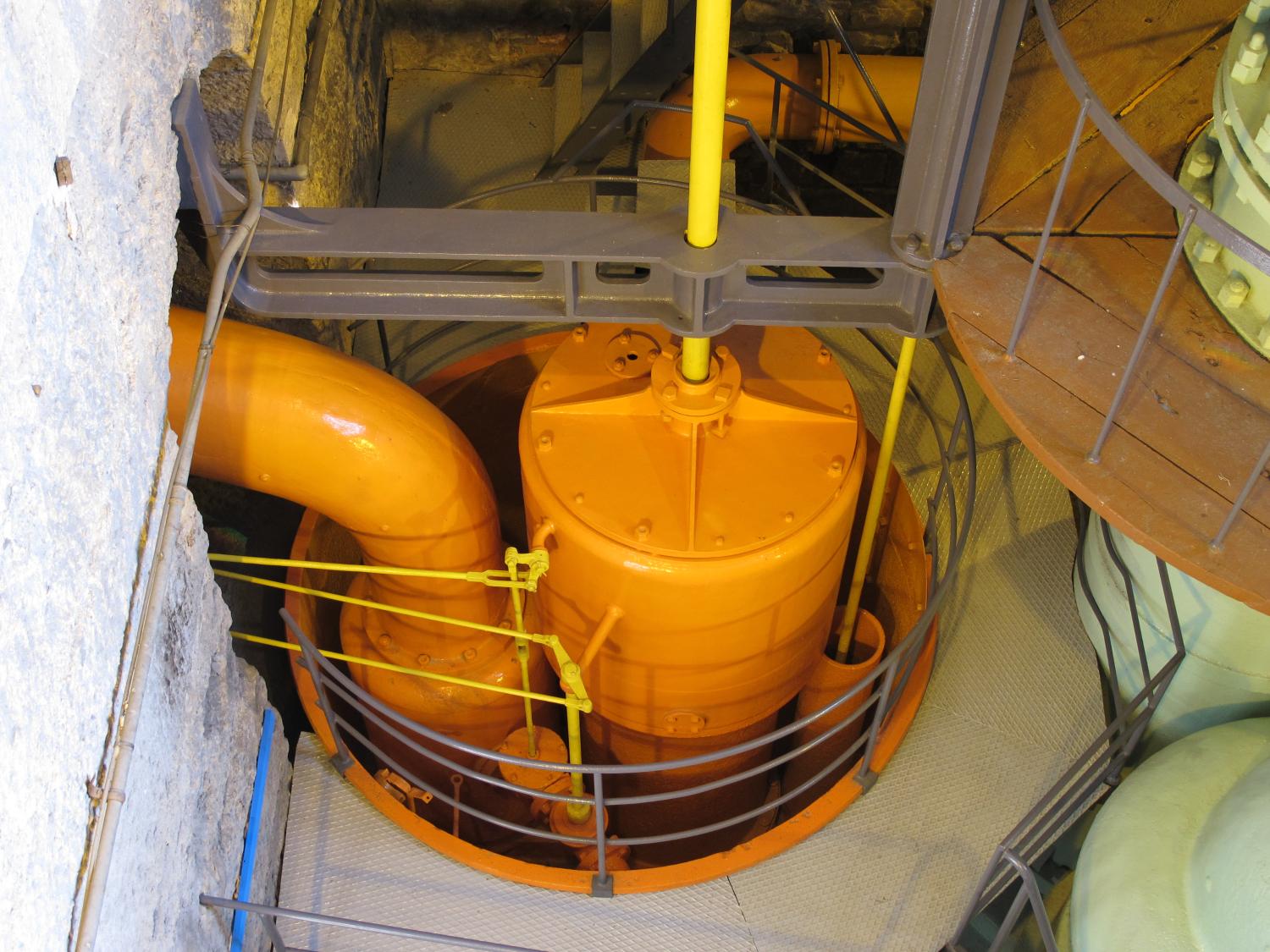

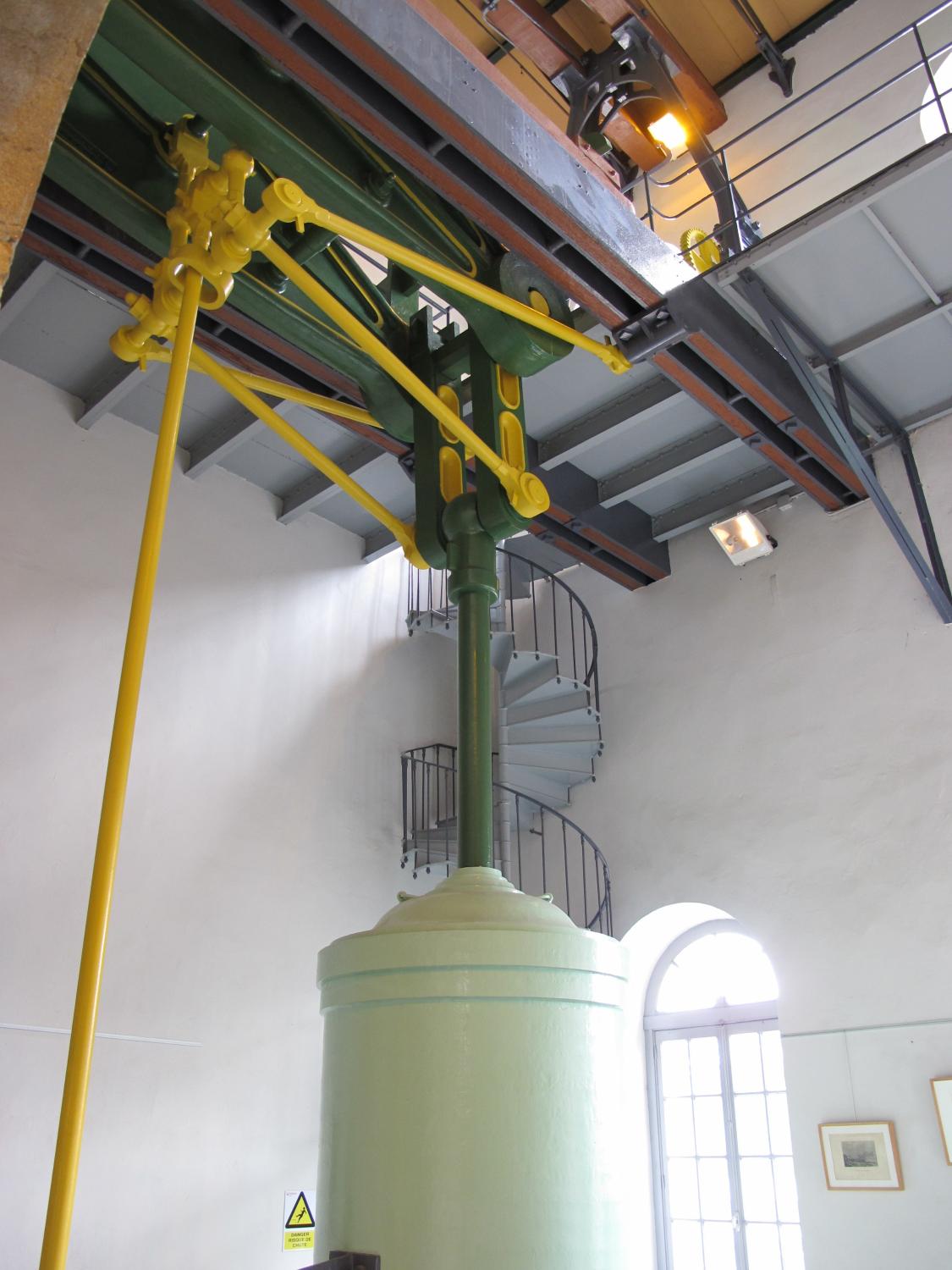

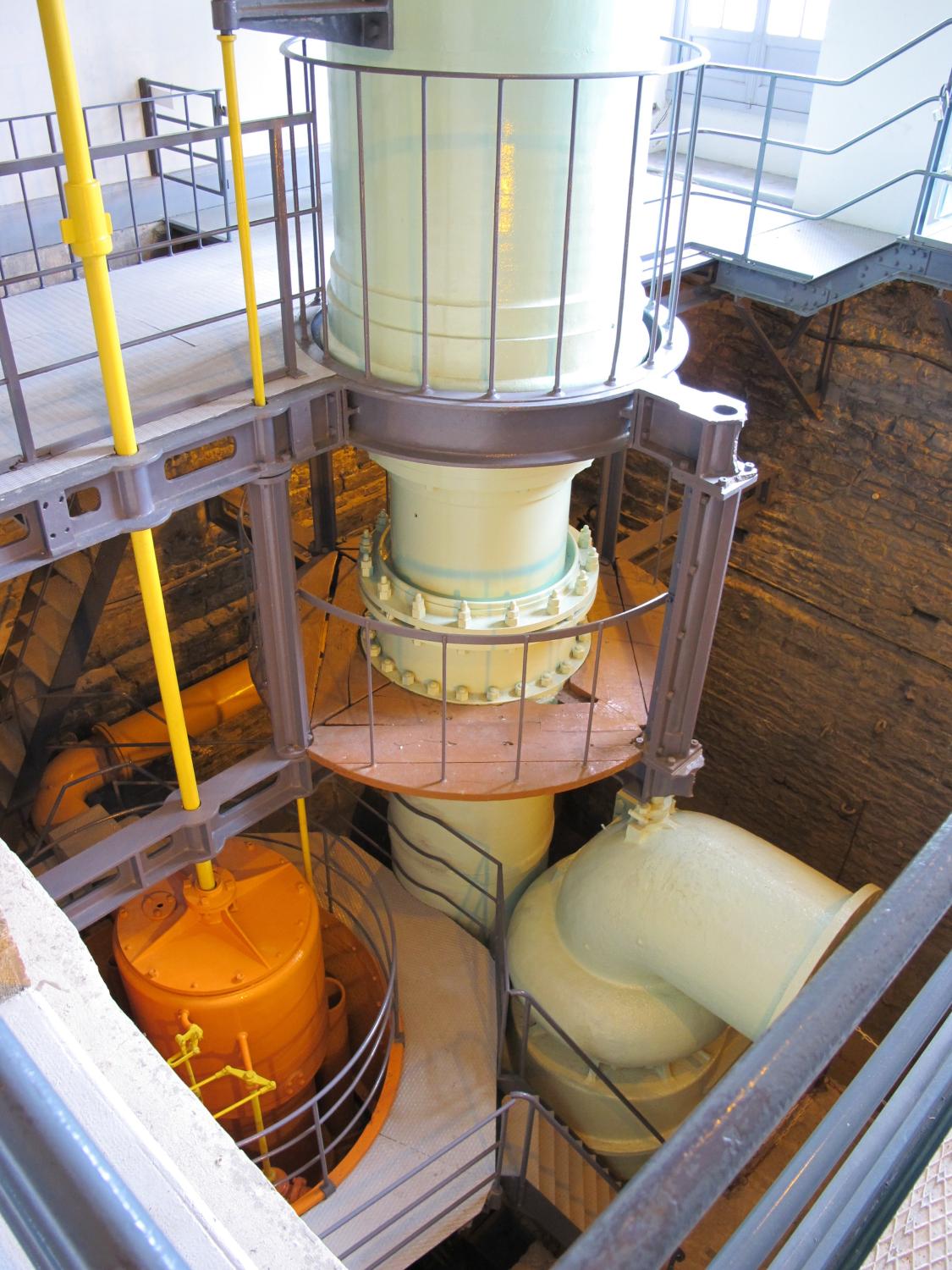

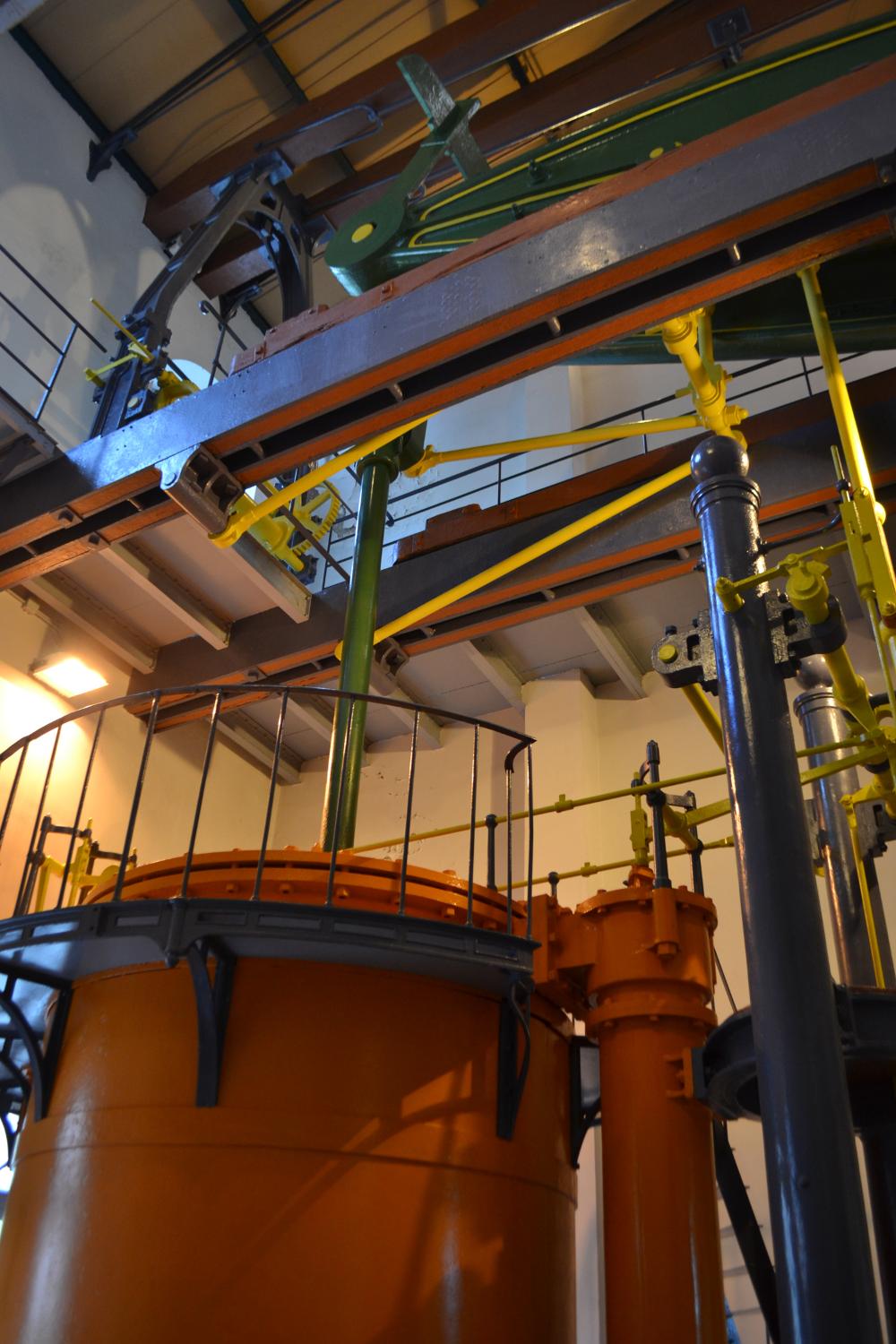

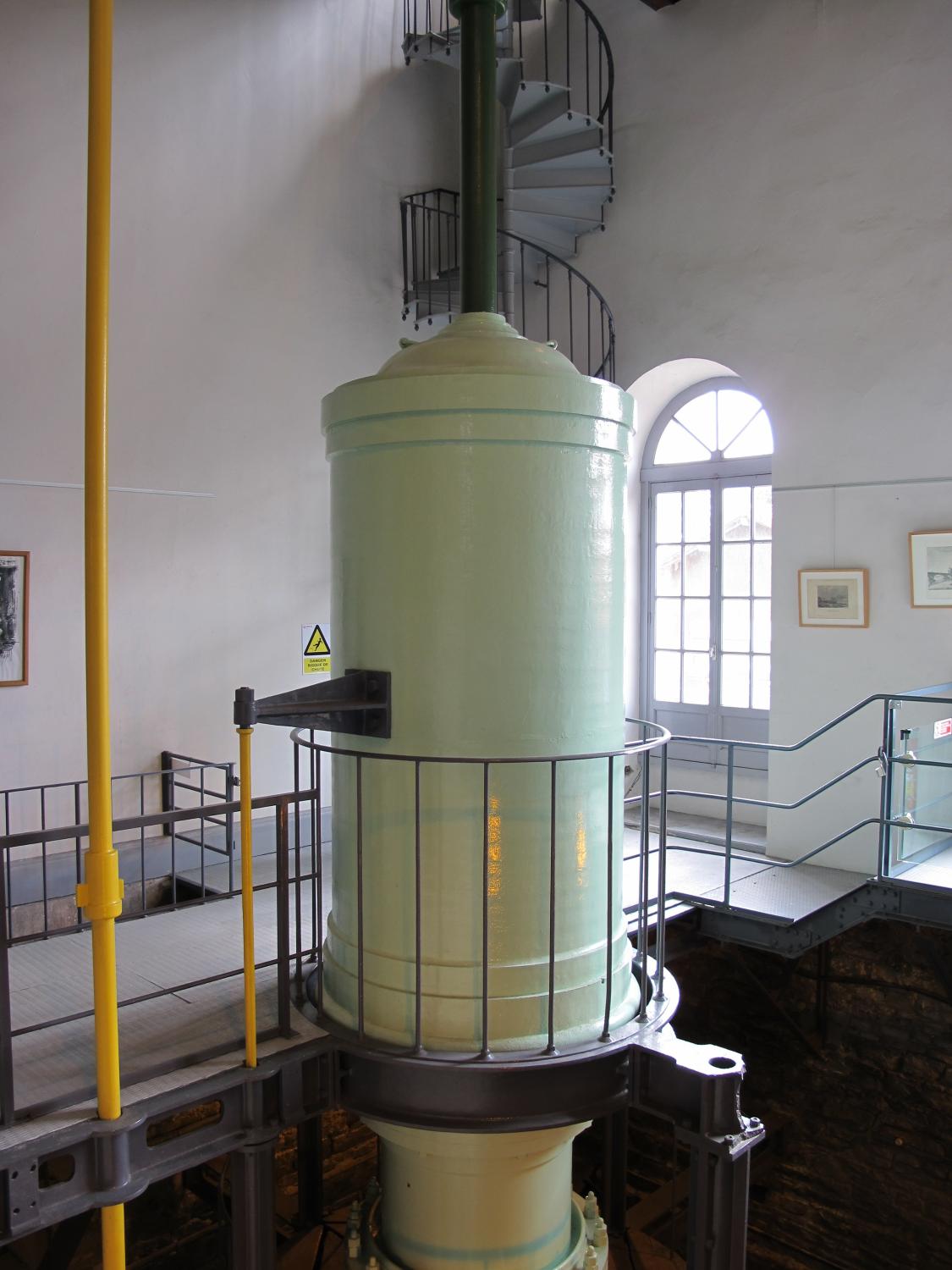

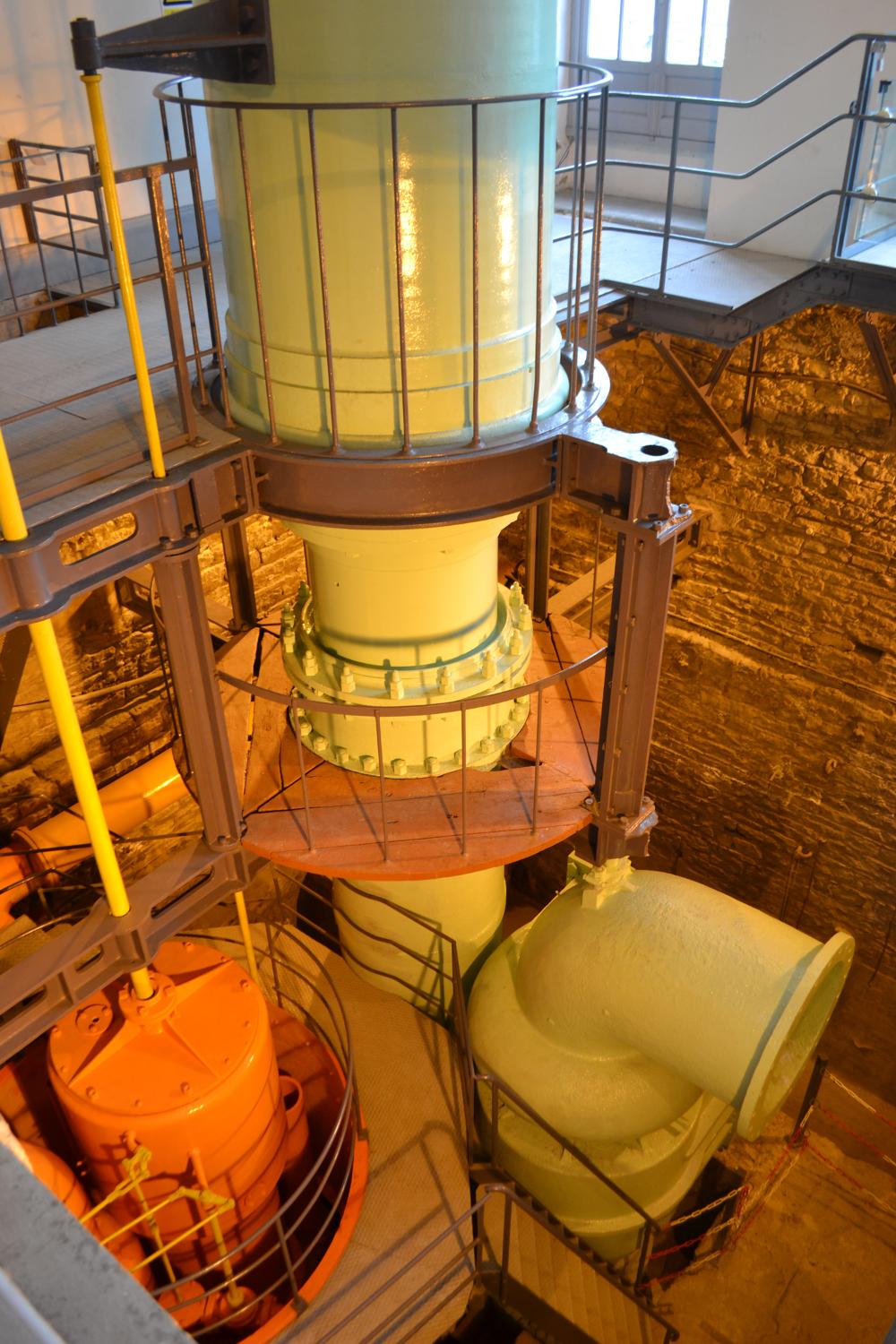

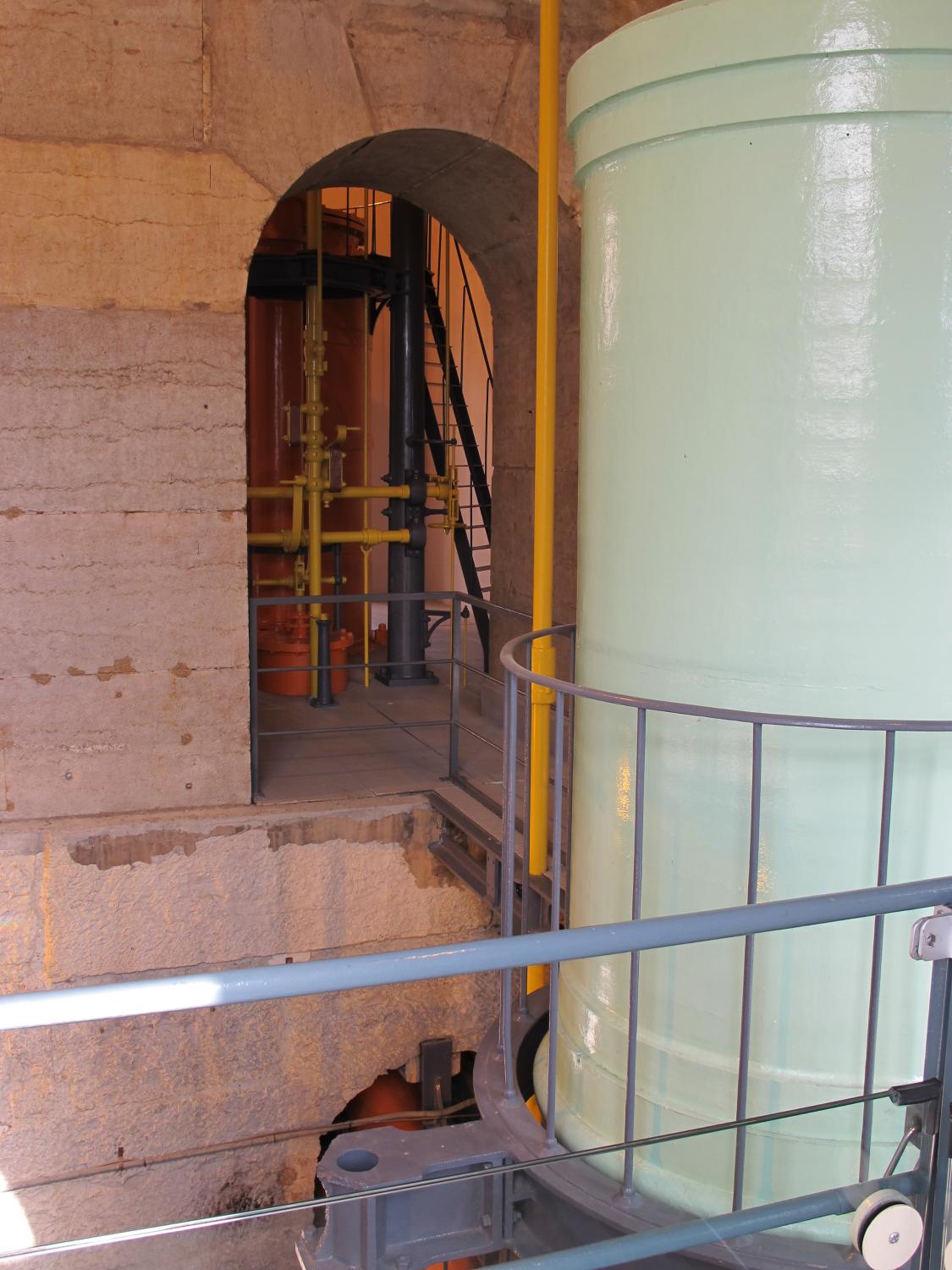

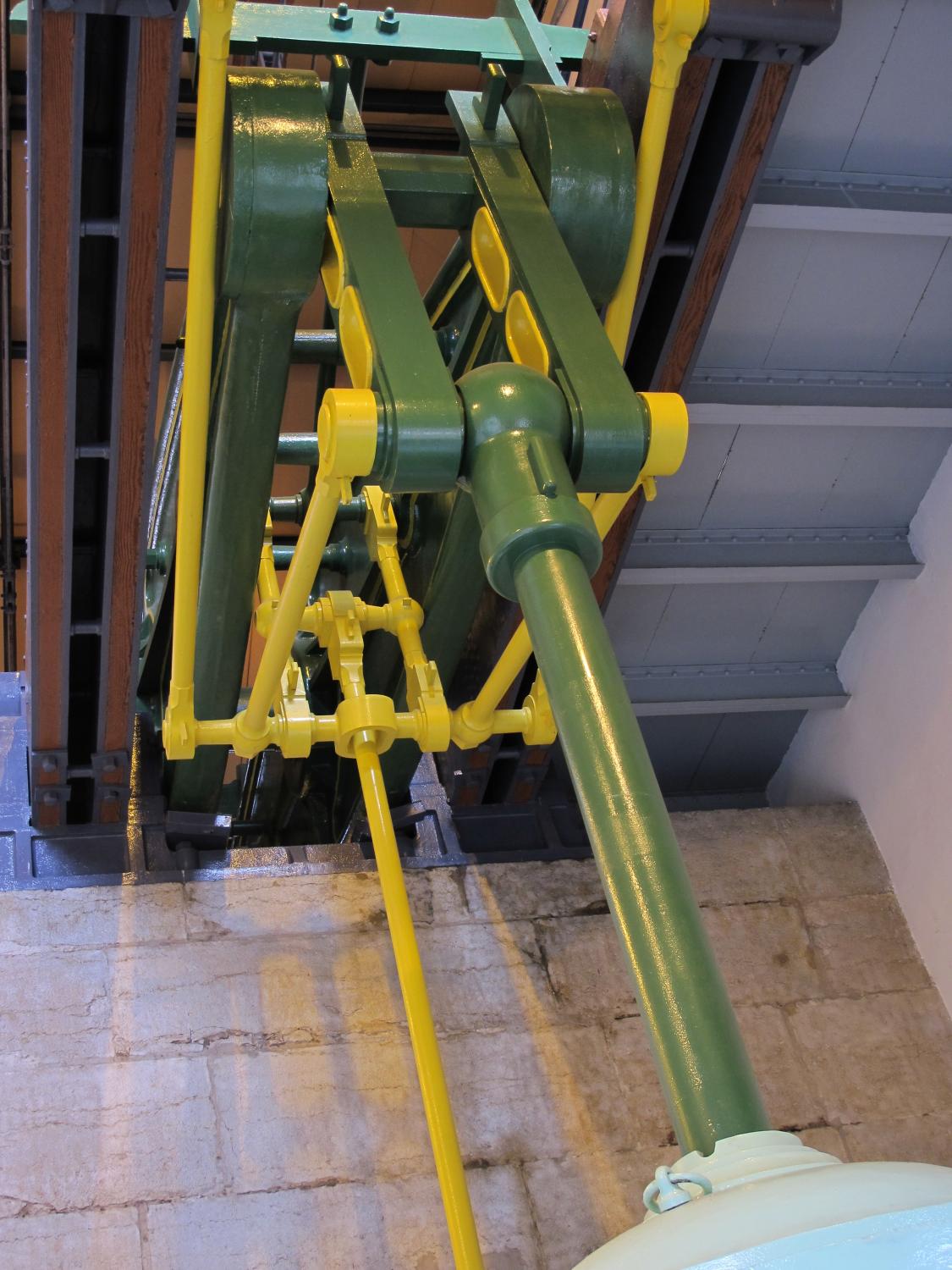

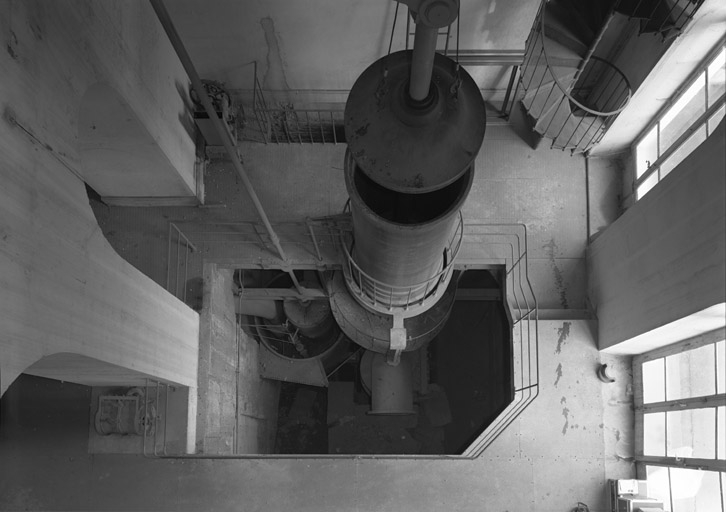

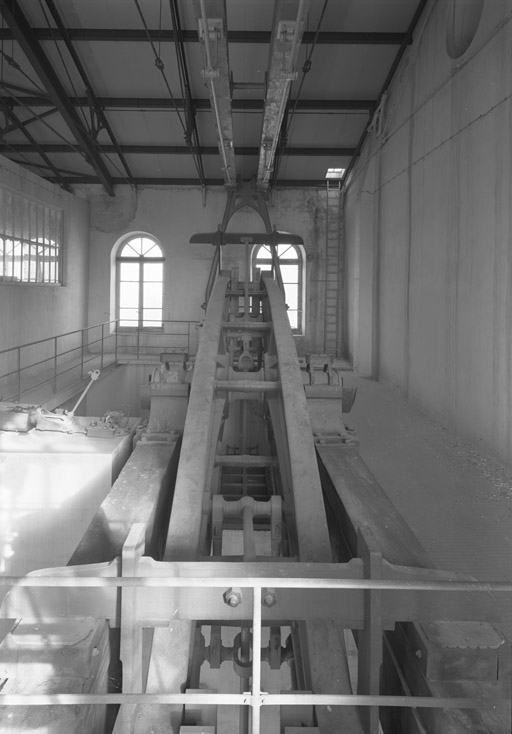

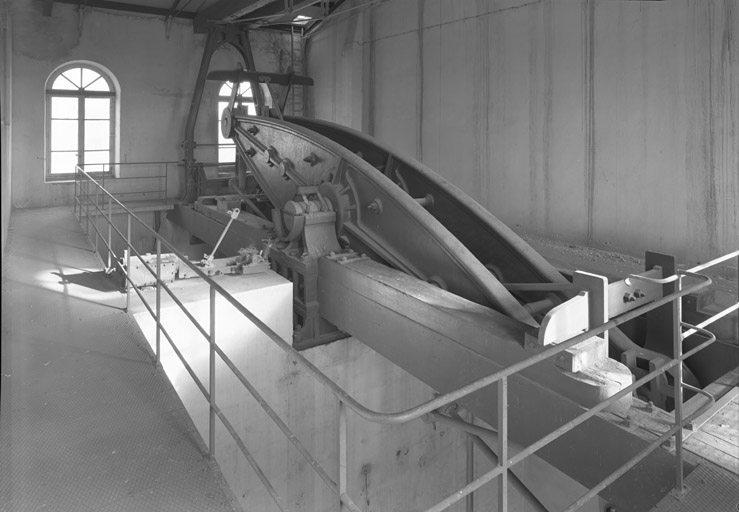

La pompe restante est constituée d'un cylindre-vapeur (diamètre 2660 mm), d'un condensateur, d'un balancier (36 tonnes et axe 400 mm), piston (900 mm, course 2,5 m) de la tringlerie de commande avec amortisseur hydraulique, le parallèlogramme de Watt articule les cabestans, le contrepoids de la pompe (54 tonnes). Les caractéristiques hydrauliques : bas service : 5 bar - 1 200 m3/h ; haut service : 10 bar - 360 m3/h ; manoeuvre : 6 à 10 coups/min 2 m3/cycle. Le service des eaux sera privatisé en 1986, le bâtiment restant propriété de la ville de Lyon et transformé en musée où l'on peut voir la dernière pompe de Cornouaille conservée sur le site, d'une hauteur de 20 m avec un balancier de 36 tonnes.
-
Catégoriesindustrie extractive
-
Matériaux
- métal
- fonte de fer, garniture
-
Précision dimensions
h = 20 ; l = 13 ; pds = 35 ; pds = 54 (le poids des machines est en tonnes)
-
État de conservation
- bon état
-
Statut de la propriétépropriété publique
-
Intérêt de l'œuvreÀ signaler
-
Protectionsclassé au titre objet, 1992/01/17
-
Précisions sur la protection
Rappel de la protection de l’usine des eaux :
Classement par arrêté du 22 mars 1991 : Machine à vapeur dite pompe de Cornouailles.
Inscription par arrêté du 3 nov 1988 : Bâtiment qui abrite la pompe à eau, bassin de bas service et bassins filtrants (cf dossier IA en lien)
-
Référence MH
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Auvergne-Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Auvergne-Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Auvergne-Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Auvergne-Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Auvergne-Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Auvergne-Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Auvergne-Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Auvergne-Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
- © Région Auvergne-Rhône-Alpes, Inventaire général du patrimoine culturel
- © Ville de Lyon
-

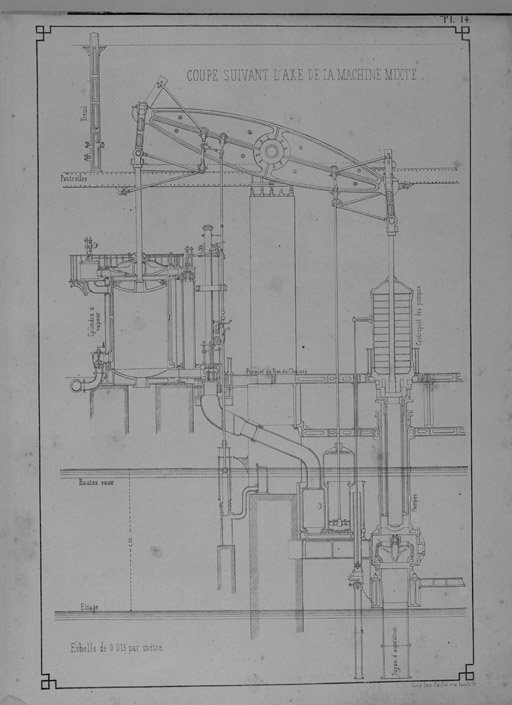

DUMONT Aristide, les eaux de Lyon et de Paris..., 1862, pl. 14.coupe
-

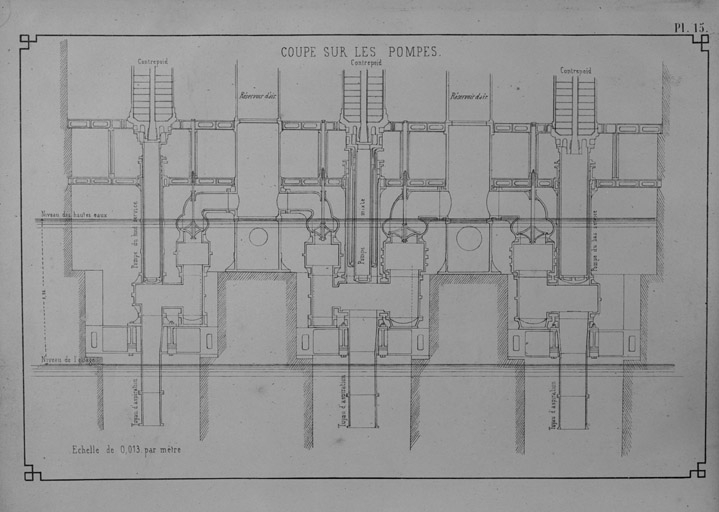

DUMONT Aristide, les eaux de Lyon et de Paris..., 1862, pl. 15.
-

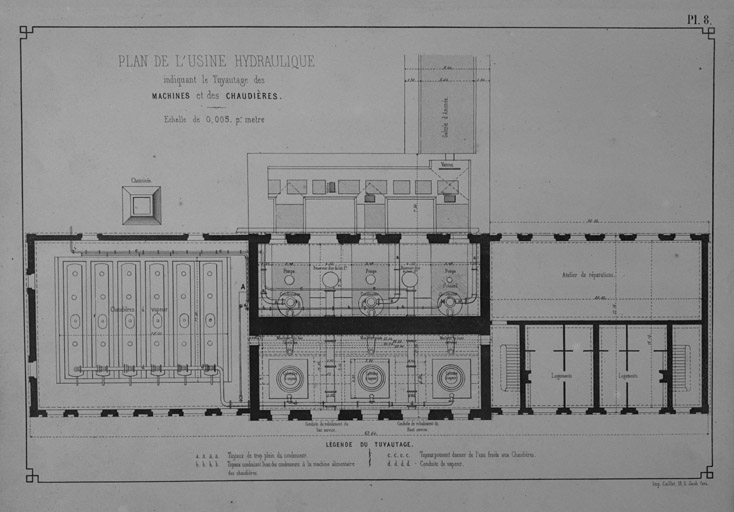

DUMONT Aristide, les eaux de Lyon et de Paris..., 1862, pl. 8.
-

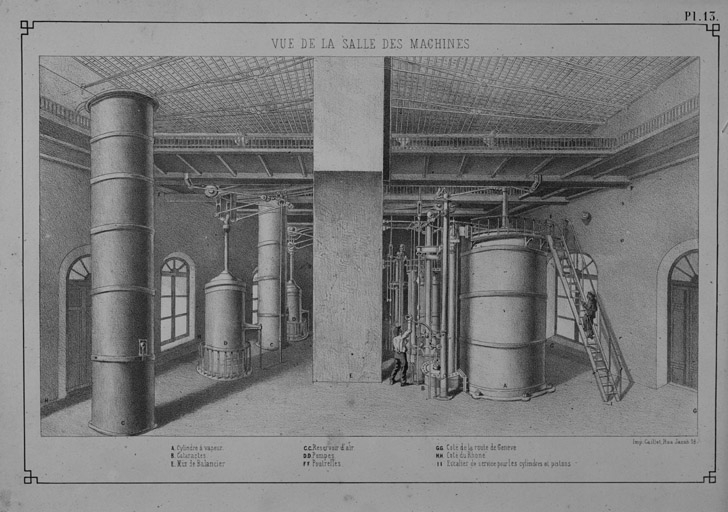

DUMONT Aristide, les eaux de Lyon et de Paris..., 1862, pl. 13.
