AC Lyon. 850Wp/2. Ville de Lyon, Nouveau Cimetière de la Croix-Rousse, Projet d’entrée (avec bureau du gardien et sanitaires), Devis estimatif des travaux à exécuter, décembre 1969, Direction de Monsieur Bourdeix, architecte DPLG, 27 quai Romain-Rolland Lyon 5e.

Extraits :

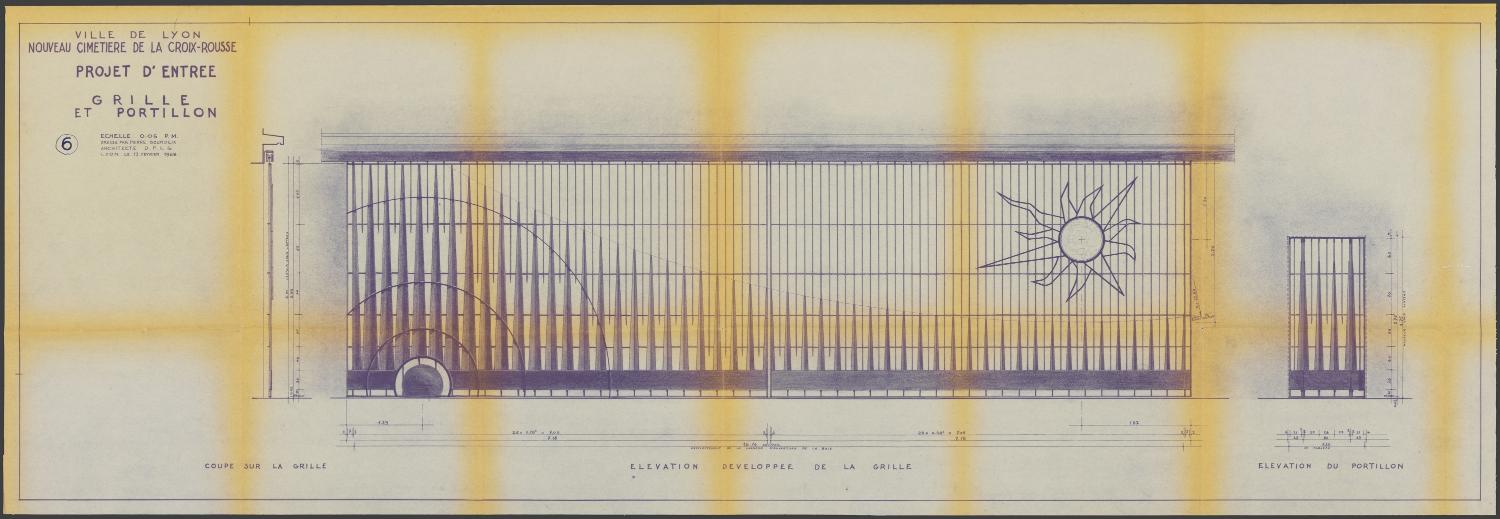

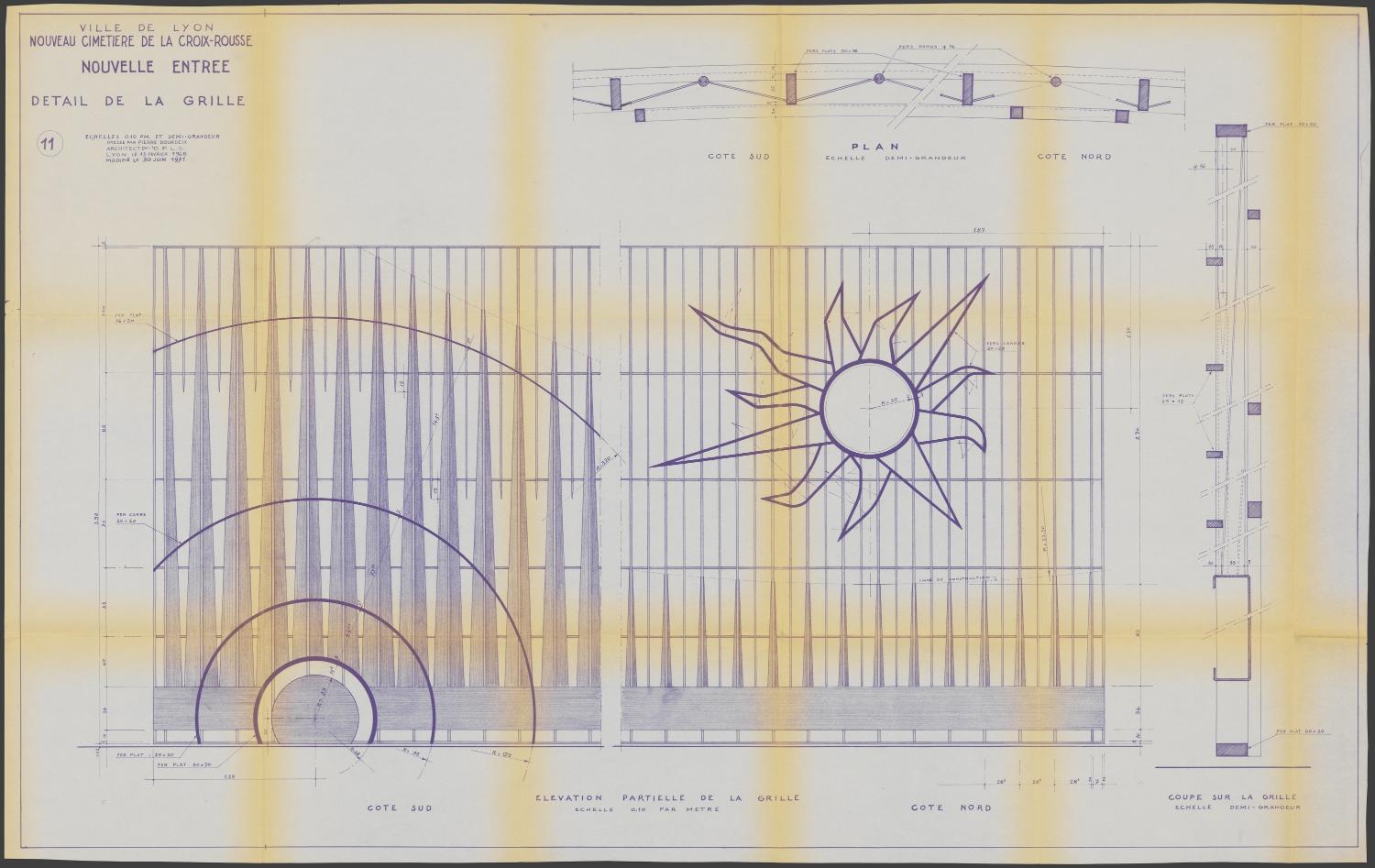

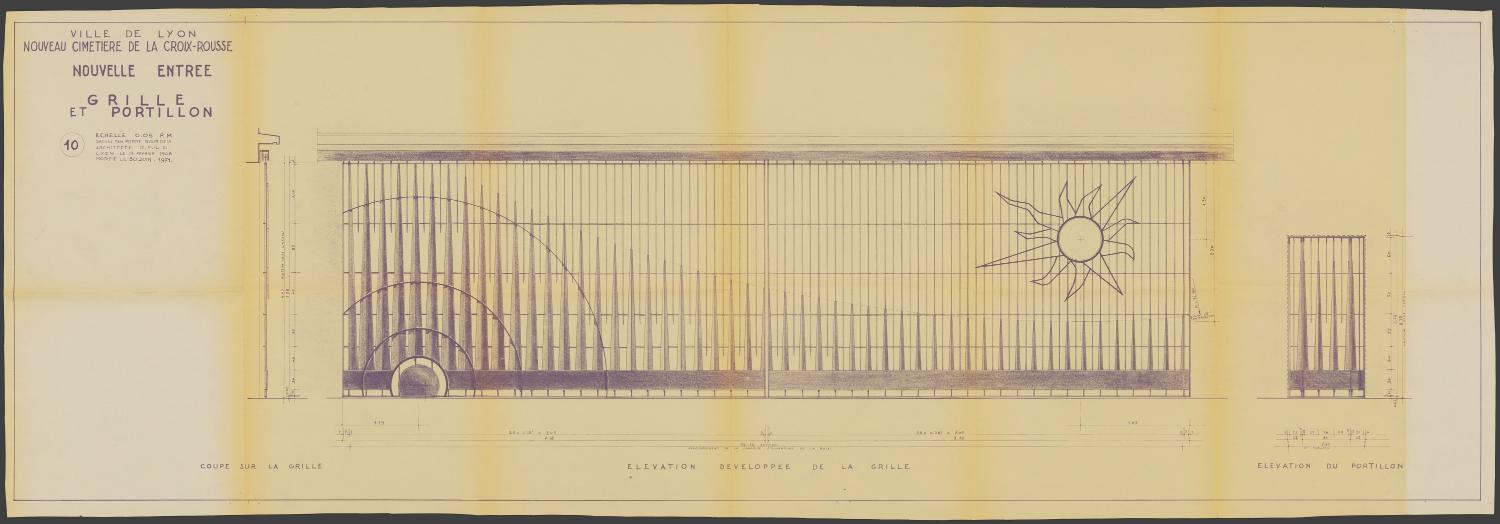

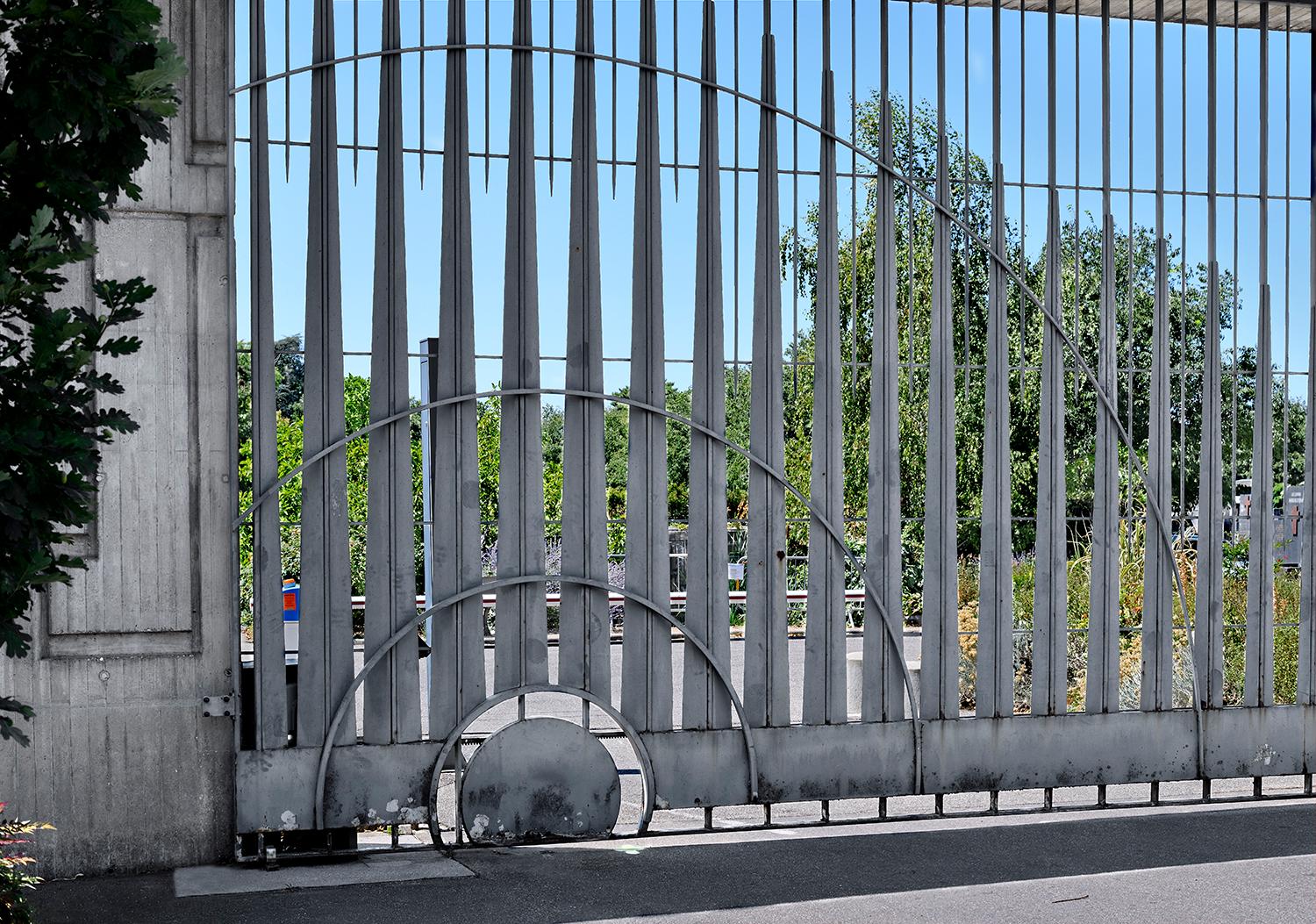

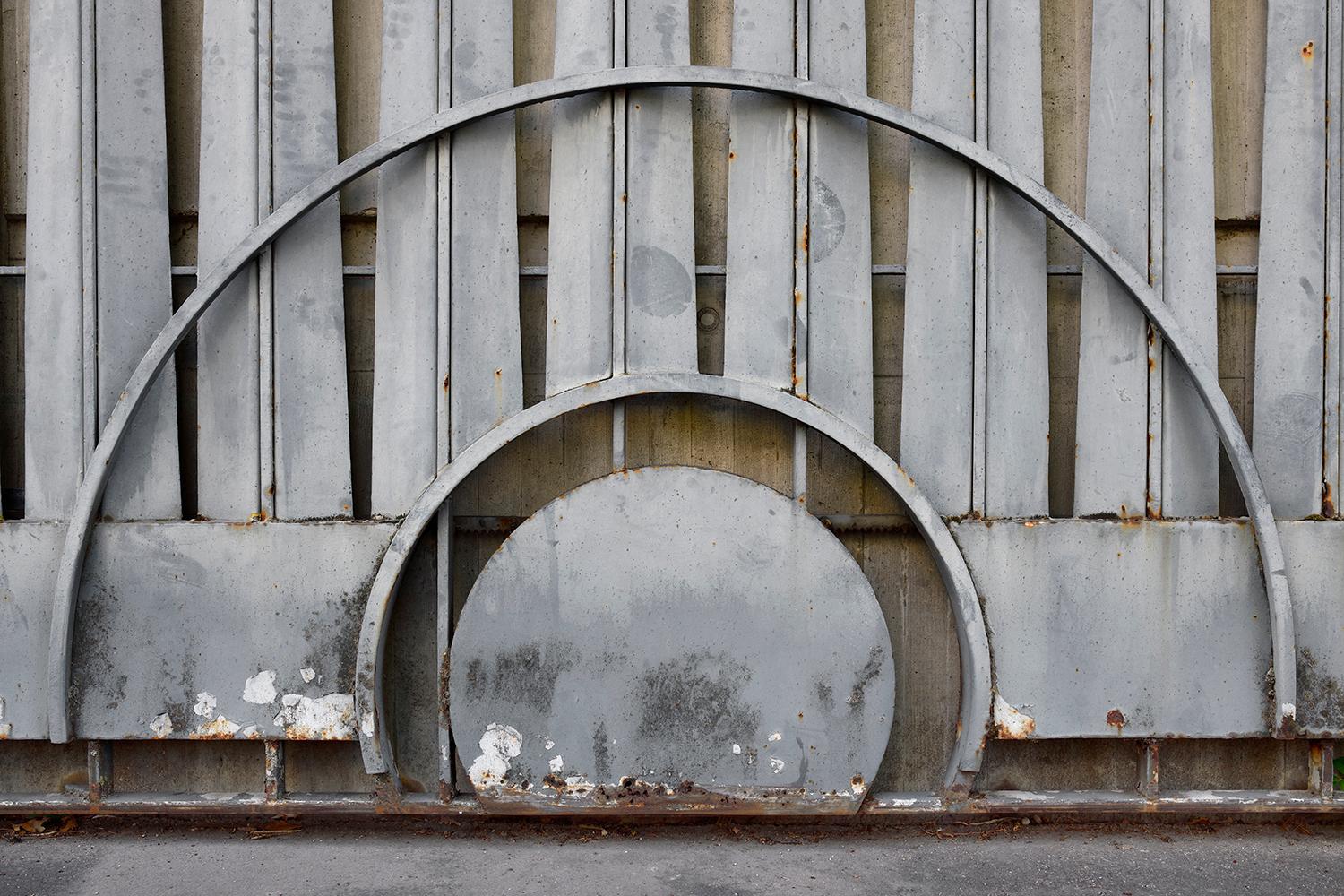

p. 3 -Grille d’entrée, Grille composée de deux parties coulissantes cintrées en plan (rayon 37, 500) et comprenant :

Pour 1 vantail de 7,07 x 4,00 :

Encadrement en tube carré de 80 x 80 profil à froid y compris coupes et angles soudés.

Soubassement avec 2 traverses et montants en tubes de 80 x 40, panneaux en tôle de 30/10e, larg. 0,34, sur les 2 faces, y compris dressements de rives et soudures.

Encadrement intérieur en tube de 80 x 80 et fer plat de 100 x 6.

4 traverses horizontales et 25 barreaux verticaux en tube de 40 x 20 assemblés.

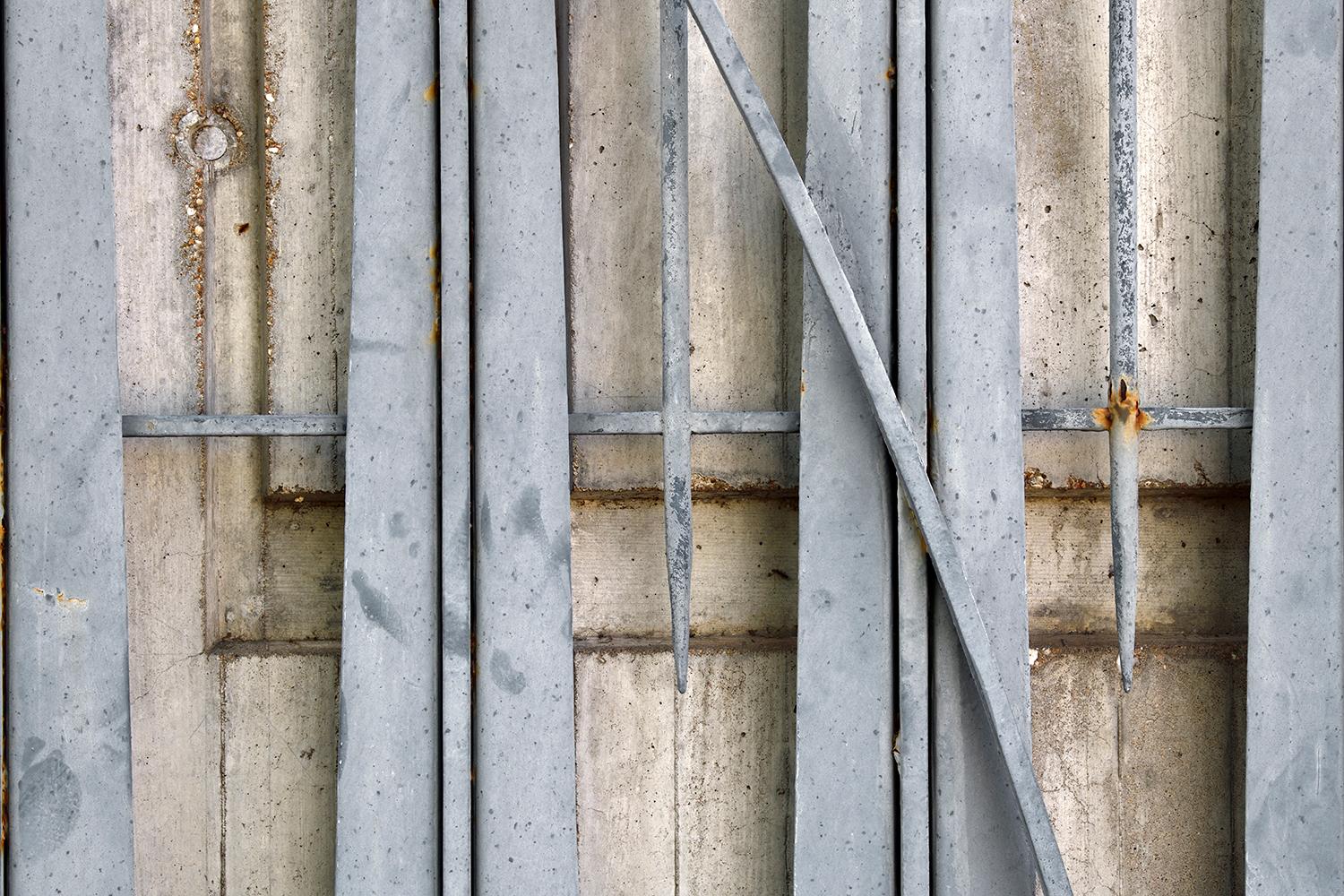

Barreaux verticaux entre les flèches en fer carré de 22 avec extrémités appointie.

Flèches composées de 2 parties en tôle de 40/10 pliée, et d’un montant en tube de 40 x 20.

Battue fer plat au centre.

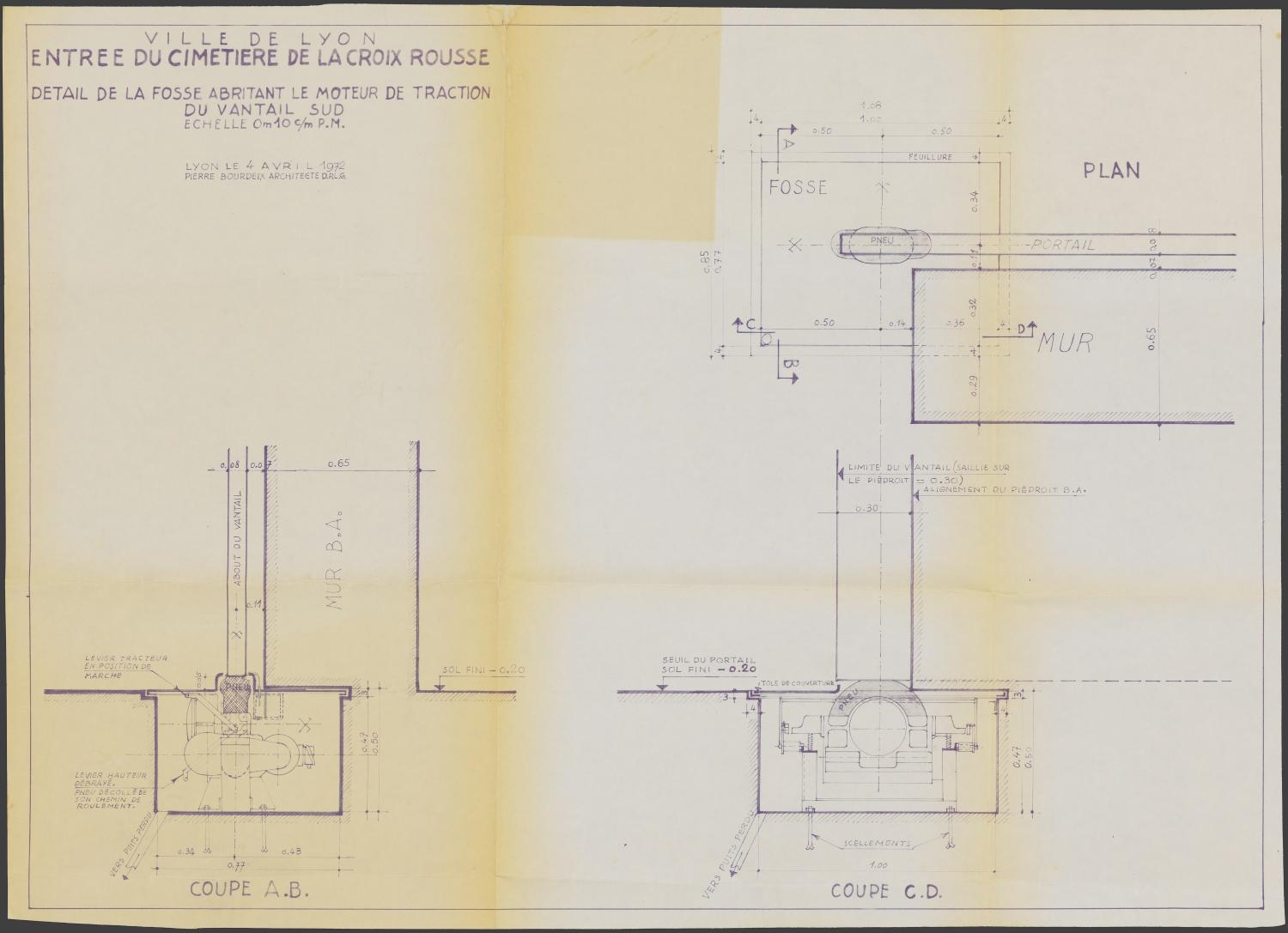

Suspension du vantail par 2 chariots à 8 galets à billes, fixation sur cadre.

p.6 -Entrée du cimetière : Peinture soignée à l’huile 2 couches sur grille d’entrée y compris rechampissages et protection des parois des murs restant brut de décoffrage. Peinture soignée, 1 couche minium, 2 couches glycéro.

Les murs devront être protégés d’une manière très efficace aucune racle de peinture ne devant apparaître sur ce mur non peint.

Np – lot n°8 Vitrerie, Mur d’entrée, Lanterne : fourniture et pose sur châssis béton de verres de couleur St Just/Loire y compris joints au pourtour (suivant plan de détail 3A de l’architecte) Dimensions 0, 65 x 0, 30 ou 0, 30 x 0, 30
