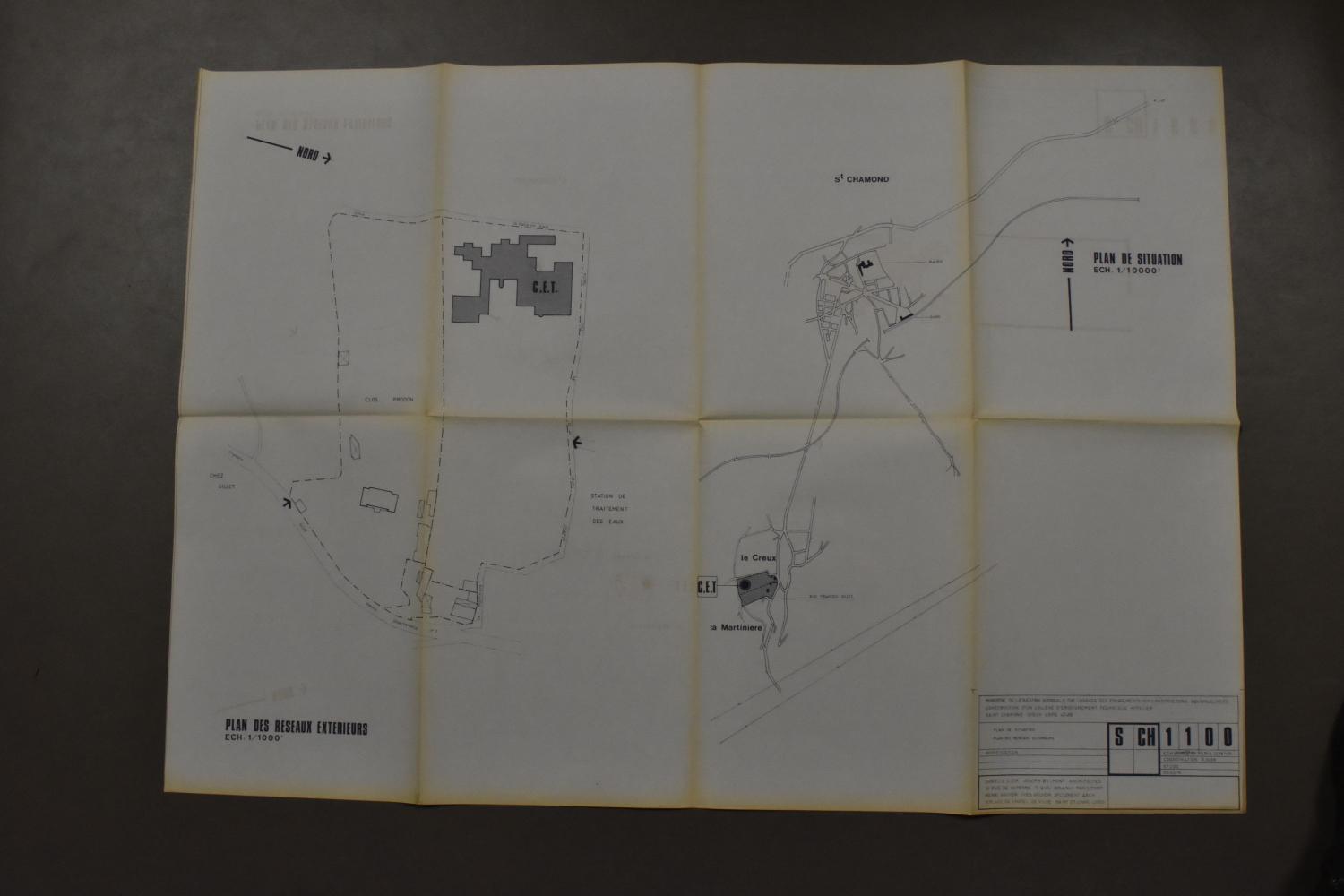

I-Situation

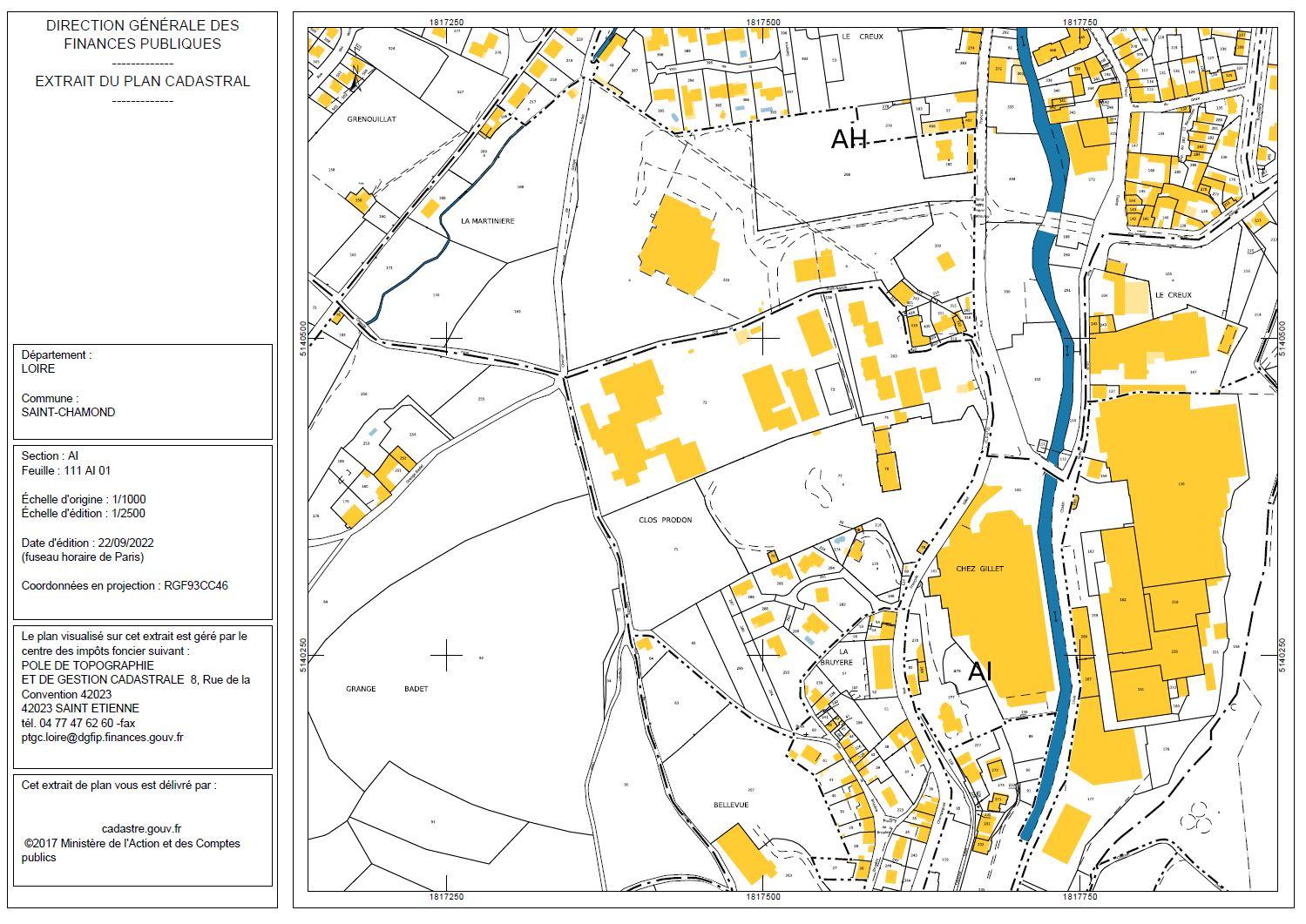

Deux terrains contigüs au lieudit "La Bruyère" sont propriété de la ville de Saint-Chamond. Ils sont situés au sud de la ville de Saint-Chamond et du quartier d'Izieux, en bordure de la zone rurale et sont desservis par la rue François-Gillet.

L'un se nomme le Clos Prodon et comprend une maison de maître dont l'aménagement est en cours ainsi qu'un parc bien aménagé.

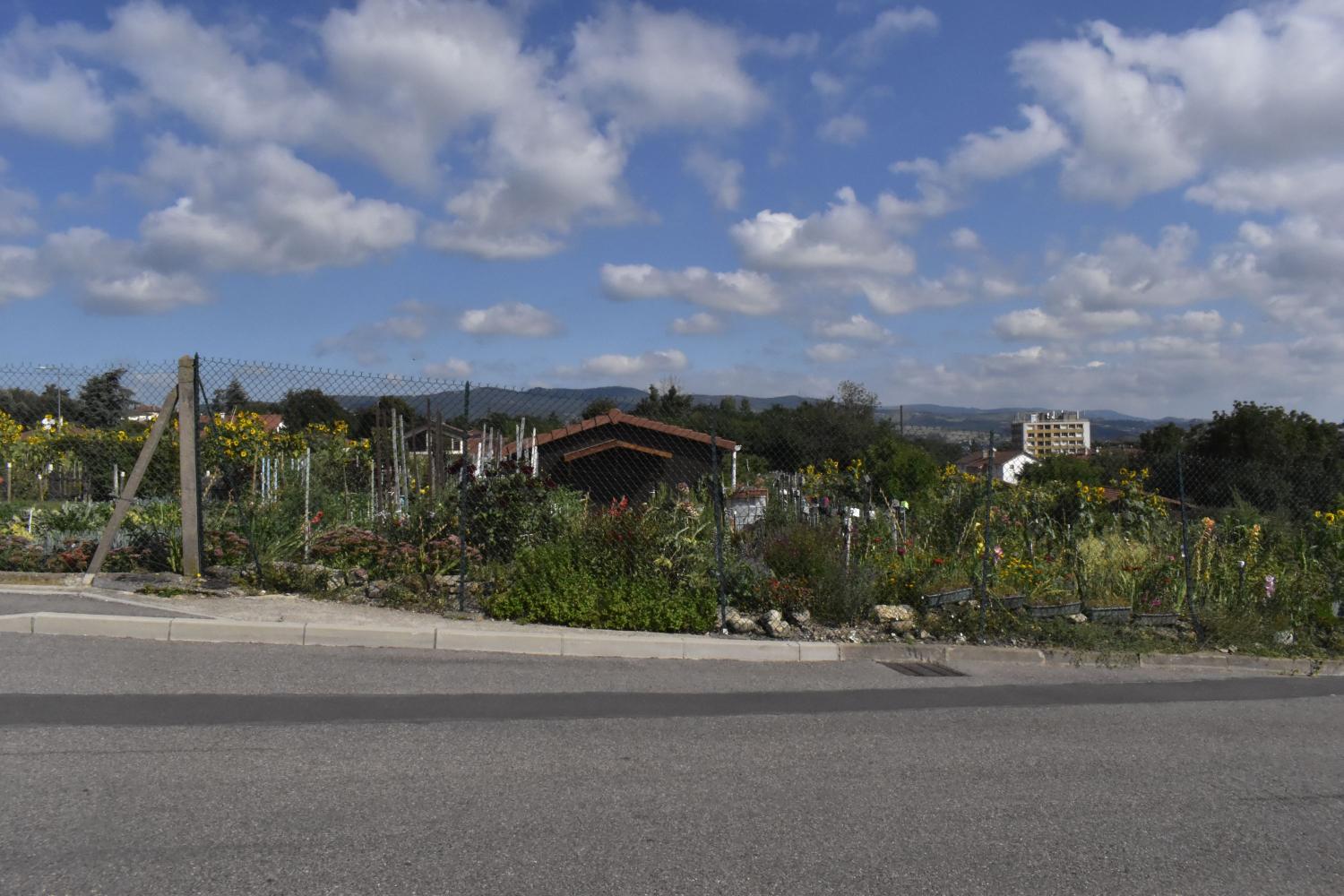

L'autre nommé Clos de la Martinière ne comprend aucune construction. Il est délimité au nord par le chemin rural du Pont Mantin, n°31, à l'est par le chemin de La Martinière, à l'ouest par le chemin rural n°2, au sud par un mur de clôture bordant la propriété Prodon.

II-Le terrain

Le Clos de la Martinière présente une déclivité d'ouest en est répartie sur trois zones.

Partie basse : pente de 5 à 8 %. le sol ne pose pas de gros problèmes de fondations, encore que les pieux ou puits soient préconisés en cas de bâtiments à plusieurs niveaux.

Partie médiane : pente variant de 10 à 22 %. Les sondages ont révélé deux types de limons sur une épaisseur de plus de 6 m. Aussi le CETE qui a réalisé cette reconnaissance préliminaire préconise-t-il d'éviter l'implantation de bâtiments lourds dans ce type de sol.

Partie haute : pente allant de 22 % à [2]9 % : sol offrant de bonnes possibilités de fondations.

Par ailleurs, la surface du Clos de la Martinière est de 29.816 m2, d'où il faut déduire la parcelle n°75 135 de 7 240 m2 en partie basse du terrain, la propriété des sols n'étant pas tout à fait réglée.

La surface affectée au CET proprement dit sera de 18 720 m2.

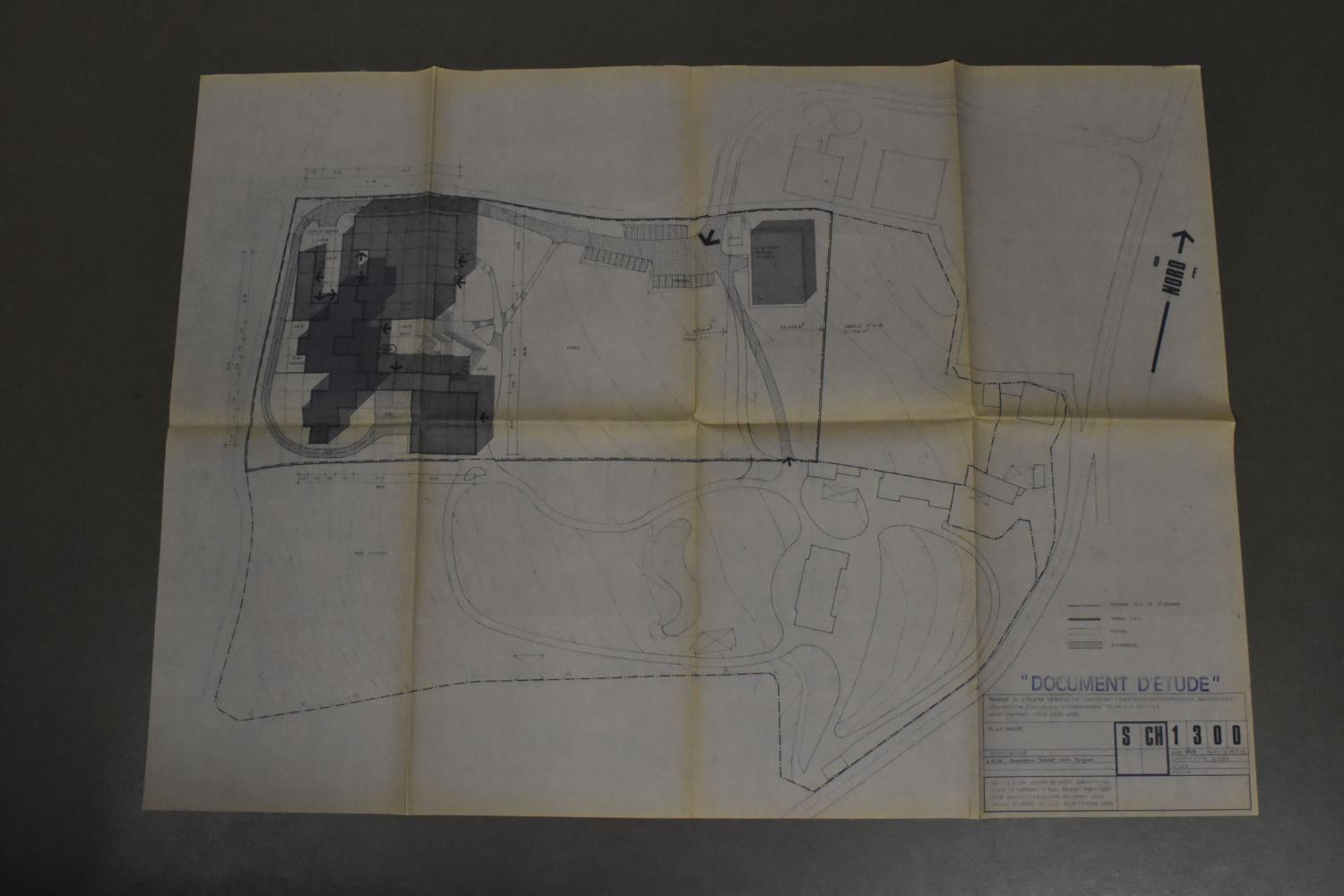

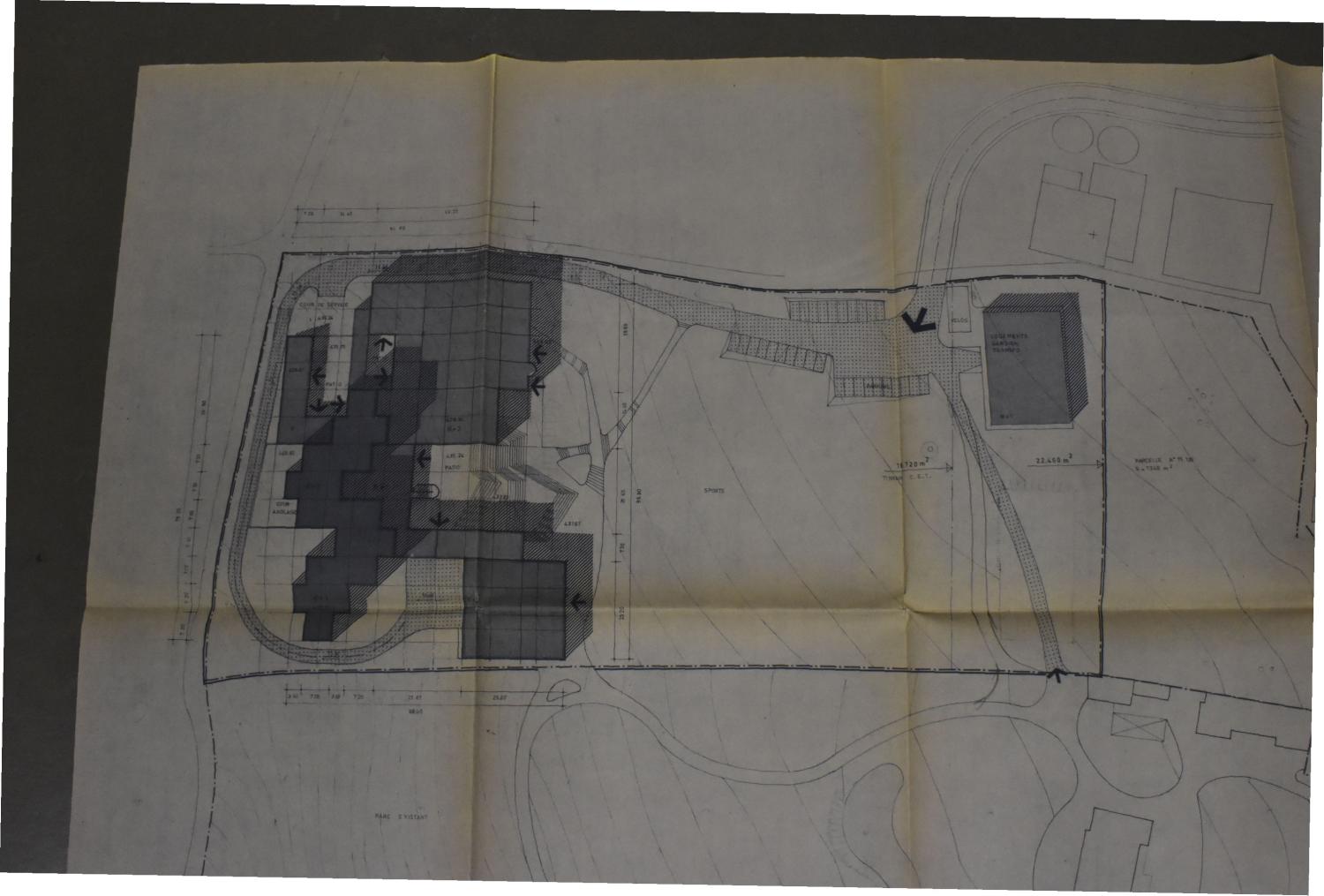

III. Implantation du CET.

L'implantation a été définie en fonction de la disponibilité des terrains et de la nature du substratum tel que défini ci-dessus.

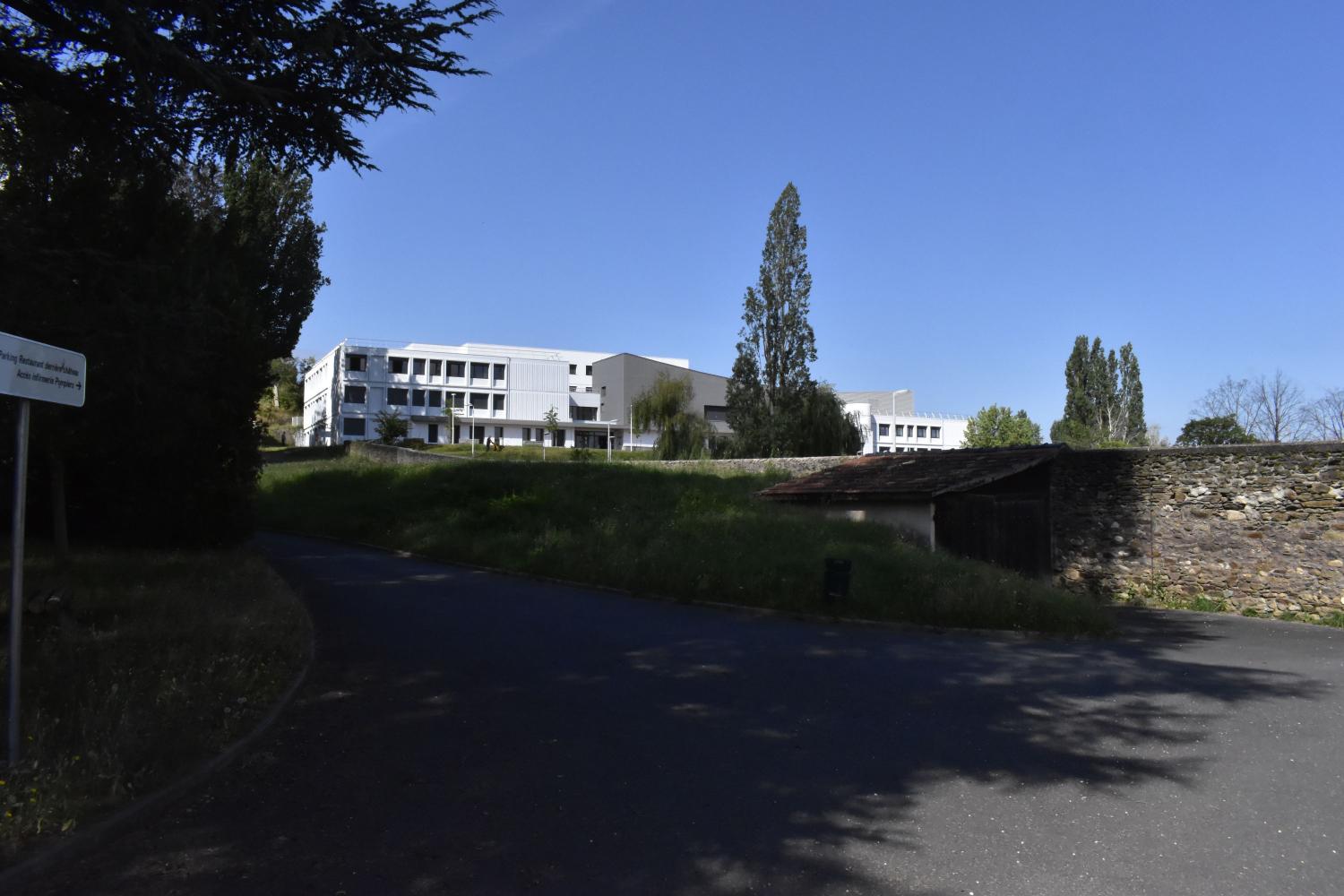

Le CET se trouvera en partie haute du terrain, en bordure du chemin rural n°2 encastré dans la zone pentue.

Les bâtiments seront plus particulièrement orientés vers la vue, à l'est.

Etant donné la configuration du terrain, le CET sera traité en un volume compact comprenant la majorité des services à l'exclusion des logements de fonction.

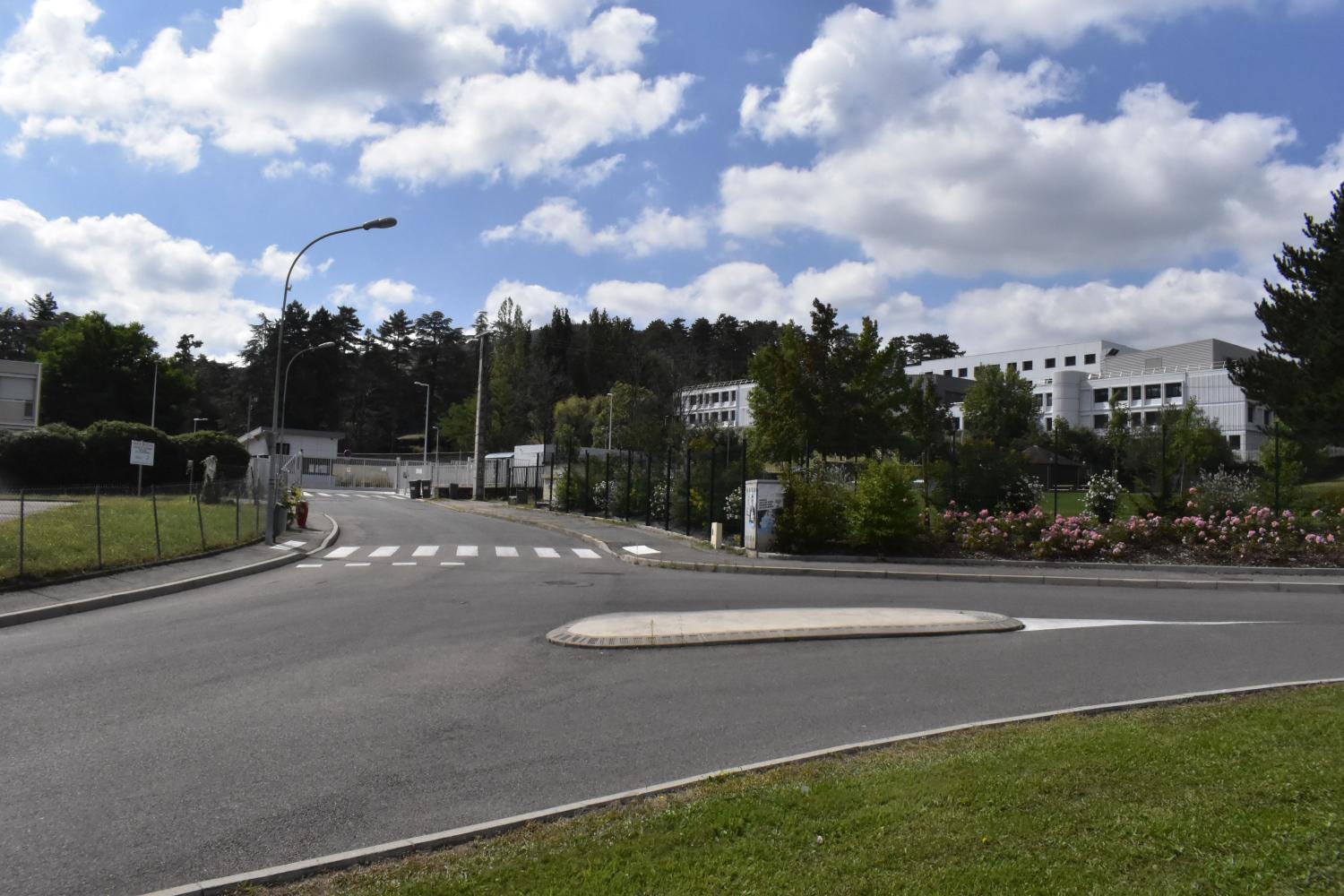

Les accès et parkings automobiles se feront au nord par une voie communale projetée en limite de la station de traitement d'eau potable.

Le parc à voitures et cycles sera aménagé à proximité de cet accès principal. Le bâtiment des logements de fonction étant rattaché à cet ensemble, et comprenant la loge du gardien, la surveillance du parc en sera facilitée.

IV-Voierie intérieure

4.1.Comme il est indiqué en III, l'accès principal automobile se fera au nord du terrain en partie médiane. Ce sera aussi un accès de service pour le CET desservant les cours de service où aboutiront les livraisons, les ambulances ou le service incendie s'il y a lieu.

Par ailleurs, une liaison de service est prévue avec la maison Prodon et avec sa cuisine d'application par une voie carrossable située dans la zone basse.

Enfin, une voierie destinée aux Services de Sécurité longe les côtés sud et ouest du CET et pourrait être soit confondue, soit raccordée avec le chemin de la Martinière.

4.2. Voierie piétons

Des cheminements avec emmarchements lorsqu'il y a lieu, sont prévus et se raccorderont en plusieurs points au parc de la maison Prodon. Ce parc en effet, sera un lieu privilégié de promenade et de détente.

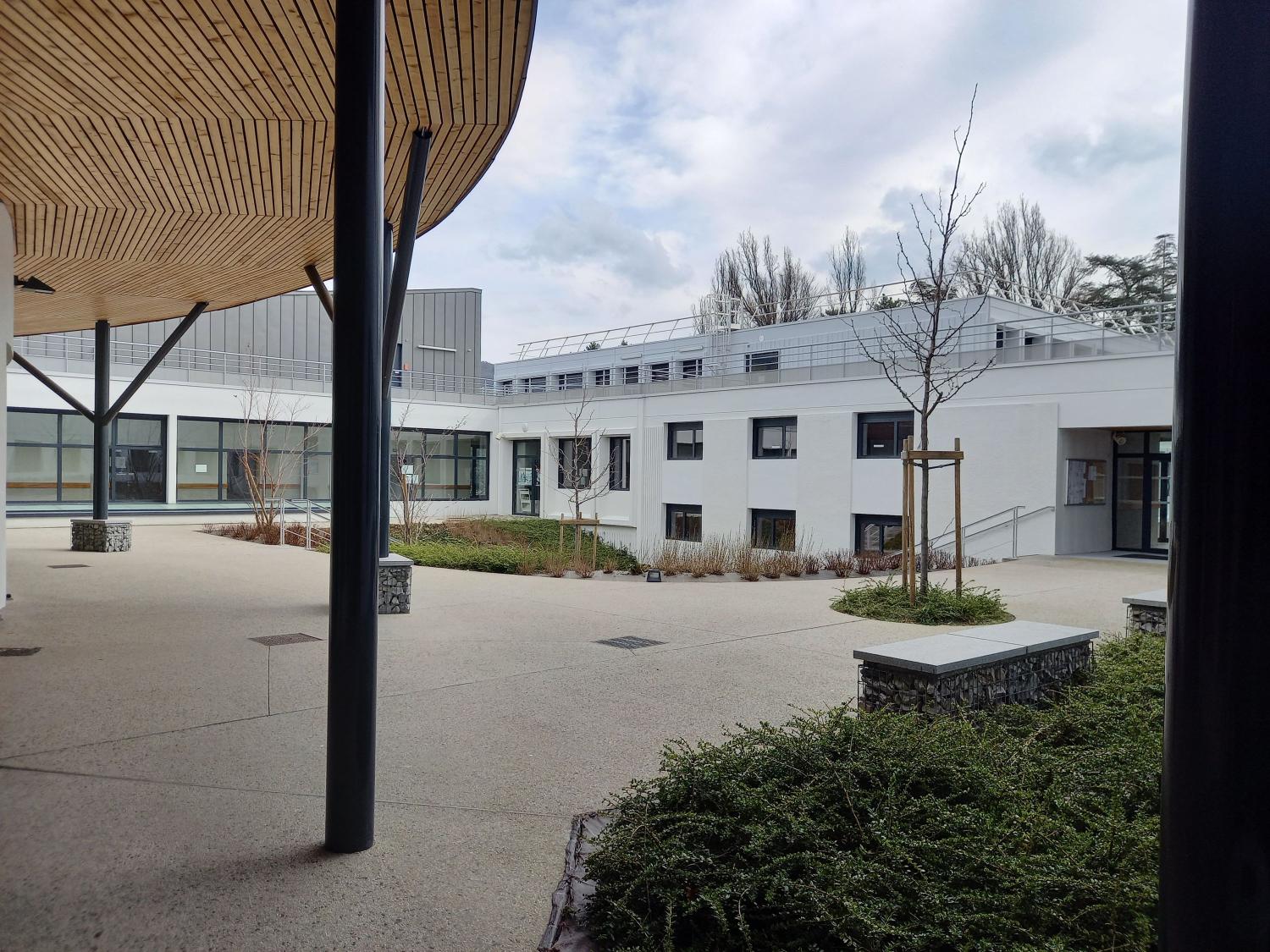

Ces chemins aboutiront au patio ou jardin intérieur fermé sur trois côtés, ouvert à l'est. Ce jardin fera l'objet d'un soin particulier tant par ses plantations, que par ses traitements de sol : sa vocation en effet sera d'être un lien entre les divers corps de bâtiment, et de servir de lieu de rencontre. Des gradins y seront construits.

Le traitement de ce patio permettra notamment d'y intégrer une oeuvre dans le cadre du 1%.

V. Description des bâtiments

5.1. Parti architectural adopté

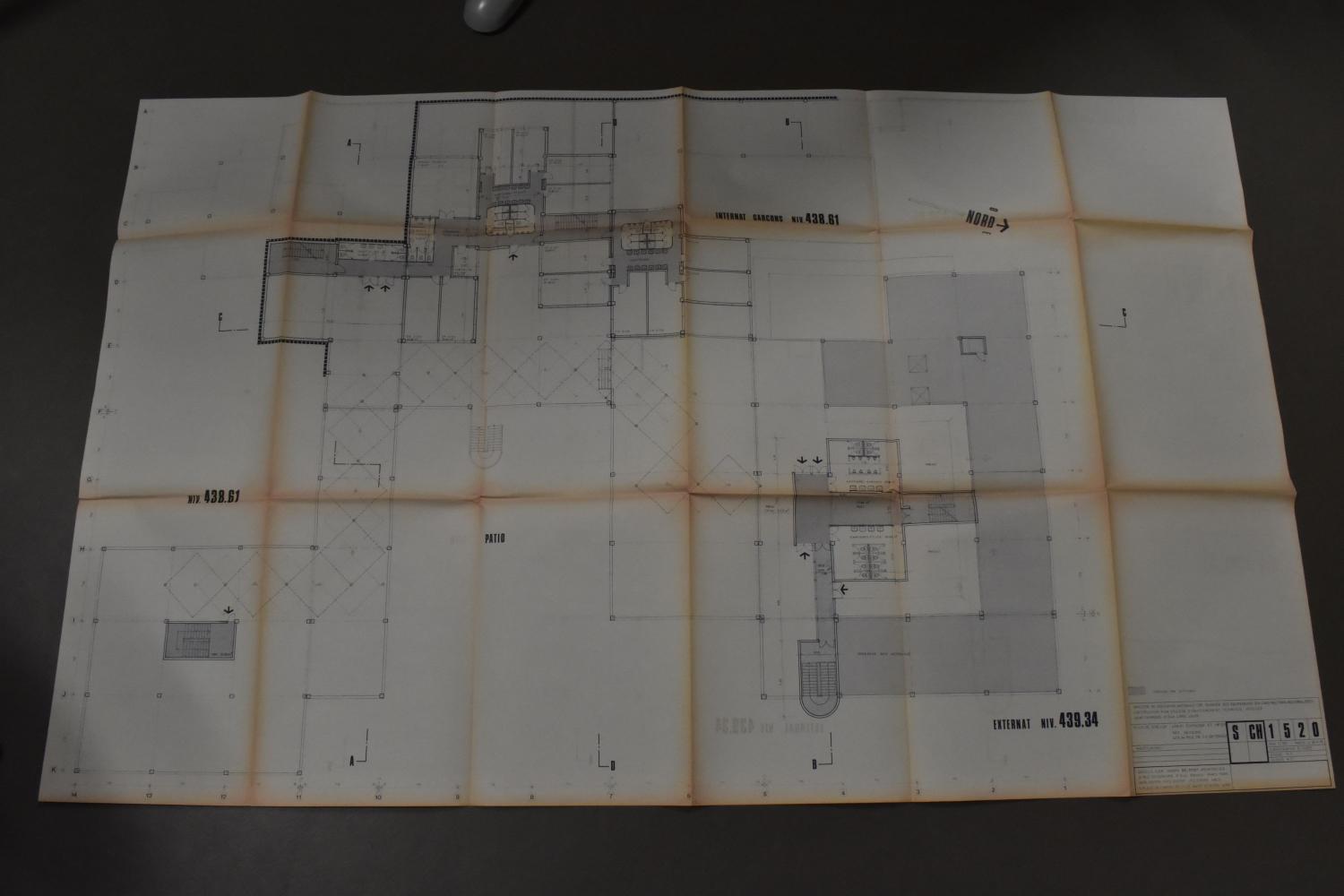

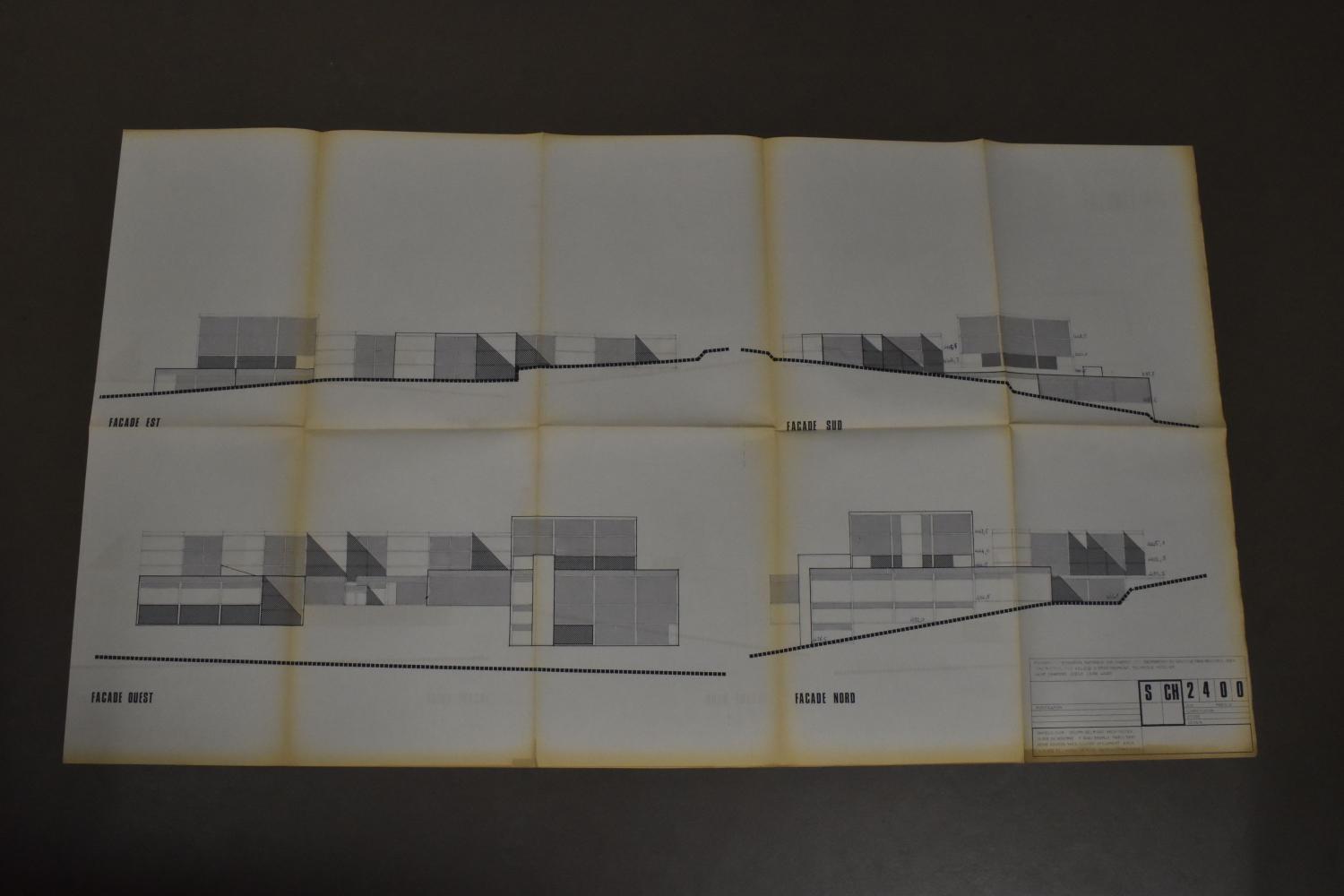

L'ensemble des bâtiments est composé de telle sorte que les secteurs soient bien différenciés tout en gardant un volume compact, orientés face à la vue vers l'est, et répartis autour d'un espace central nommé PATIO.

Les secteurs d'activité sont les suivants :

-Internat et son infirmerie avec le bloc médical.

-Ateliers et leurs annexes, répartis sur plusieurs niveaux. Le niveau principal est celui des cuisines en liaison avec la salle polyvalente.

-Externat sur deux niveaux situés au-dessus du préau et des clubs d'élèves.

-Préau-salles de réunions élèves et professeurs-CDI : forment un tout.

-Logements : ils sont prévus dans un bâtiment séparé, situé en contrebas, relativement isolé du CET

Il est à noter que tous ces secteurs d'activité sauf les logements de fonction sont reliés entre eux par un circuit intérieur horizontal ou vertical de telle sorte que l'on puisse toujours aller d'un point à un autre sans sortir à l'extérieur.

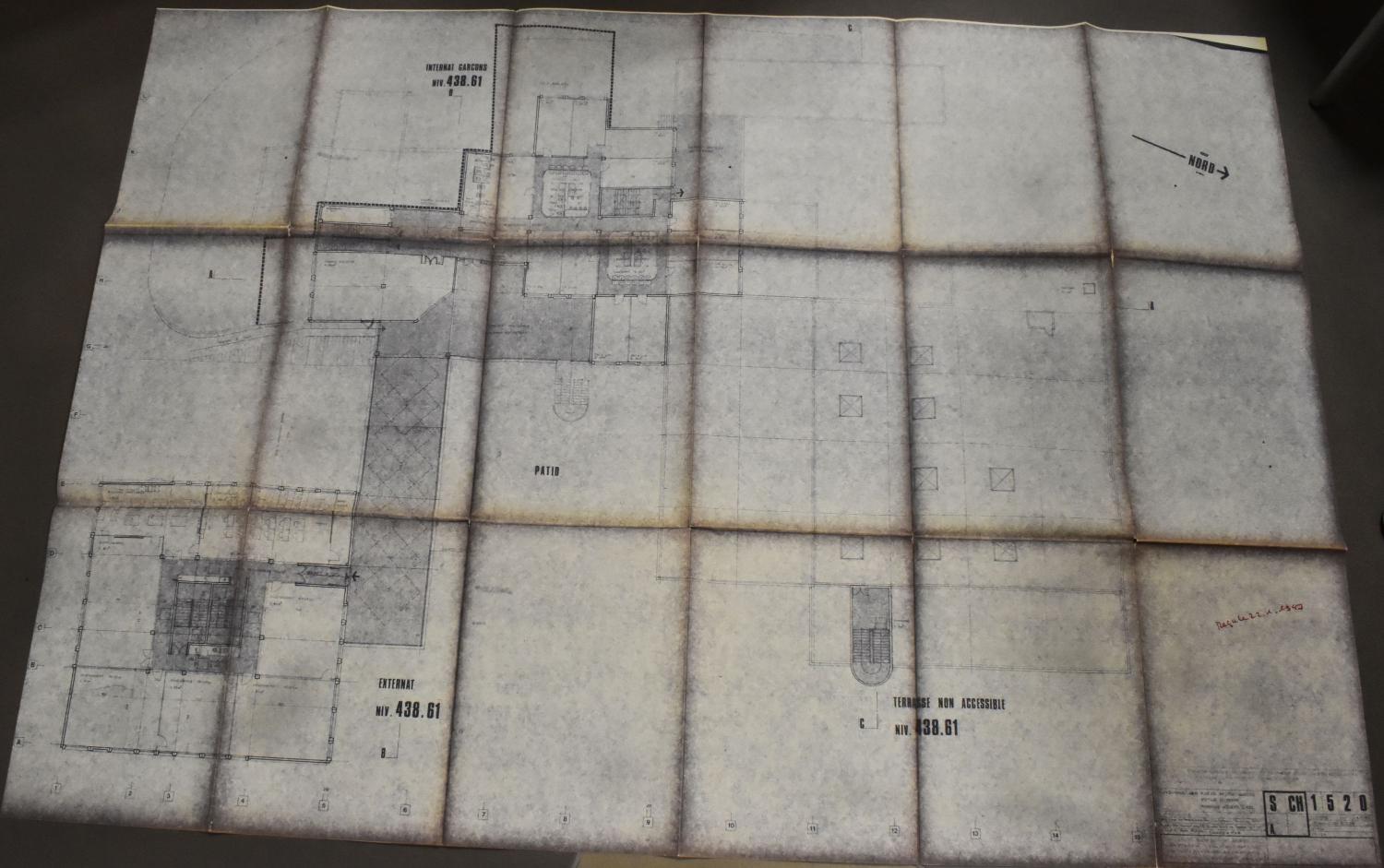

De plus, l'un des niveaux en terrasse, nommé N. 438,6 sera partiellement accessible et contribuera à faciliter la liaison entre l'internat et les différents secteurs d'activité.

Une circulation couverte y est prévue sous forme d'auvents de toile. Ce niveau, qui donne sur le patio et qui lui est relié par un escalier extérieur, devrait être un lieu d'animation et de rencontre complémentaire au jardin intérieur.

5.2. Procédé de construction -Structure

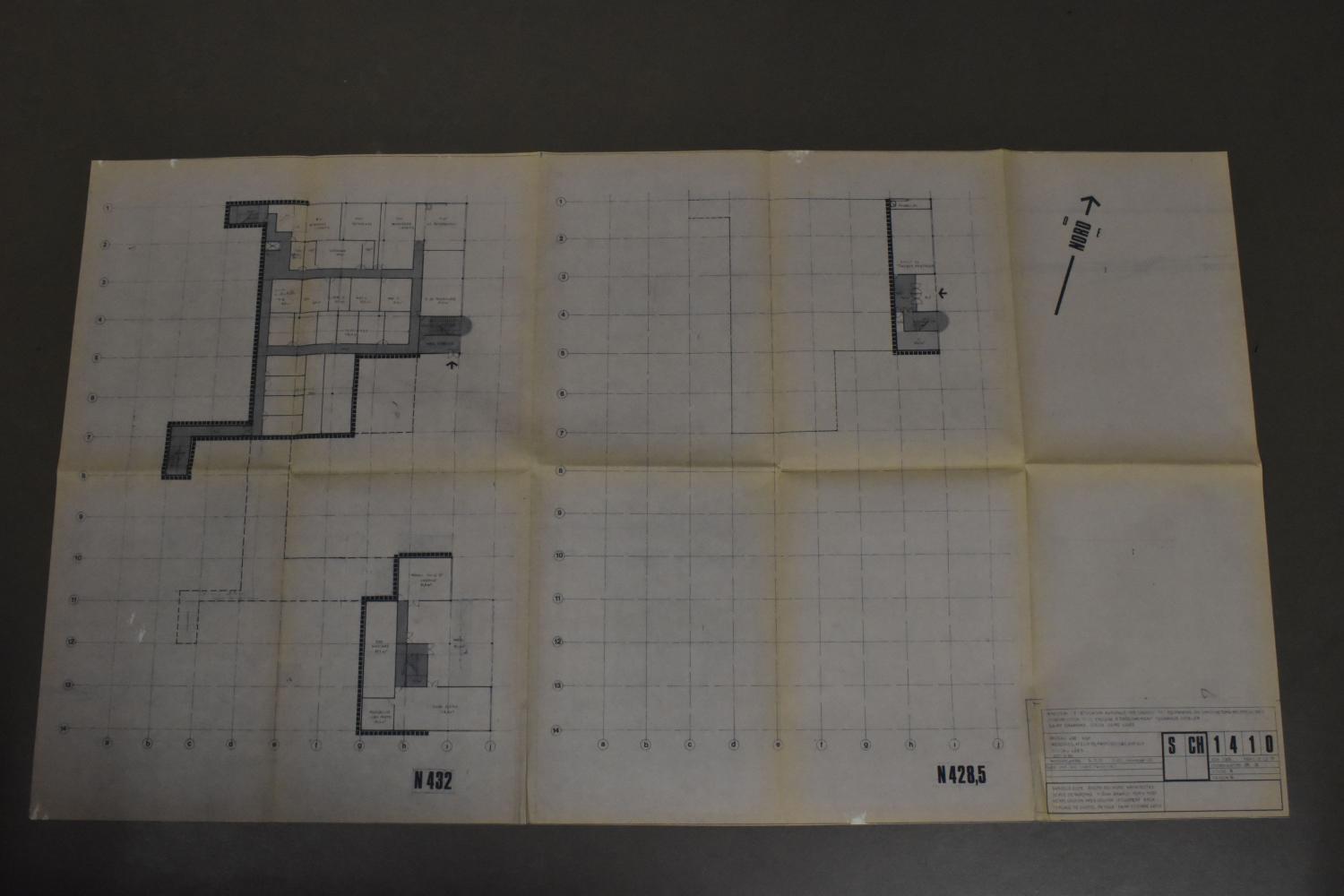

La conception d'ensemble est basée sur la trame de 7,20 m x 7,20 m et ses sous-trames à l'exception de la salle polyvalente dont la portée est de 14,40 m. Il a été tenu compte de la structure du procédé choisi dans l'étude du projet.

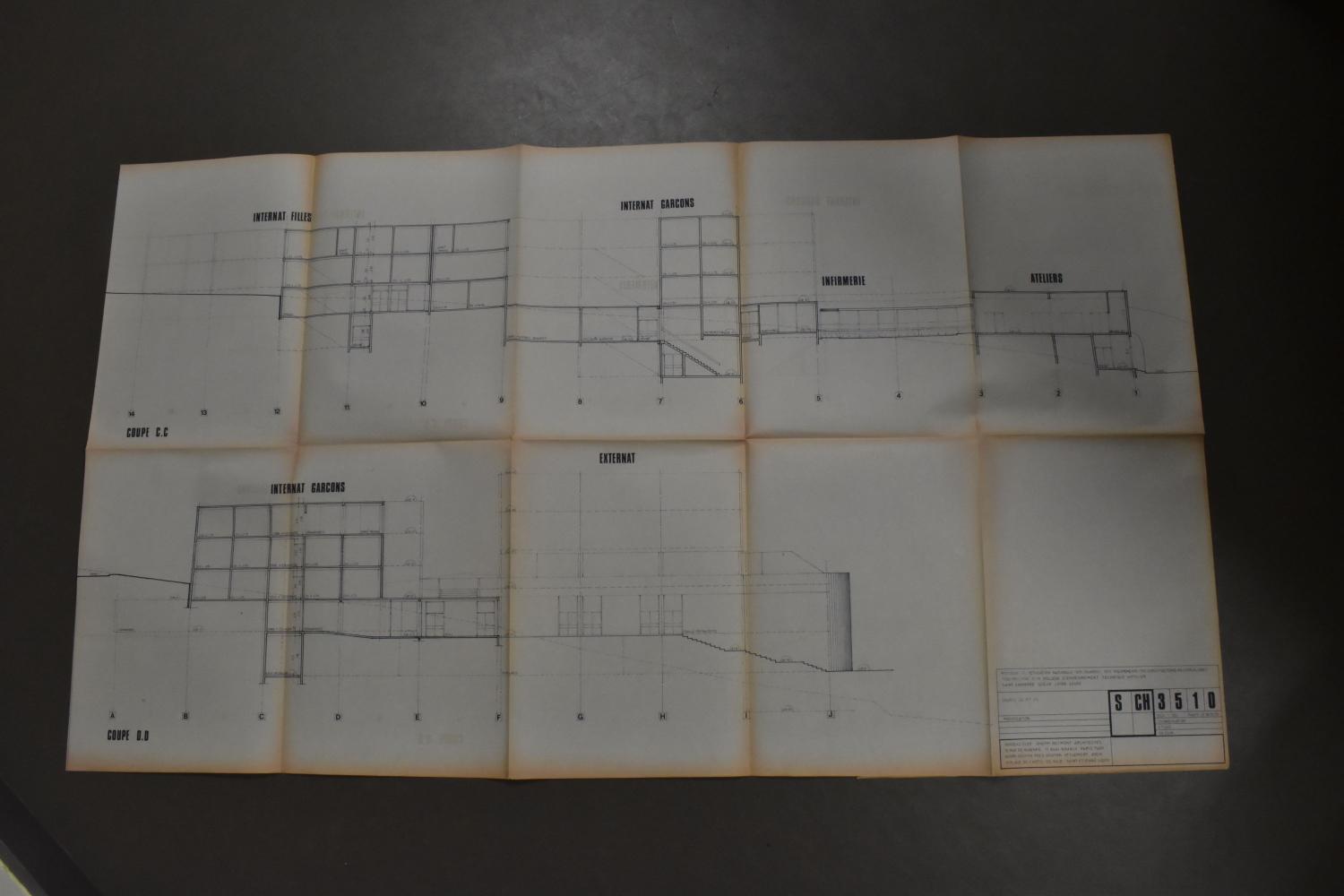

5.3. Internat

5.3.1. 240 internes répartis en chambres de 4 lits sur 2 niveaux côté filles, sur 3 niveaux côté garçons, on trouvera également l'infirmerie groupée avec le centre médico-scolaire, ainsi que le logement de l'infirmière.

Ces locaux donnent sur une cour de desserte niveau haut, accessible aux ambulances et aux pompiers.

Une partie de cette cour sera traitée en patio paysagé.

5.3.2. Un type de chambre est proposé, à 4 lits.

Les chambres ont un espace de travail intégré. La surface pour 4 personnes entre axes est soit de 25,90, soit 22,70 m2.

Les sanitaires sont groupés en blocs destinés à 24 élèves, comprenant WC, urinoirs, douches, lavabos.

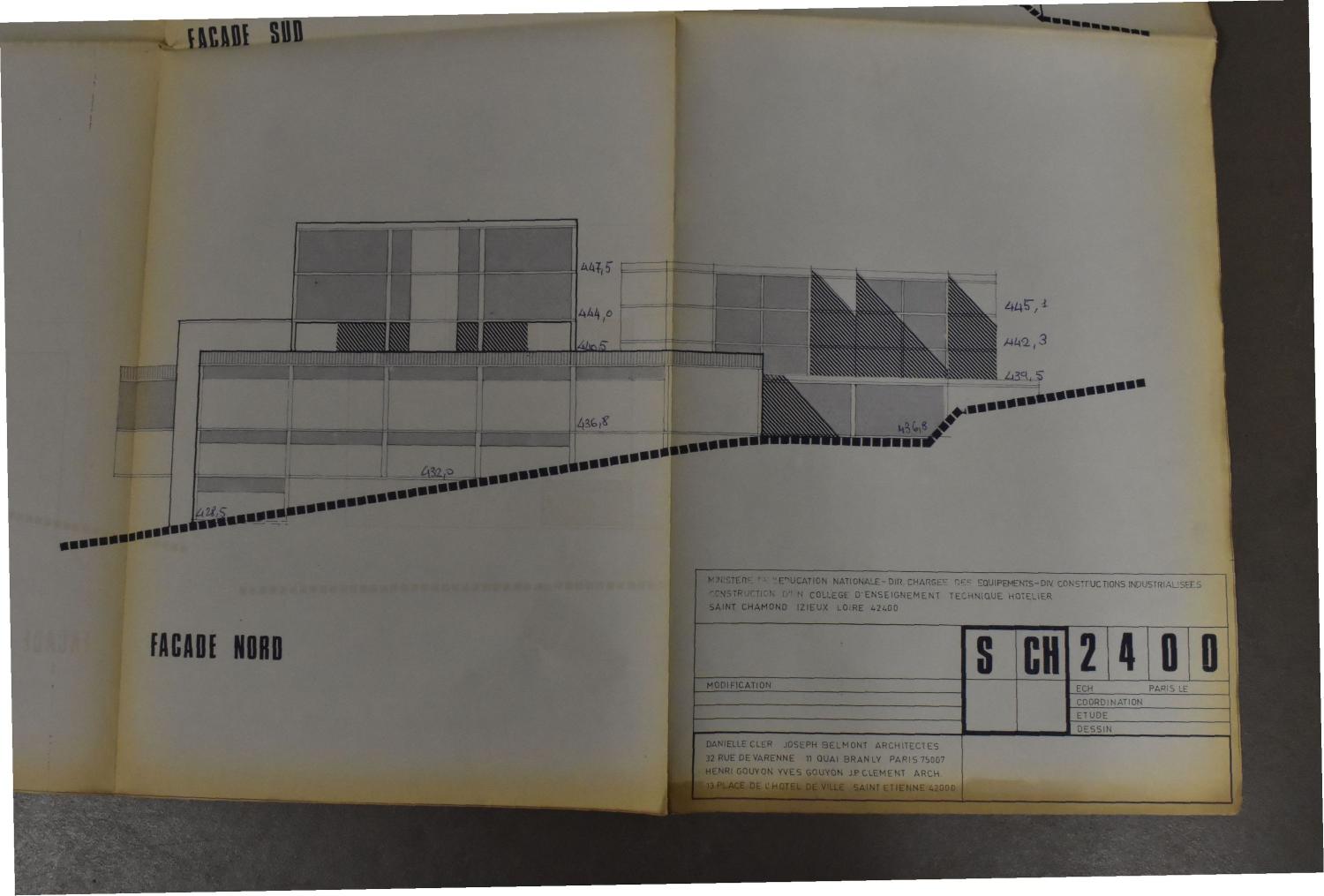

5.3.3. Cette organisation en plan est traduite en volumes par des décrochements de 3,60 ou 7,20 m, les façades étant tramées sur 3,60 m. Ces dispositions permettent de bien différencier l'architecture du CET -espaces de travail-, du CET -espaces logements-.

5.4. Ateliers et annexes

Ils sont répartis sur trois niveaux.

.le niveau inférieur, d'une petite surface, comprend notamment l'accès des élèves aux divers ateliers,

.le niveau intermédiaire, en partie aveugle, abrite aussi des réserves et des vestiaires. Le public y pénètre pour les manifestations diverses en salle polyvalente.

.le niveau supérieur comprend les cuisines pédagogiques et d'application, ainsi que l'accès des denrées à l'économat, donnant sur la cour de service.

Etant donné les surfaces de ces ateliers un complément d'éclairage zénithal, est prévu en toiture-terrasse.

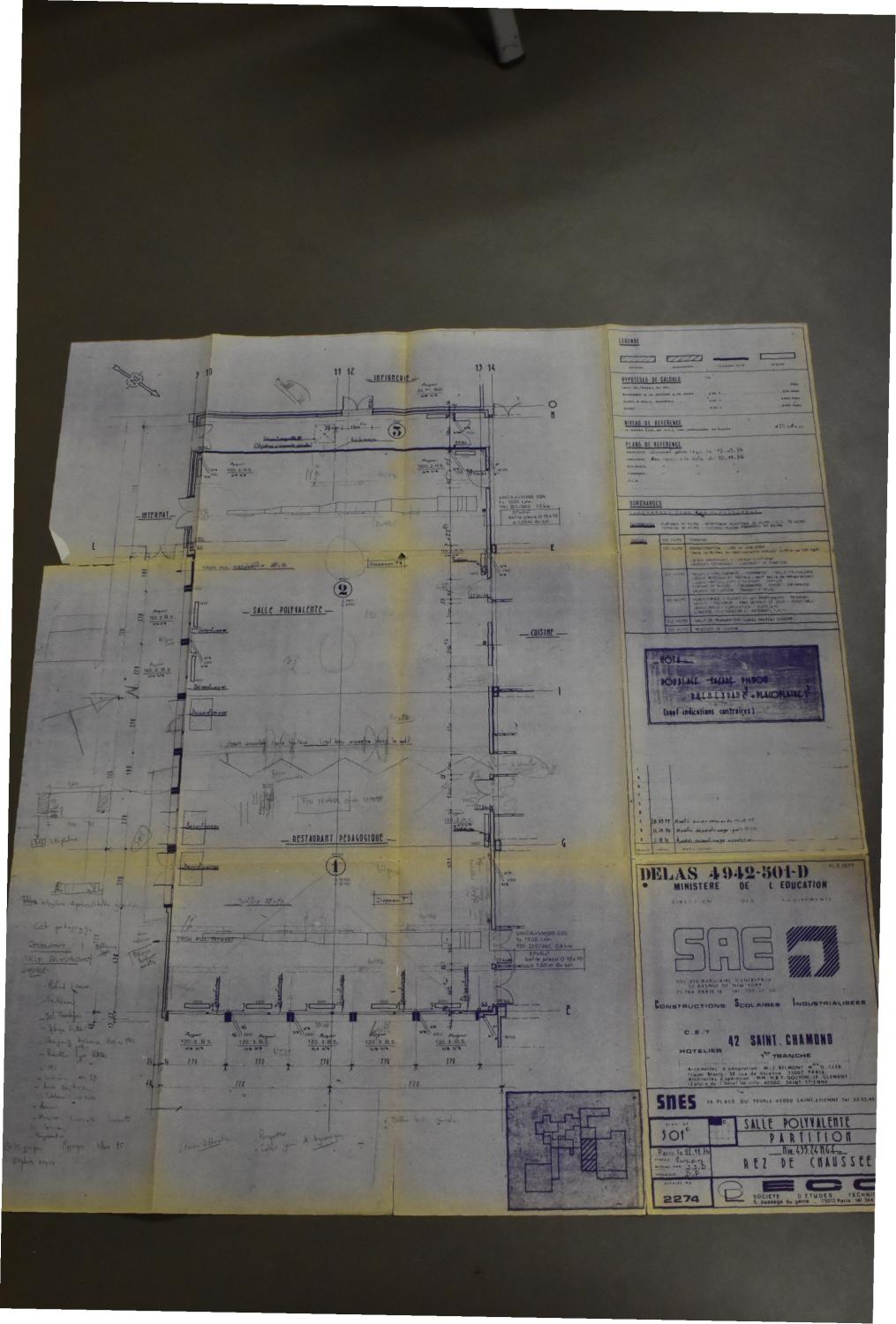

A ce niveau, se trouve également la salle polyvalente, qui donne de plain-pied sur le patio. Cette salle est de vastes dimensions grâce au cumul du restaurant pédagogique et de la salle polyvalente. Une séparation mobile est prévue. Côté cour de service, une galerie extérieure couverte protègera les accès en façade ouest.

5.5. Administration

Les locaux sont situés au même niveau que salle polyvalente et cuisine, et donnent de plain-pied sur le patio en façade est.

Par le patio, deux accès peuvent les desservir : soit le hall des élèves proche de la salle polyvalente, soit le hall du CDI et des salles de professeurs. L'un de ces halls peut être privilégié et devenir l'accès principal au collège, destiné aux visiteurs.

5.6. Externat

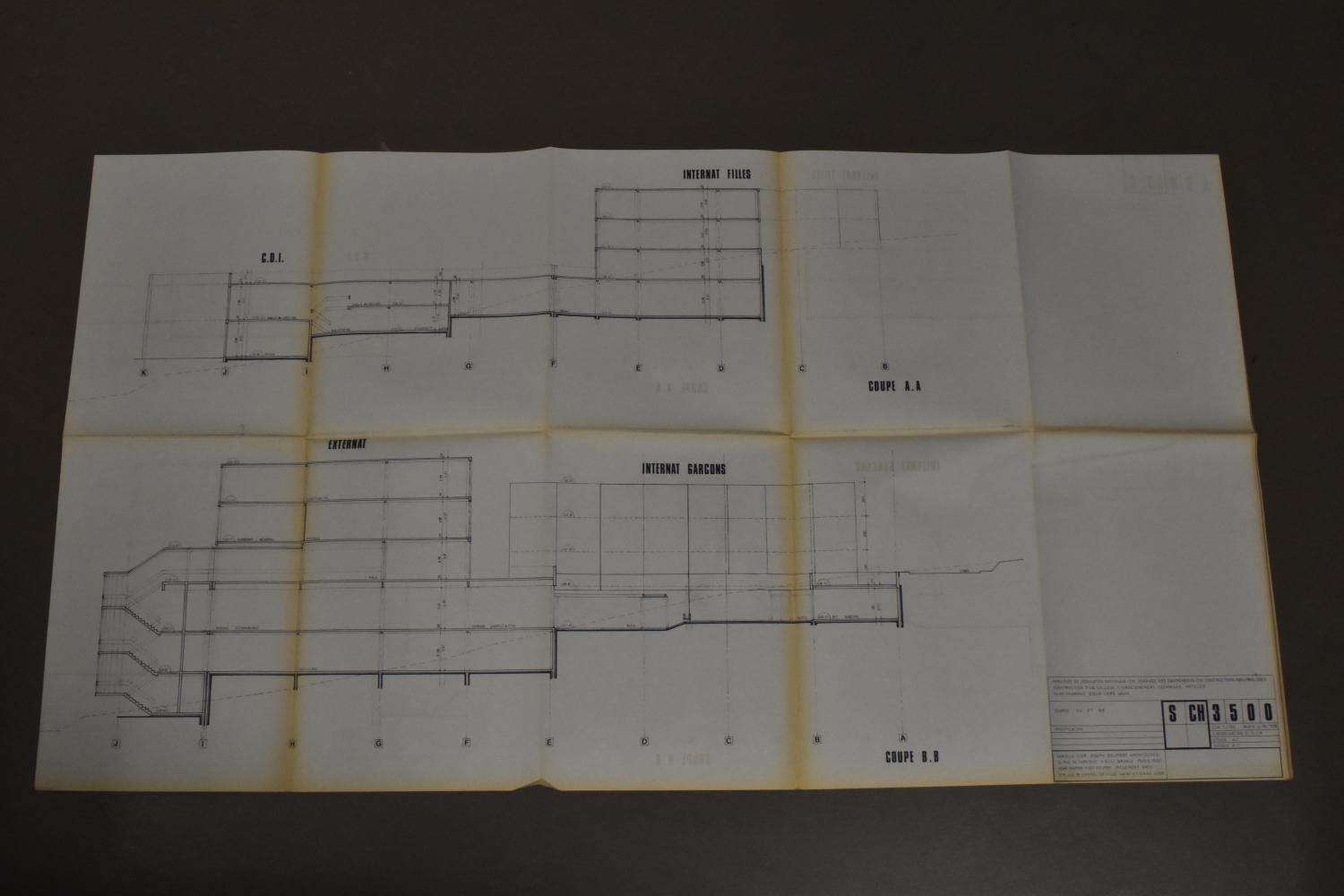

L'ensemble des salles d'enseignement sont groupées sur 2 niveaux dans un bâtiment à noyau central de circulation. Le niveau haut comprend des salles d'enseignement général ou spécialisé, et débouche sur la terrasse accessible.

Le niveau intermédiaire abrite, en plus des salles d'enseignement général, les salles de dessin et la salle polyvalente n°1. Cet étage correspond au niveau d'accès au CDI et communique avec lui.

On trouvera également à proximité du CDI les locaux destinés aux professeurs.

5.7. Préau - Centre de documentation

Le bâtiment abritant l'externat aura à rez-de-chaussée, l'organisation suivante : autour du préau abrité ouvert sur 2 côtés, s'organisent les locaux destinés aux élèves tels que salles de réunion, activités de groupe, foyers d'internes, etc...

La liaison avec le CDI proche sera verticale.

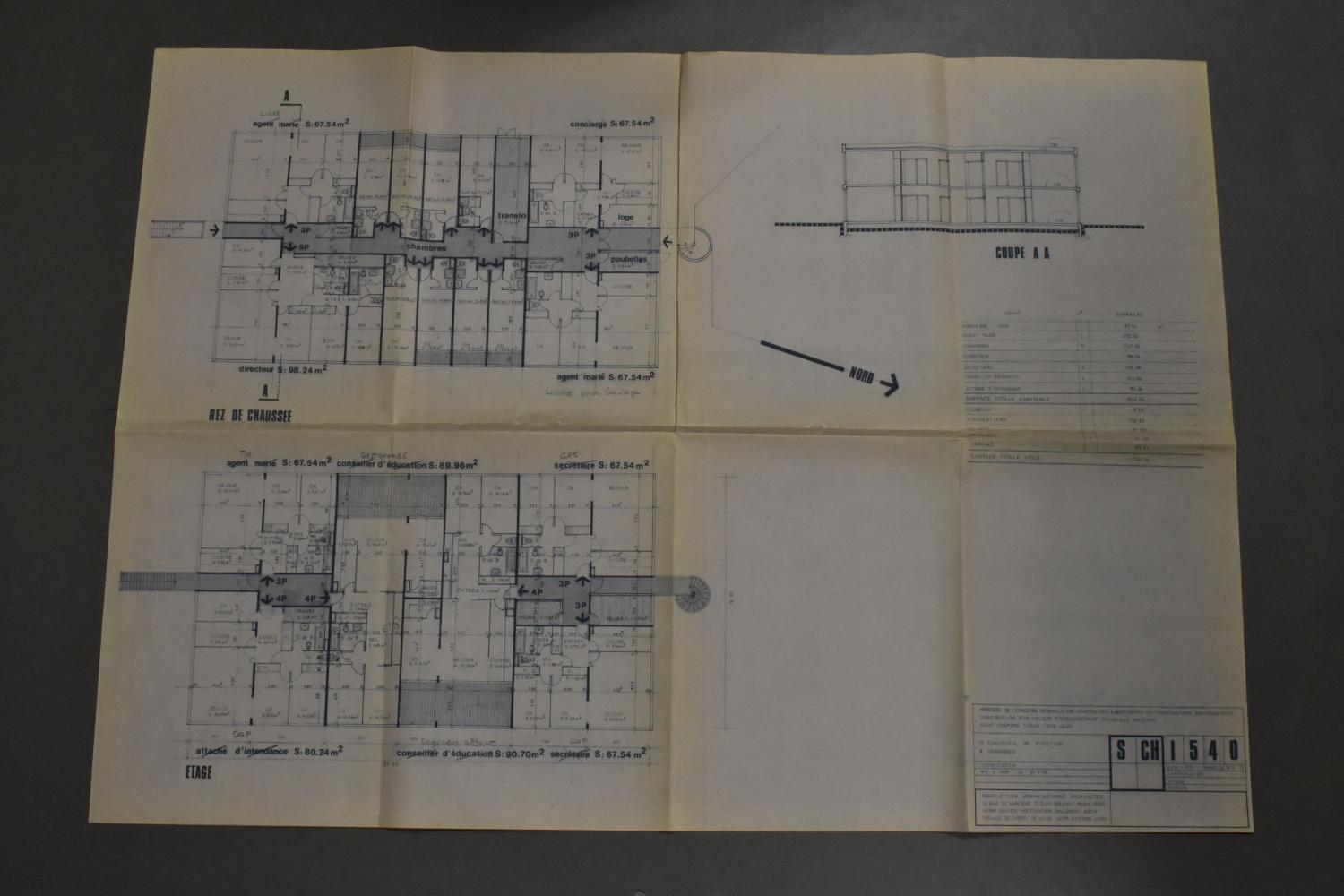

5.8. Logements de fonction

Dix logements et des chambres de maître seront situés dans un bâtiment implanté à l'écart du programme pédagogique, proche de l'entrée nord du terrain.

La loge du gardien s'y trouvera à rez-de-chaussée, ainsi qu'un local de transformation.

5.9. Terrasse avec circulation couverte

Comme il est expliqué au §5.1., la terrasse accessible au niveau 438,6 servira de lieu de passage et de rencontres. A cet effet, plusieurs escaliers la desservent :

-côté patio, un escalier extérieur,

-côté préau, CDI et externat, un escalier intérieur.

-côté sud, une rampe piétons servira d'issue de secours.

-côté internat, deux escaliers intérieurs de montée.

Un traitement de sol avec des ouvrages en superstructure (bancs, plots, plantations, etc...) est envisagé au titre du 1%.

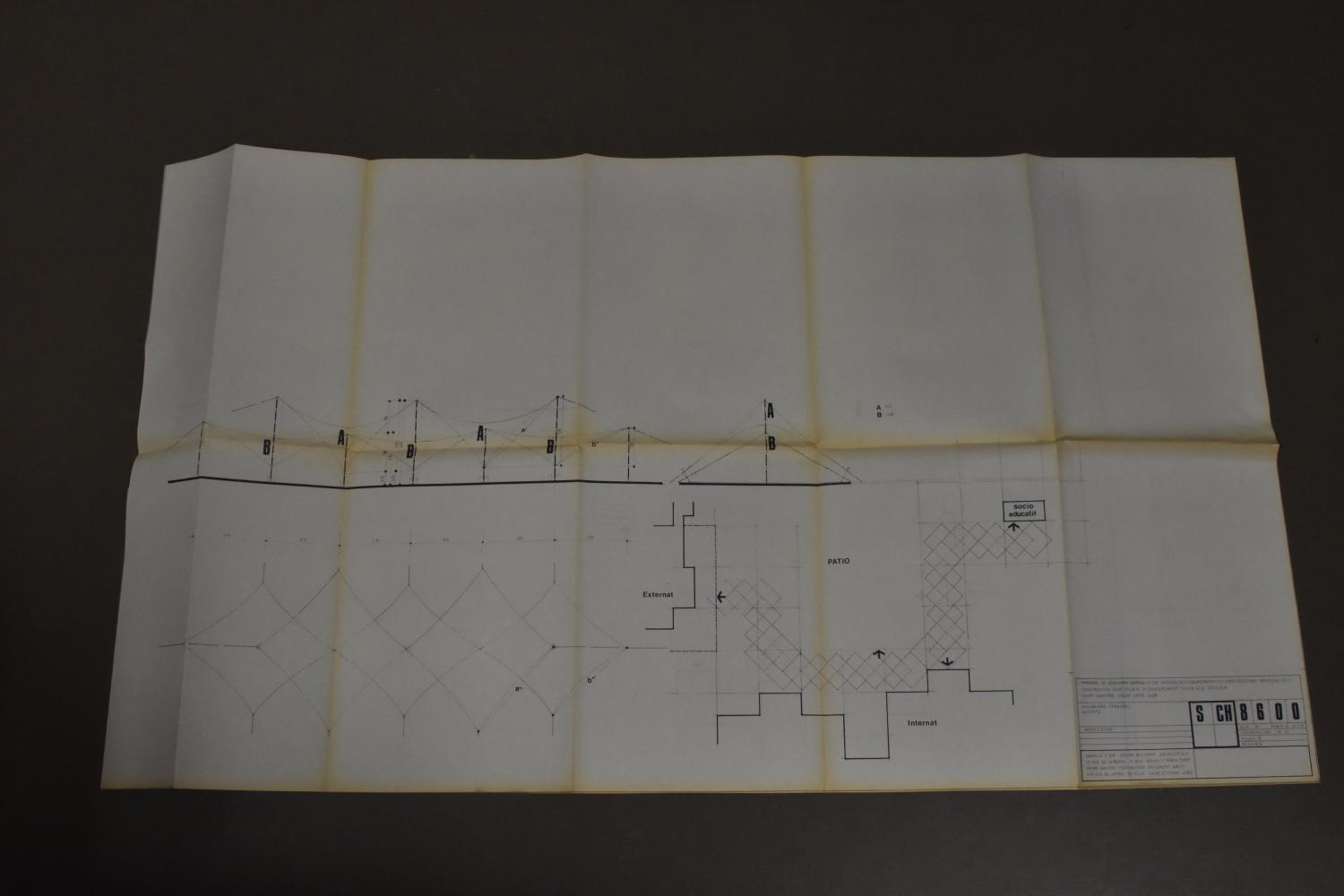

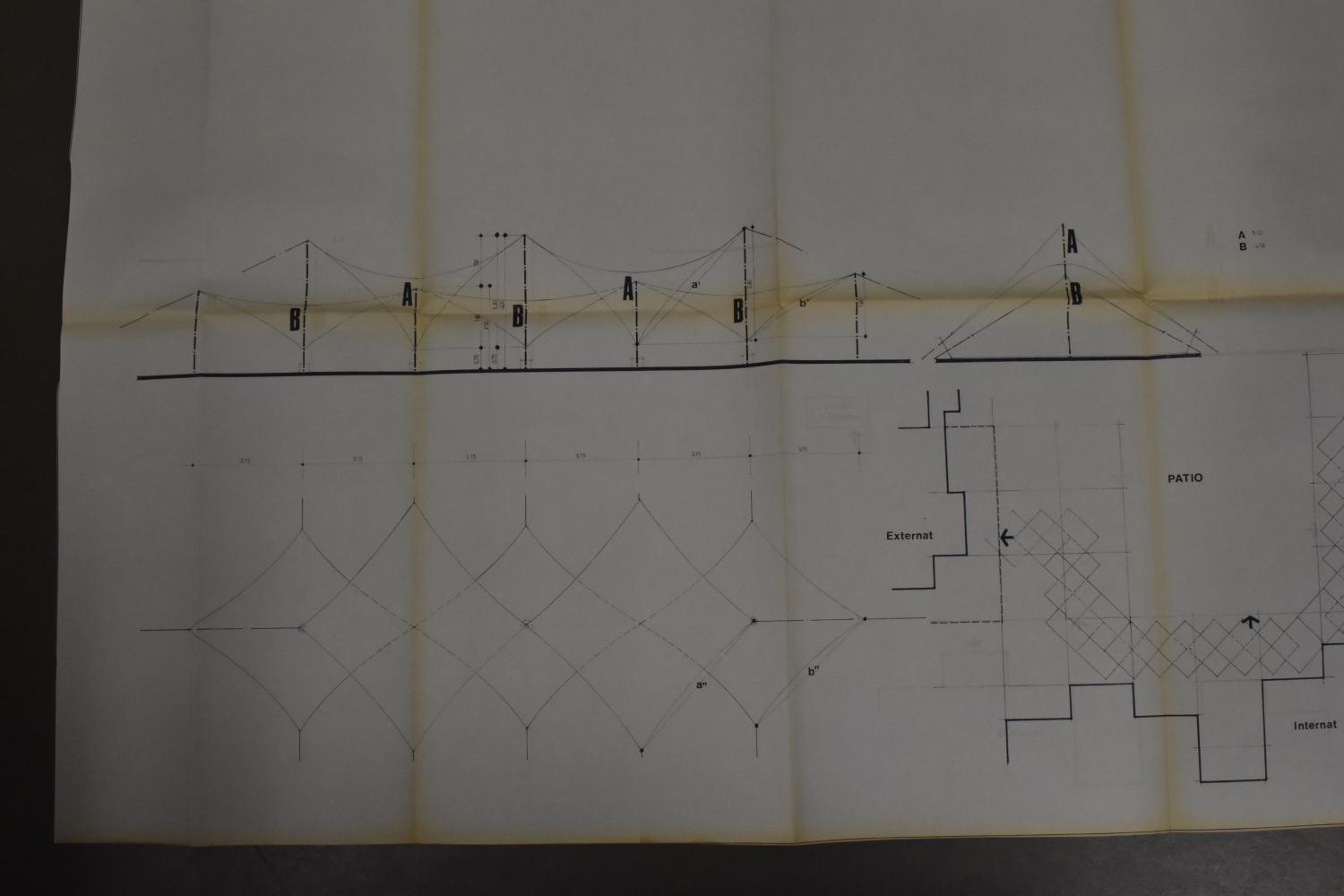

Enfin, une circulation couverte de liaison entre les CDI et préau, et l'externat, sera traitée en auvents de toile plastifiée à structure métallique. Ces auvents, de fabrication allemande (Stromeyer) ou française (Saint-Frères), sont fixes et faciles à déposer et à manipuler. Ils sont conçus pour résister aux vents et à l'eau de pluie.

Marché concernant les travaux de décoration au titre du 1% du CET hôtelier de St-Chamond.

Conclu entre les soussignés : Monsieur le Maire de St-Chamond, d'une part, et Monsieur Gérard Singer, sculpteur, 99 rue de Vaugirard 75006 - Paris, d'autre part,

[...]

Article 4 - Mission de l'artiste

Monsieur Gérard Singer, désigné par arrêté de Monsieur le Préfet du Département de la Loire en date du 31 juillet 1978 après avis de la Commission nationale chargée de l'étude des projets de décoration dans les édifices publics au titre du 1% est chargé, pour le compte du maître de l'ouvrage, de réaliser la décoration définie ci-après.

Aménagement d'un espace, d'une surface d'environ 500 m2, conduisant d'un jardin inférieur à la placette supérieure où se trouve l'entrée, par un ensemble sculpté sur plusieurs niveaux, servant à la fois de lieu de rencontres et de cheminement ; cet ensemble, d'une hauteur maximum de 3,80 m, serait réalisé en béton teinte dans la masse de couleur terre de Sienne naturelle, les parties sculptées étant obtenues par coulage et vibrage du béton dans des moules en Polystyrène expansé.

Il comporterait :

- au niveau inférieur, un volume sculpté comportant un escalier de 7 marches sculptées : hauteur de la dénivellation : 1 m largeur des marches : 3,50 m en moyenne

- au niveau intermédiaire, un volume sculpté incorporant un escalier de 7 marches sculptées, le haut du mur formerait banquette

: hauteur maximum : 1,40 m (dont hauteur du muret-banquette 0,40 m) longueur développée : 9 m Largeur des marches : 2 m environ

- au niveau supérieur, débouchant sur la placette, un volume surmonté d'une partie formant banquette, un escalier de 9 marches sculptées limité par de petits volumes sculptés, une petite plate-frome vers le sud accessible par 3 marches, une banquette adossée au mur sculpté vers le nord : longueur développée : 14 m environ hauteur totale : 1,80 m (hauteur du dénivelé : 1,40 m (hauteur de la banquette : 0,40 m (hauteur de la plate-forme : 0, 40 m largeur des marches : 2 m en moyenne

- sur le patio supérieur au niveau de l'entrée seraient disposées une jardinière (3,40 m X 0,40 m) et des banquettes sculptées (longueur linéaire : 10 m environ, hauteur : 0,40 m) chacun des 3 niveaux serait éclairé par un projecteur.

Les prestations de l'artiste au titre du 1% comprendraient :

-l'étude de l'ensemble de l'aménagement

-la réalisation des coffrages de toutes les parties sculptées.

Il est à noter que les parties végétales incluses dans cet ensemble sont traitées hors 1%.

[...]

[Tampon de réception du document à la mairie de Saint-Chamond daté du 8 août 1978]
