Construction d'une maison collective route de Vienne angle chemin de la Princesse. Direction de M. Bernard architecte. sd. AC Lyon. 430WP/6.
Devis estimatif
Lot n° 4. Ciments.
Extraits p. 8, 9, 10 :
Enduit au mortier de chaux légère les façades au-dessus du cordon jusque sous la frise couronnant le 4e étage.
Plus value pour partie au-dessus du cordon du 1er en chaux lourde. Joint au fer simulant bandeau.
Frise saillante au 4e étage de hauteur 1.00 en ciment moulé à décoration moderne avec toutes préparations nécessaires pour la pose sans plus value pour cintres, angles et amortissements.
Cordon au ciment au-dessus de cette frise en ciment poussé au calibre.
Un détail comme M pour frise ciment.
Enduit au mortier de chaux éparvéré la partie au-dessus de ce cordon jusque sous la frise supérieure.
Joint simulant frise.
Frise supérieure sous corniche en ciment moulé imitant cannelure avec toutes préparations nécessaires pour la pose.
Ragréage de la corniche en ciment armé.
Peinture en silicate à 2 couches de la dite.

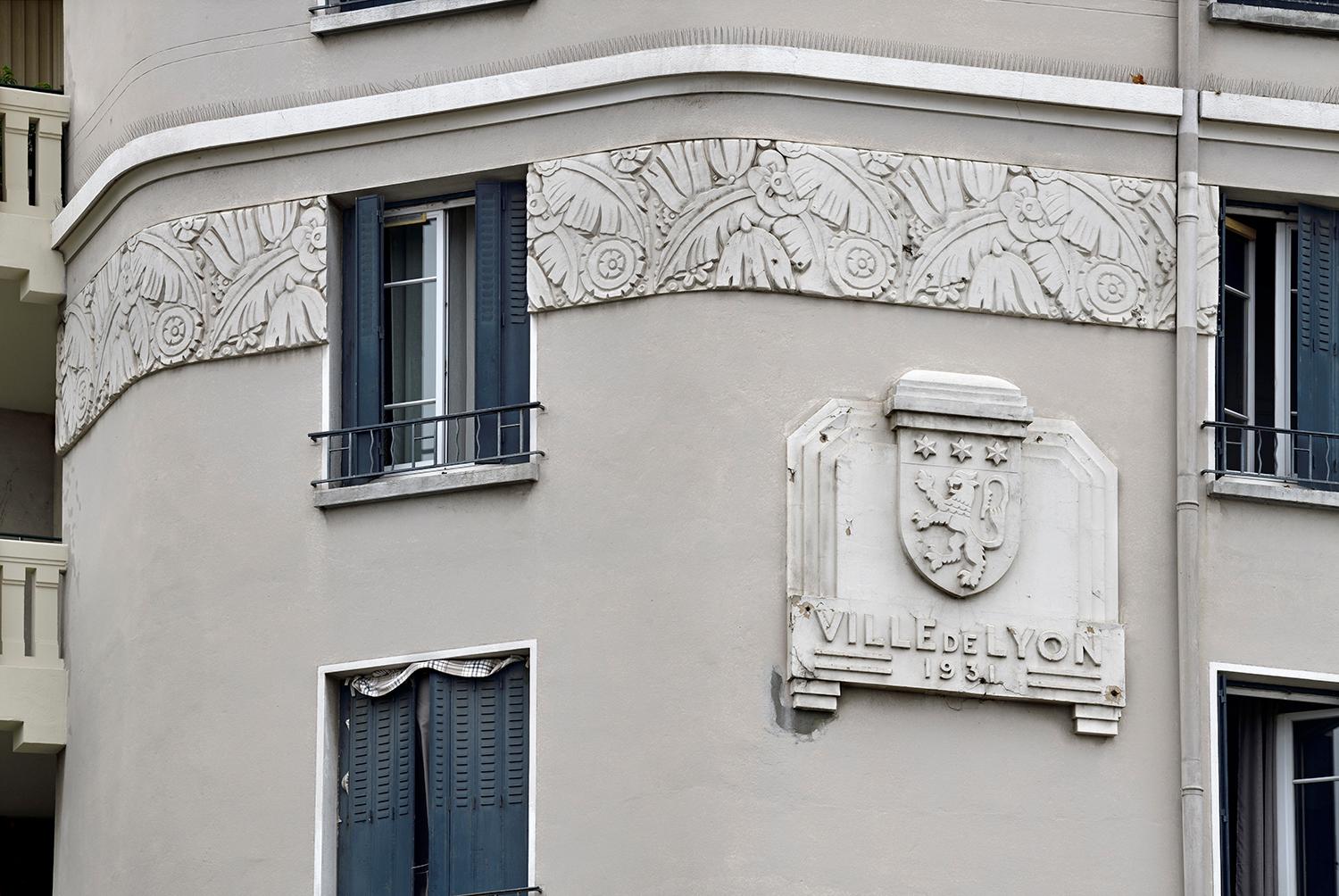

Un motif allégorique en ciment moulé conforme au dessin de 2.50 x 2.50 environ aux armes de la Ville, inscription et date, teinte suivant indications de l'Architecte, pose avec toutes préparations nécessaires.
Peinture au silicate à 2 couches de tous les ciments de façade sur rue, ainsi que similis bandeaux et frise supérieure.
Peinture au silicate suivant teintes données par l'architecte pour soubassement et frise couronnant le 4e étage.
Ragréage au-dessous des balcons.
Devis descriptif
Extraits p. 12-14 :
Façades
La décoration des façades sur rue sera, conformément aux dessins, composée comme suit :

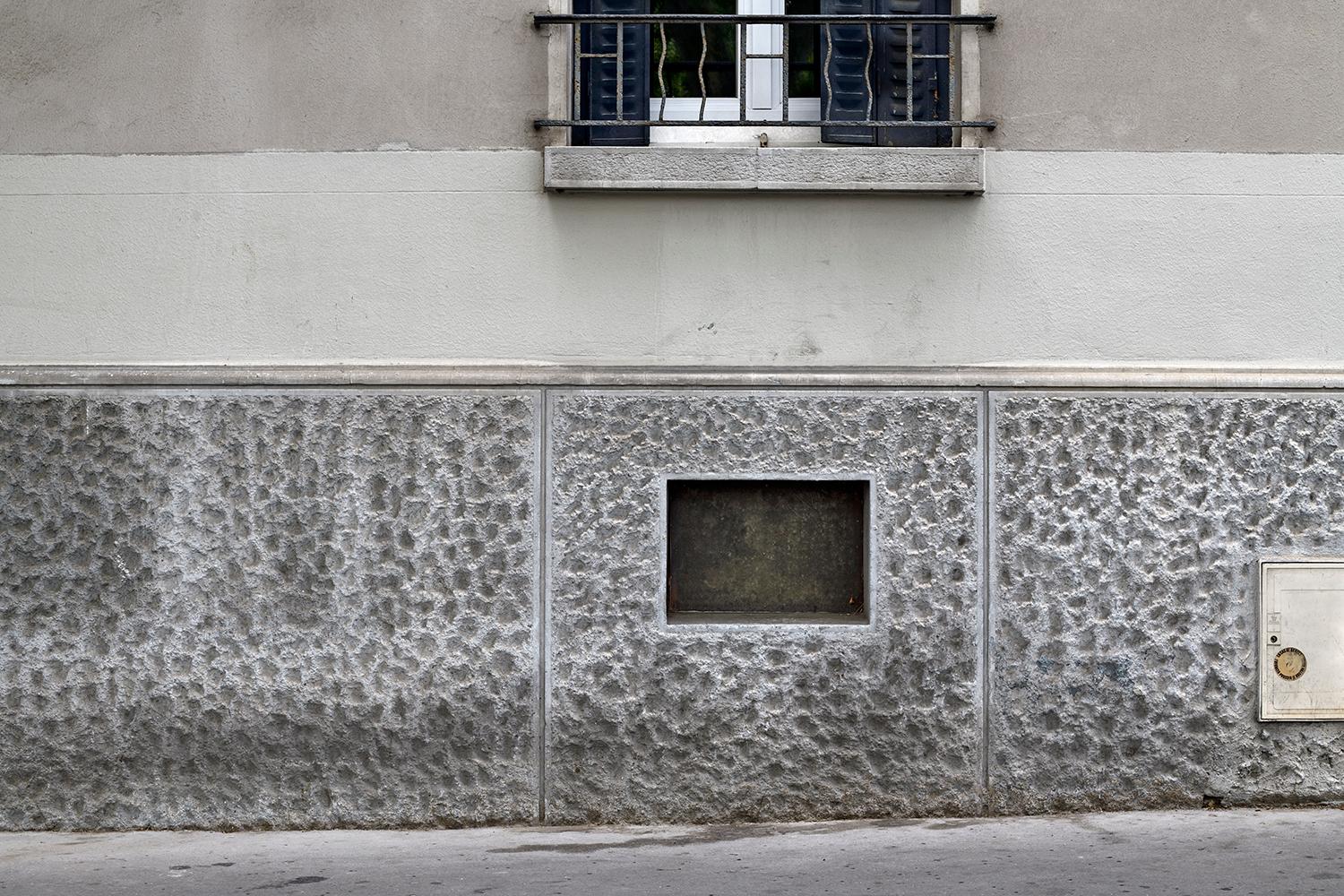

a- Un soubassement en ciment saillant de 0,03 formant rustique à gros grain, avec arête moulurée au-dessus ;
b- Au-dessus et dans la hauteur du rez-de-chaussée jusqu'au cordon en ciment à niveau du plancher du 1er étage, l'enduit sera au mortier de chaux lourde éparvéré, avec les deux bandeaux non saillants indiqués aux dessins formés par deux joints au fer.
c- Ce cordon au niveau du plancher du 1er étage sera en ciment et composé d'un larmier avec goutte pendante et moulure, et d'une frise ; développement total 0,90 environ ;
d- La hauteur des 1er ,2e, 3e et 4e étages jusque sous la frise couronnant ce dernier recevra un enduit en chaux hydraulique légère éparvéré, sauf dans la partie inférieure entre le cordon en ciment indiqué ci-dessus (c) et le simili-bandeau à niveau des coudières du 1er étage qui sera en chaux lourde ;

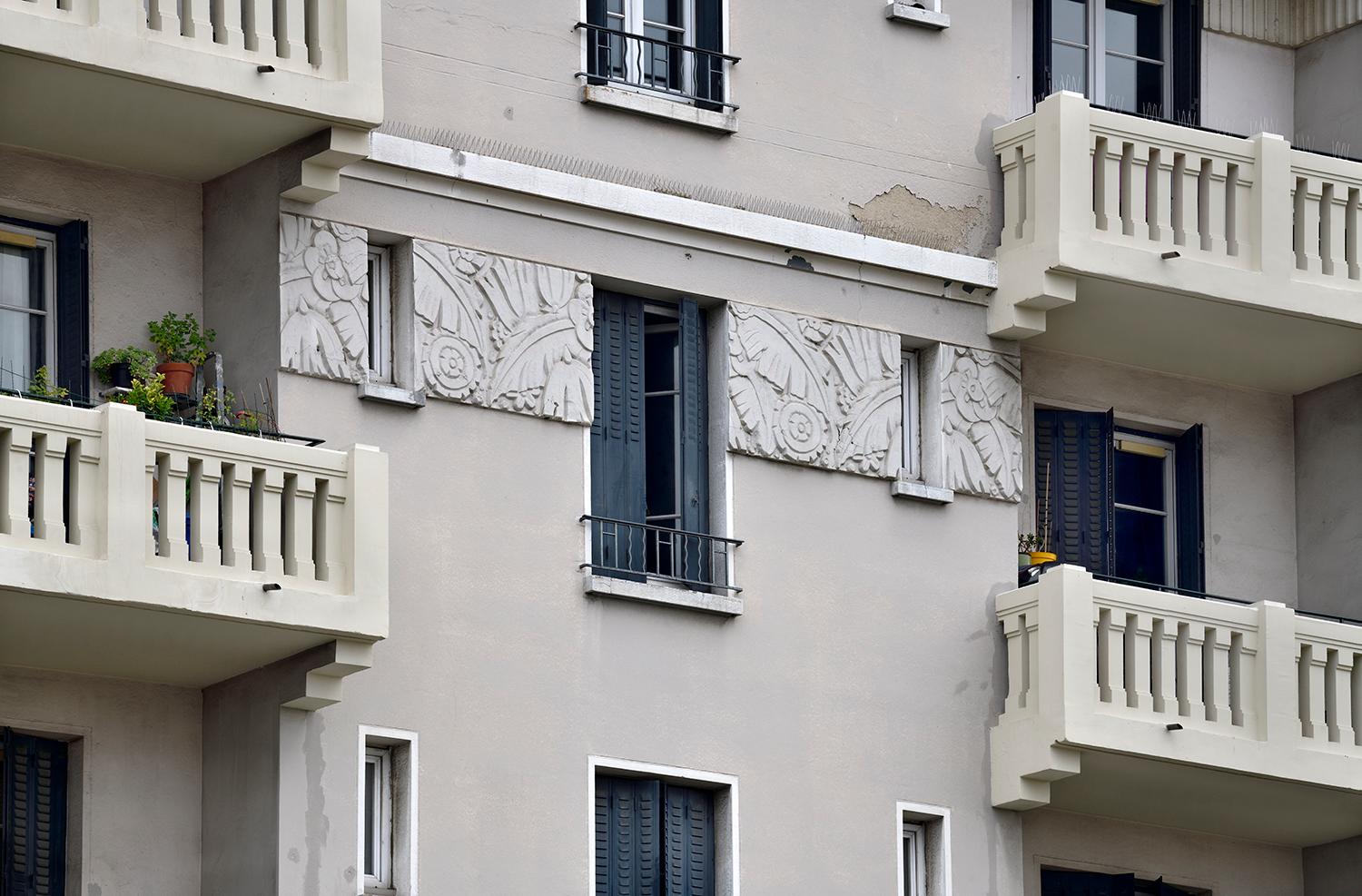

e- La frise saillante du 4e étage (haut. 1,00) sera en ciment moulé à décoration moderne et ne se retournera pas sur les balcons.
f- Le cordon en ciment au-dessus de cette frise sera de même composition que celui couronnant le rez-de-chaussée mais de 0,80 de développement environ ;
g- Depuis ce cordon jusque sous la frise supérieure de la façade, l'enduit sera en chaux lourde éparvéré avec un simili-bandeau à niveau des coudières du 5e étage semblable à ceux du rez-de-chaussée et 1er étage ;
h- La frise supérieure sous corniche sera en ciment moulé comme celle du 4e étage, mais imitant cannelure (hr 0,80), elle se retournera sur les balcons.
i- Conformément aux dessins, la corniche sera en ciment armé, saillie 0,70 : le profil inférieur est donné par les dessins ; cette corniche devra être coffrée très soigneusement de façon à ne recevoir qu'un simple ragréage et une peinture au silicate 2 couches.
(...)
Pour les façades sur rues, tous les ciments, simili-bandeaux et frises supérieures seront peints au silicate deux couches, sauf le soubassement et la frise couronnant le 4e étage qui seront teintés suivant indications de l'architecte.
