L'aménagement hydroélectrique de Cusset, comprenant notamment le canal de Jonage, le barrage du même nom et l'usine-barrage de Cusset qui en constitue le principal ouvrage, est engagé à la suite de la loi du 9 juillet 1892 déclarant d´utilité publique la distribution d´énergie électrique produite par la dérivation du Rhône, le futur canal de Jonage. Les travaux sont mis en oeuvre par la Société Lyonnaise des Forces Motrices du Rhône, à qui fut concédée en 1893 l'exploitation du site. L'auteur du projet, l'ingénieur lyonnais Jean-François, dit Joannis, Raclet, et son principal promoteur, J.A. Henry, sont figurés sur le bâtiment d'usine (portraits sculptés par Jean Chorel). Le gigantesque chantier débute en septembre 1894 et l'aménagement est mis en service en 1899. Il s'agit alors de la première usine-barrage de basse-chute sur le Rhône et de l´usine hydroélectrique la plus puissante de France. Une centrale thermique lui est adjointe en 1920. La modernisation des groupes est opérée de 1934 à 1952. Un bâtiment administratif est construit en 1950. Depuis la loi de nationalisation de l'électricité de 1946, l'exploitation est passée à EDF. L'aménagement de Cusset est géré par le GEHMEC (Groupe d'Exploitation Hydraulique Mixte EDF-Compagnie Nationale du Rhône) de Lyon. Il est inaccessible au public. Un collectif pour sa valorisation a été créé en 1999 et une demande de protection au titre des Monuments historiques a été demandée la même année sans aboutir. (Voir notice n° IA69000011, dossier d'inventaire réalisé par Nadine Halitim-Dubois).
Dossier d’œuvre architecture IA69006544
| Réalisé par
;
- enquête thématique régionale, Points de franchissement du Rhône
Centrale hydroélectrique dite usine hydraulique de Cusset, ou dite centrale de Cusset, barrage, écluse
Œuvre repérée
Auteur
Copyright
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Rhône-Alpes - Villeurbanne
-
Hydrographies
Rhône; canal de Jonage
-
Commune
Villeurbanne
-
Lieu-dit
69 Villeurbanne,
la), Cusse Soie,
69 Vaulx-en-Velin
-
Adresse
rue de Pierrefitte
-
Précisions
oeuvre située en partie sur la commune Vaulx-en-Velin
-
Dénominationscentrale hydroélectrique, barrage, écluse
-
Précision dénominationbarrage-poids
-
Appellationsusine hydraulique de Cusset, ou centrale de Cusset
-
Période(s)
- Principale : 4e quart 19e siècle
- Secondaire : 1ère moitié 20e siècle
-
Dates
- 1894, daté par source
-
Auteur(s)
-
Auteur :
Société Lyonnaise des Forces Motrices du Rhônemaître d'oeuvre signatureSociété Lyonnaise des Forces Motrices du RhôneCliquez pour effectuer une recherche sur cette personne.
-
Auteur :
Raclet Jean-Françoisingénieur signatureRaclet Jean-FrançoisCliquez pour effectuer une recherche sur cette personne.
- Auteur : sculpteur signature
- Personnalité : promoteur
-
Auteur :

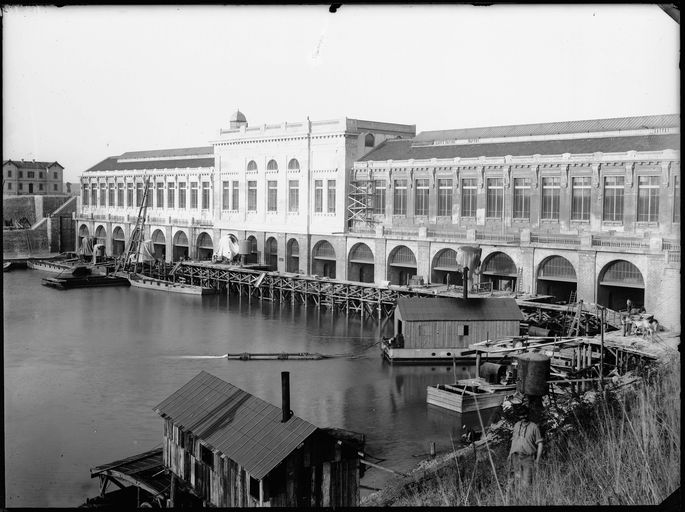

L'usine-barrage-écluse est implantée dans l'agglomération lyonnaise qu'elle alimente en électricité, à Cusset dont elle porte le nom. Elle franchit le canal de Jonage au nord-est de la commune de Villeurbanne, débordant légèrement sur celle de Vaulx-en-Velin. Elle ne constitue pas un franchissement sur le fleuve. L'ouvrage est alimenté par le canal. Le Grand Large, élargissement en amont de l'usine, offre un réservoir d'eau, et le barrage amont de Jonage (Meyzieu) permet de régler le débit d'eau. L'édifice de 166 m de long (structure mixte pierre et béton), où sont aménagés des locaux abritant quinze groupes Kaplan, constitue un barrage poids. Le bâtiment d'usine est de style néoclassique. Sa façade sud est surmontée d'un pignon portant l'enseigne des Forces Motrices du Rhône (annexe n° 1) fondue dans un décor de céramique. En partie médiane, de part et d'autre de la porte, on peut voir deux médaillons en bronze figurant J.A. Henry et de J. Raclet (Fig. 17-18) insérés dans des bandeaux décoratifs. L'écluse mise en place en rive droite se compose de deux sas de 87,5 x 16 m (écluse double) ; ses parois sont en pierre (pierre de taille à bossage). Elle est en cours de modernisation.
-
Murs
- pierre
- béton
- bossage
- pierre de taille
-
Typologiesbarrage ; centrale hydroélectrique
-
Statut de la propriétépropriété publique
propriété d'une société privée
Repérage carto. Un dossier électronique de l'Inventaire général du Patrimoine Culturel de Rhône-Alpes a déjà été constitué pour cet ouvrage, dans le cadre de l'Inventaire topographique du patrimoine de la Ville de Lyon : voir notice n° IA69000011. Le site de Cusset a fait l'objet d'une demande de protection en 1999-2000.
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Archives départementales du Rhône
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Archives départementales du Rhône
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Archives départementales du Rhône
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Archives départementales du Rhône
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Archives départementales du Rhône
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Archives départementales du Rhône
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Archives départementales du Rhône
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Région Rhône-Alpes, Inventaire général du patrimoine culturel
- © Région Auvergne-Rhône-Alpes, Inventaire général du patrimoine culturel
Documents d'archives
-
AD Haute-Savoie. 7S 35. Barrage de Génissiat
Bibliographie
-
BEAUCHENE, Stéphanie. Eau, usine-barrage, canaux, au service de la fée électricité. Givors : Maison du fleuve Rhône, Juillet 2007. [en ligne]. Accès internet : <URL : http://www.millenaire3.com/uploads/tx_ressm3/fee_electricite_1007.pdf> Notes : Dossier de 4 pages
-
CHAUVIN, René. Construction du canal de Jonage : Travaux - Installations hydrauliques et électriques [monographie]. 2 vol. : texte et atlas. Publié par la Société lyonnaise des forces motrices du Rhône. Paris : Libr. Polytechnique Ch. Béranger, 1902 Notes : Atlas disponible en ligne : Accès internet : <URL : http://bibli.ec-lyon.fr/patrimoine/patrimoine/tables/01290V02.html>
notamment p. 67-98 -
GRAS, Philippe (dir.). Un trésor se révèle. Découvrez la centrale hydroélectrique de Cusset et le canal de Jonage. Lyon : Région Rhône-Alpes/Patrimoine rhonalpin, 2007 (non consulté)
-
VARASCHIN, Alain, VARASCHIN, Denis. La construction du canal de Jonage. Besançon : La Luiraz, 1992. 313 p. : ill. en N&B
-
Maison du fleuve Rhône. Les canaux de Miribel et de Jonage, l´usine de Cusset. Les prémices de l´industrialisation du fleuve. [S.d.] [en ligne]. Accès internet : <URL : http://www.maisondufleuverhone.org/fichierspdf/fichescollegepdf/2.cusset.pdf> Notes : Dossier de 6 pages
-
Site internet Usine Sans Fin. Canal de Jonage. [en ligne]. Accès internet : <URL : http://www.usine-sans-fin.fr/contenu/canal_jonage.htm>
-
Halitim-Dubois Nadine. http://www.patrimoine.rhonealpes.fr/dossier/centrale-hydroelectrique-de-cusset-et-centrale-thermique-actuellement-edf/79b98561-9563-4ecd-89f4-83392aa224b2
Documents figurés
-
[Canal de Jonage et centrale hydroélectrique de Cusset]. 1894-1946. Photogr. : support papier et plaques de verre, n. et b. (AD Rhône. 156 J 400, n°206) Notes : 198 photographies sélectionnées parmi un fonds plus conséquent
-
[Canal de Jonage et centrale hydroélectrique de Cusset]. 1894-1946. Photogr. : support papier et plaques de verre, n. et b. (AD Rhône. 156 J 396, n°90) Notes : 198 photographies sélectionnées parmi un fonds plus conséquent
-
[Canal de Jonage et centrale hydroélectrique de Cusset]. 1894-1946. Photogr. : support papier et plaques de verre, n. et b. (AD Rhône. 156 J 396, n°102) Notes : 198 photographies sélectionnées parmi un fonds plus conséquent
-
[Canal de Jonage et centrale hydroélectrique de Cusset]. 1894-1946. Photogr. : support papier et plaques de verre, n. et b. (AD Rhône. 156 J 396, n°104) Notes : 198 photographies sélectionnées parmi un fonds plus conséquent
-
[Canal de Jonage et centrale hydroélectrique de Cusset]. 1894-1946. Photogr. : support papier et plaques de verre, n. et b. (AD Rhône. 156 J 400, n°205) Notes : 198 photographies sélectionnées parmi un fonds plus conséquent
-
[Canal de Jonage et centrale hydroélectrique de Cusset]. 1894-1946. Photogr. : support papier et plaques de verre, n. et b. (AD Rhône. 156 J 397, n°122) Notes : 198 photographies sélectionnées parmi un fonds plus conséquent
-
[Canal de Jonage et centrale hydroélectrique de Cusset]. 1894-1946. Photogr. : support papier et plaques de verre, n. et b. (AD Rhône. 156 J 398, n°141) Notes : 198 photographies sélectionnées parmi un fonds plus conséquent
-
Environs de Lyon - Jonage - L´Usine Electrique, vue de l´Ecluse / L. L. édit., [avant 1910]. 1 impr. photoméc. (carte postale) : n. et b. (AM Lyon. 4 Fi 3227) Notes : coin inférieur gauche manquant
-
373 Environs de Lyon - Jonage - L´Usine Electrique, vue de l´Ecluse / L. L. édit., [avant 1910]. 1 impr. photoméc. (carte postale) : n. et b. (AM Lyon. 4 Fi 3228)
-
Lyon - Etablissement des Forces motrices du Rhône à Jonage / B.F. édit. Paris : B. F., [avant 1905]. 1 impr. photoméc. (carte postale) : coul. (AM Lyon. 4 Fi 3229) Notes : inscriptions manuscrites ; timbre et tampon
-
Environs de Lyon - Jonage - Usine Electrique / L. L. édit., [avant 1910]. 1 impr. photoméc. (carte postale) : n. et b. (AM Lyon. 4 Fi 3230) Notes : coin inférieur gauche manquant
-
Environs de Lyon - Jonage - Usine Electrique / L. L. édit., [avant 1909]. 1 impr. photoméc. (carte postale) : coul. (AM Lyon. 4 Fi 3231) Notes : timbre et tampon
-
128. Jonage (Rhône) - Usine des Forces Motrices du Rhône / B. D. édit., [avant 1908]. 1 impr. photoméc. (carte postale) : n. et b. (AM Lyon. 4 Fi 3232) Notes : timbres
-
No. 88 Lyon. Usine Electrique de Jonage / P.M. édit. Lyon : P. M., [avant 1903]. 1 impr. photoméc. (carte postale) : n. et b. (AM Lyon. 4 Fi 3233) Notes : inscription manuscrite
-
Villeurbanne-Cusset - Usine hydro-électrique de la Société des forces motrices du Rhône. [Avant 1903]. 1 impr. photoméc. (carte postale) : n. et b. (AM Lyon. 4 Fi 3234)
-
375. Environs de Lyon - Jonage - Usine Electrique / L.L. édit., [avant 1910]. 1 impr. photoméc. (carte postale) : n. et b. ; 8,8 x 13,7 cm (AD Rhône. 11 Fi 768) Notes : timbre et tampon
-
Vaulx en Velin [vue en mosaïque, comportant le barrage de Cusset] / Cellard édit., [2e moitié du 20e siècle]. 1 impr. photoméc. (carte postale) : coul. ; 10,3 x 14,7 cm (AD Rhône. 11 Fi 2854)
Date(s) d'enquête :
2010;
Date(s) de rédaction :
2011
