Bâtiment 19e

Dossier IA74002203 réalisé en 2014

Fiche

Genrede garçons
Précision dénominationlycée d'enseignement général
Dénominationslycée
Aire d'étude et cantonRhône-Alpes - Annecy
AdresseCommune : Annecy
Adresse : 9 boulevard du
Lycée
Cadastre : 2012 BS 20

Le bâtiment a été construit en 1887-1888, d'après les plans de l'architecte Auguste Mangé. Lors du réaménagement du lycée en 1976, la façade sud ouvrant sur la cour 1 a été rehaussée d'une coursive permettant la circulation des élèves exclusivement par l'extérieur.

Initialement, la galerie desservait les deux bâtiments perpendiculaires par deux escaliers en béton à palier en retour, construits côté nord de la cour à l'est et à l'ouest ; ils desservaient une galerie courant le long de la façade sud du bâtiment 19e et des façades des bâtiments perpendiculaires. La restructuration du lycée en 2004 repense l'ensemble des circulations et entraîne une nouvelle définition spatiale.

Période(s)Principale : 4e quart 19e siècle , daté par source
Secondaire : 1er quart 21e siècle , daté par source
Dates1888, daté par source
2001, daté par source
Auteur(s)Auteur : Mangé Auguste
Auguste Mangé

Architecte à Annecy. Il réalise les plans de l'école de Lachat (Cusy, Haute-Savoie) en 1895.


Cliquer pour effectuer une recherche sur cette personne.
architecte communal attribution par source, signature
Auteur : Wolff et Graf
Wolff et Graf

Wolff et Graf, architectes urbanistes 5 rue Paul Guitton 74000 Annecy.

0450662661 / F 0450278101.

Ils travaillent à la réhabilitation du Lycée Berthollet à Annecy, entre 1997 et 2001.


Cliquer pour effectuer une recherche sur cette personne.
agence d'architecture attribution par source

Le bâtiment 19e (8)

Les vaisseaux perpendiculaires viennent mourir contre la façade du bâtiment 19e, vaste structure horizontale barrant le fond de chaque cour du lycée. Sa façade sud, côté cour, est aujourd’hui quasiment masquée par les coursives aménagées pour faciliter la circulation des élèves. La façade nord laisse voir l’agencement architectural en travées et deux niveaux sur rez-de-chaussée. Les baies du rez-de-chaussée et du premier niveau sont jumelées dans un cadre commun sous un arc de décharge. Un bandeau continu horizontal court tout le long des baies du premier niveau. Les baies du second niveau sont uniques. Seuls les tuyaux d’évacuation des eaux de pluies scandent régulièrement la façade verticalement. Le bâtiment accueille les salles de cours et les laboratoires de physique-chimie et de sciences naturelles.

L'accès aux étages se pratique par un escalier dans-oeuvre tournant à retour, situé au centre du bâtiment. Un ascenseur a été ajouté récemment.

La galerie sur coursières

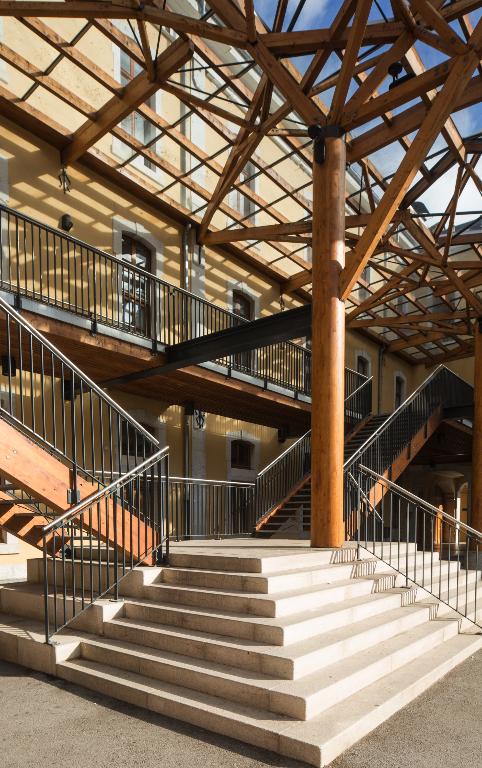

La solution proposée consiste dans la mise en oeuvre d'un accès central, magnifiant la cour axiale du lycée et centralisant les accès aux étages supérieurs, tant des salles de cours que de l'internat. L'escalier central débute par un volume pyramidal de 7 volées de marches divisées par une main courante axiale ; il se poursuit en volées doubles symétriques en échelle, l'une à l'est, l'autre à l'ouest, permettant l'accès au niveau 1 qui se poursuit de façon continue en coursive le long des trois façades.

La construction en bois se structure sur un système de fûts fichés dans des plots en béton, supportant un treillis de charpente structuré d'arbalétriers, chevêtres et contrefiches. Ce réseau dense mais aérien supporte un auvent couvert en verre, régulièrement surhaussé de cinq pyramidions sur la coursive principale.

Dans les cours 1 et 3, le système favorise une structure de tubes d'acier ancrés par paire dans des plots en béton, dont la stabilité est assurée par des croisillons de câbles d'acier.

Mursgranite
bois
béton béton armé
Toitardoise, verre en couverture
Plansplan rectangulaire régulier
Étages2 étages carrés
Couvrementscharpente en bois apparente
Élévations extérieuresélévation ordonnancée
Couverturestoit à longs pans noue
verrière
Escaliersescalier dans-oeuvre : escalier tournant à retours avec jour cage ouverte, en maçonnerie
escalier de distribution extérieur : escalier tournant à retours sans jour en charpente
Autres organes de circulationsascenseur
États conservationsbon état

Références documentaires

Documents figurés
  • [Construction de l'aile nord dite bâtiment 19e] / [1888-1889]. Photogr. sépia. (AC Annecy. 4 M 4).

    AC Annecy : 4 M 4
  • Façades, combles. Légende : « Complexe cuisine réfectoire » / 1976. Photogr. n. et b. 24 x 18 cm. (AC Annecy. 7403/3).

    AC Annecy : 7403/3
  • Façades, combles. Légende : « Crépissage laid en mauvais état » / 1976. Photogr. n. et b. 24 x 18 cm. (AC Annecy, 7403/3).

    AC Annecy : 7403/3

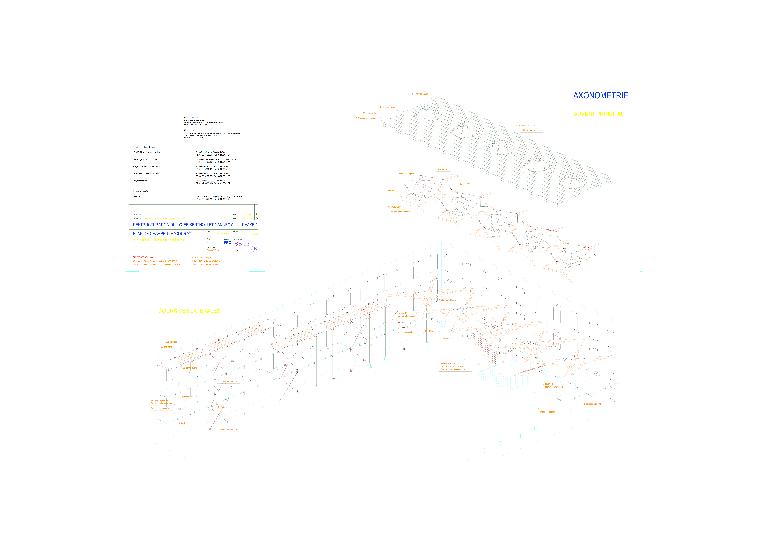

  • Plan de charpente cour 2 : axonométrie éclatée des coursives et auvent. AXO. Dessin n°SB03b / 20/12/2001. Fichier : SB_03.2d. Dossier : PRO. Répertoire : C:/Users/01/Berthollet. Arborescence SARL. Ingénierie des hautes technologies du bois et des énergies renouvelables. (A Lycée Berthollet. Sans cote).

    A Lycée Berthollet Annecy : sans cote
  • Plan de charpente cour 2 : Vue en plan R+1, coupes A-A, B-B, détails D1 à D4. Dessin n°SB04b / 20/12/2001, 1:25 et 1:100. Fichier : SB_03.2d. Dossier : PRO. Répertoire : C:/Users/01/Berthollet. Arborescence SARL. Ingénierie des hautes technologies du bois et des énergies renouvelables. (A Lycée Berthollet, sans cote).

    A Lycée Berthollet Annecy : sans cote
  • Plan de charpente cour 2 : Vue en plan R+2, coupes C-C, D-D, détails D5 à D7. Dessin n°SB05b / 20/12/2001, 1:25 et 1:100. Fichier : SB_05.2d. Dossier : PRO. Répertoire : C:/Users/01/Berthollet. Arborescence SARL. Ingénierie des hautes technologies du bois et des énergies renouvelables. (A Lycée Berthollet, sans cote).

    A Lycée Berthollet Annecy : sans cote
  • D.O.E. Plan n°14. Cour 3 : coursive, plan, coupes, détails / août 2005, 1:50. Wolff & Graf. (Région Rhône-Alpes. Sans cote).

    Région Rhône-Alpes : sans cote
  • D.O.E. Plan n°15. Cour 4 : coupe BB, coursives, aménagement extérieur / août 2005. 1:100. Wolff & Graf. (Région Rhône-Alpes. Sans cote).

    Région Rhône-Alpes : sans cote
  • D.O.E. Plan n°16. Cour 4 : coursives, rez + R+1 = R+2 / août 2005. 1:50. Wolff & Graf. (Région Rhône-Alpes. Sans cote).

    Région Rhône-Alpes : sans cote
  • D.O.E. plan n°18. Cour 5 : coupe EE, coursives, aménagements extérieures, détail banc pierre / août 2005. 1:50. Wolff & Graf. (Région Rhône-Alpes. Sans cote).

    Région Rhône-Alpes : sans cote
